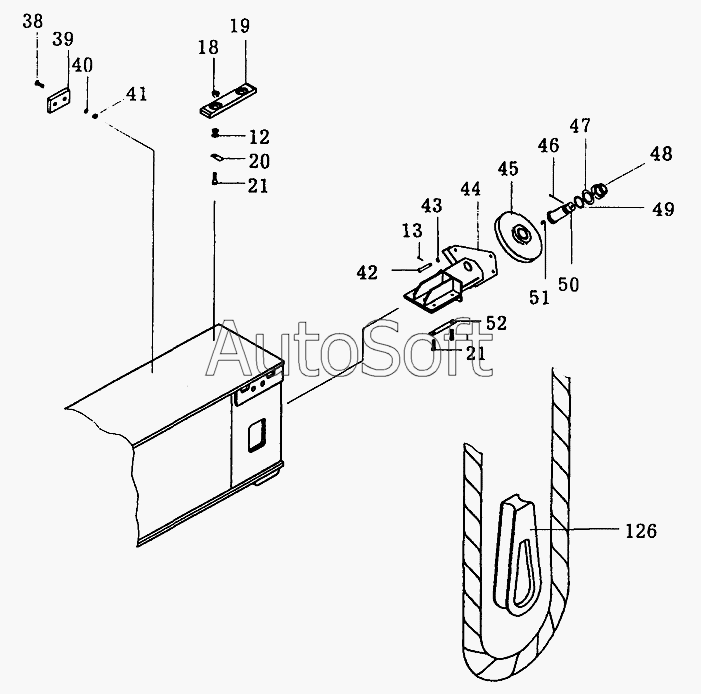

Каталог запасных частей к технике: Автокран КС-35715 (2002). Установка телескопической стрелы КС-35714.63.000
43
126
52
51
50
49
48
47
46
45
44
12
42
41
40
39
38
21
21
20
19
18
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.600-1 | К***1 | Секция средняя | |
| 12 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 13 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 18 | К***1 | Гайка | |
| 19 | К***1 | Накладка | |
| 20 | К***1 | Планка | |
| 21 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 38 | [***] | Винт М12-8gх50.46.019 ГОСТ17475-80 | |
| 39 | К***1 | Накладка | |
| 40 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 41 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 42 | [***] | Ось 6-10в12х60.20.Ц9хр ГОСТ9650-80 | |
| 43 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 44 | К***0 | Кронштейн | |
| 45 | К***0 | Блок | |
| 46 | [***] | Шплинт 5х63.019 ГОСТ397-79 | |
| 47 | К***6 | Прокладка | |
| 48 | К***5 | Гайка | |
| 49 | К***8 | Втулка | |
| 50 | К***4 | Ось | |
| 51 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 52 | К***5 | Планка отгибная | |
| 126 | К***3 | Клин |
