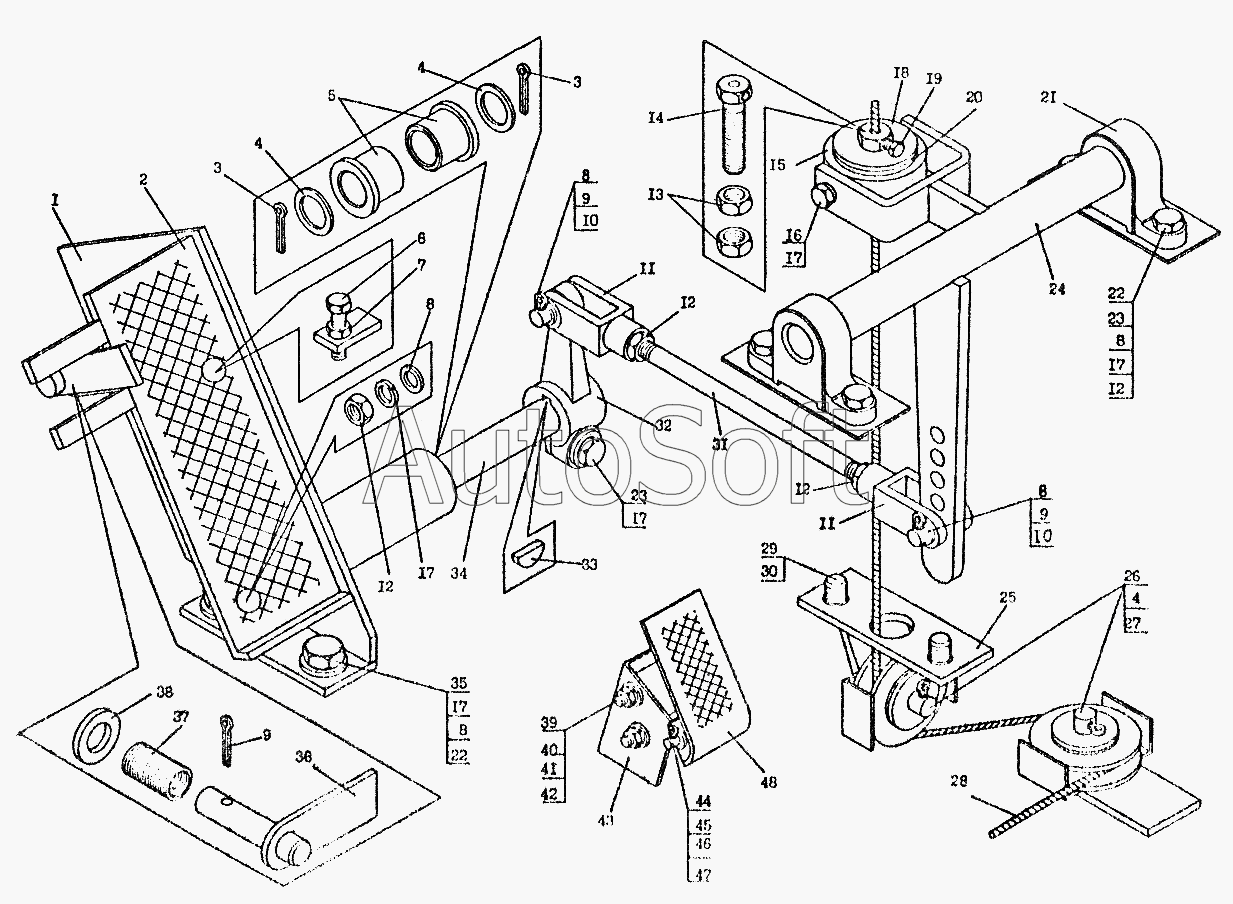

Каталог запасных частей к технике: Автокран КС-3574 (2002). Приводы управления двигателем КС-3574.72.000 КС-3574.72.000-01
36
25
26
27
28
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
48
13
1
2
3
3
4
4
4
5
6
7
8
8
8
8
8
9
9
9
10
10
11
11
12
12
12
12
1
14
15
16
17
17
17
17
17
18
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Педаль | |
| 3 | [***] | Шплинт 4х40.016 ГОСТ397-79 | |
| 4 | [***] | Шайба 20.02.ВСт3пс.019 ГОСТ11371-78 | |
| 5 | К***8 | Втулка | |
| 6 | [***] | Болт М8-8gх30.46.20.019 ГОСТ7798-70 | |
| 7 | [***] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 9 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 10 | [***] | Ось 6-10в12х36.20.ц9хр ГОСТ9650-80 | |
| 11 | У***1 | Вилка | |
| 12 | [***] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 13 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 14 | К***9 | Винт | |
| 15 | К***1 | Кольцо | |
| 16 | К***7 | Болт | |
| 17 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 18 | К***4 | Шайба | |
| 19 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 20 | К***3 | Опора сферическая | |
| 21 | К***1 | Подшипник | |
| 22 | К***2 | Шайба | |
| 23 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 24 | К***0 | Рычаг | |
| 24 | К***2 | Рычаг | |
| 25 | К***0 | Кронштейн | |
| 26 | [***] | Шплинт 4х36.016 ГОСТ397-79 | |
| 27 | К***7 | Ролик | |
| 28 | К***5 | Трос | |
| 28 | К***2 | Трос | |
| 29 | [***] | Болт М12-8gх25.46.20.019 ГОСТ7798-70 | |
| 30 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 31 | К***7 | Тяга | |
| 32 | К***8 | Рычаг | |
| 33 | [***] | Шпонка сегм. 6х10 ГОСТ2471-80 | |
| 34 | К***9 | Валик | |
| 35 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 36 | К***0 | Фиксатор | |
| 37 | К***3 | Пружина | |
| 38 | К***5 | Шайба | |
| 39 | [***] | Винт В1.М5-8gх50.46.019 ГОСТ17473-80 | |
| 40 | К***5 | Шайба | |
| 41 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 42 | [***] | Гайка М5-7Н.04.15.01 ГОСТ5916-70 | |
| 43 | К***0 | Кронштейн | |
| 44 | К***1 | Ось | |
| 45 | К***2 | Пружина | |
| 46 | [***] | Шайба 5.01.016 ГОСТ11371-78 | |
| 47 | [***] | Шплинт 1,6х12.016 ГОСТ397-79 | |
| 48 | К***0 | Педаль в сборе |
