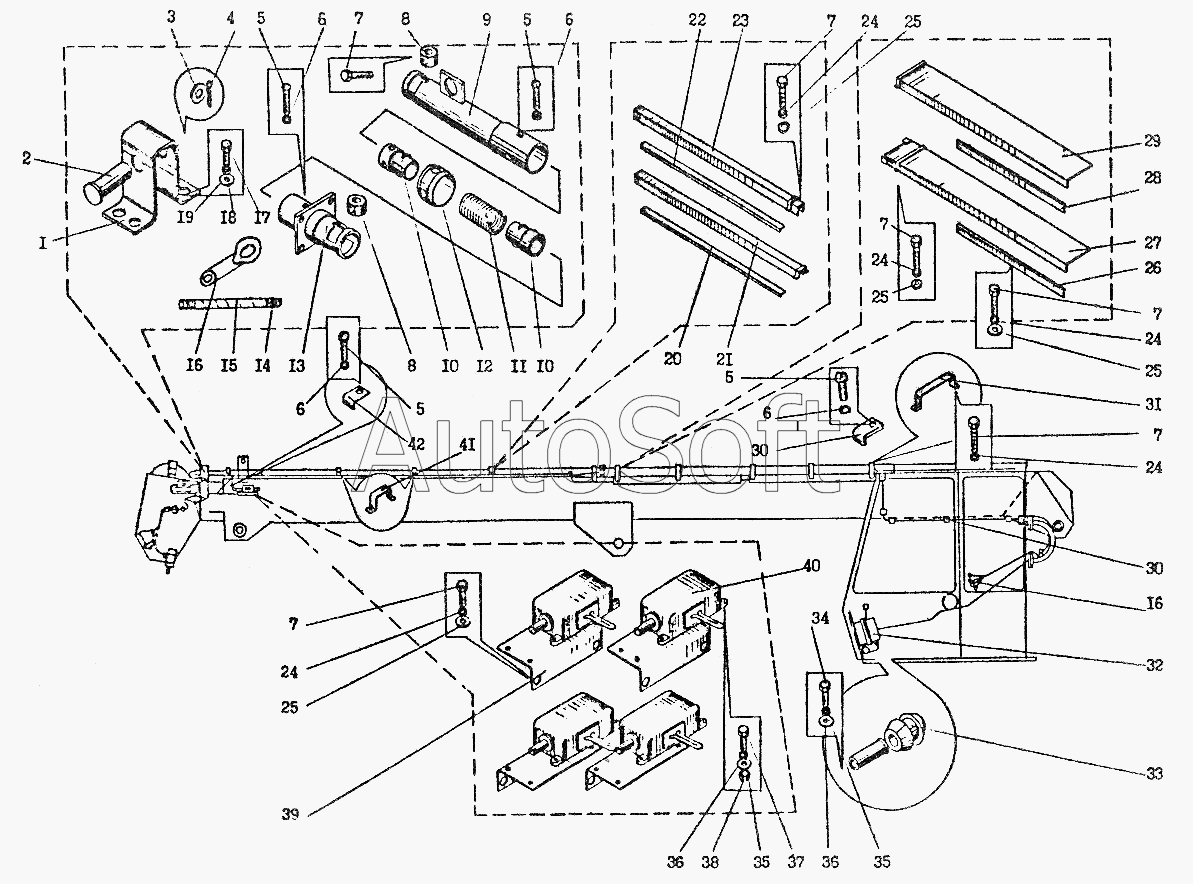

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка сигнализатора опасного напряжения УАС-1 КС-3577.81.200
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
24
24
24
25
25
25
25
26
27
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***7 | Кронштейн | |
| 2 | [***] | Ось 22-20Х5х60.20ц9хр ГОСТ9650-80 | |
| 3 | [***] | Шайба 20.02.019 ГОСТ11371-78 | |
| 4 | [***] | Шплинт 4х25.001 ГОСТ397-79 | |
| 5 | [***] | Винт М6х12.46.019 ГОСТ17473-80 | |
| 6 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Болт М8х16.46.019 ГОСТ7795-70 | |
| 8 | К***6 | Муфта | |
| 9 | К***0 | Тяга | |
| 10 | К***1 | Втулка | |
| 11 | К***3 | Оплетка | |
| 12 | К***2 | Втулка | |
| 13 | К***0 | Переходник | |
| 14 | [***] | Проволока ГОСТ3282-74 (L=0,85м) | |
| 15 | К***0 | Канат 3,3-Г-1-Н-180 (L=10,2м) | |
| 16 | К***7 | Наконечник проводов | |
| 17 | [***] | Болт М12х25.46.019 ГОСТ7798-70 | |
| 18 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Шайба 12.02.019 ГОСТ11371-78 | |
| 20 | К***1 | Щиток | |
| 21 | К***0 | Кожух | |
| 22 | К***2 | Щиток | |
| 23 | К***0 | Кожух | |
| 24 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Шайба 8.02.019 ГОСТ11371-78 | |
| 26 | К***2 | Щиток | |
| 27 | К***0 | Кожух | |
| 28 | К***1 | Щиток | |
| 29 | К***0 | Кожух | |
| 30 | К***6 | Скоба | |
| 31 | К***1 | Хомут | |
| 32 | Е***4 | Блок усилительный | |
| 33 | Е***0 | Втулка | |
| 34 | [***] | Болт М5х32.36.016 ГОСТ7805-70 | |
| 35 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 36 | [***] | Шайба 5.014.016 ГОСТ10450-78 | |
| 37 | [***] | Болт М5х14.36.016 ГОСТ7805-70 | |
| 38 | [***] | Гайка М5.5.016 ГОСТ5916-70 | |
| 39 | К***6 | Кронштейн | |
| 40 | Е***4 | Антенна | |
| 41 | К***5 | Хомут | |
| 42 | К***6 | Скоба |
