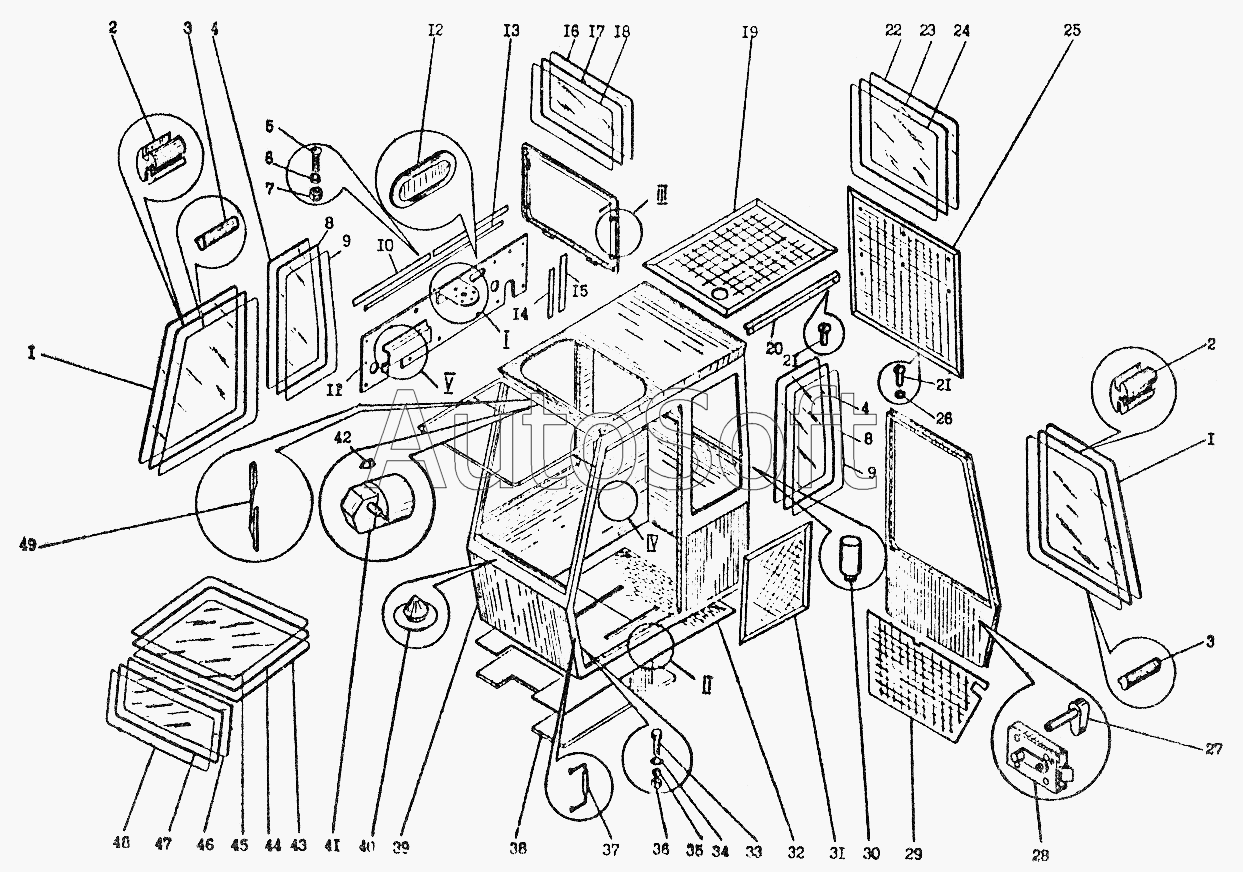

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка кабины КС-3574.52.000
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Стеклоочиститель СЛ-135 ГОСТ18699-73] | [***] | Стеклоочиститель СЛ-135 ГОСТ18699-73 | |
| [Стеклоочиститель СЛ-135 ГОСТ18699-73] | [***] | Стеклоочиститель СЛ-135 ГОСТ18699-73 | |
| 1 | У***5 | Стекло | |
| 2 | [***] | Уплотнитель НТ-9 (L=2,985м) | |
| 3 | [***] | Вкладыш НТ-8 (L=2,985м) | |
| 4 | У***6 | Стекло | |
| 5 | [***] | Винт ВМ5х16.46.016 ГОСТ17473-80 | |
| 6 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Гайка 1.5-63.04.15.019 ГОСТ5916-70 | |
| 8 | [***] | Уплотнитель НТ-9 (L=2,395м) | |
| 9 | [***] | Вкладыш НТ-6 (L=2,395м) | |
| 10 | К***8 | Накладка | |
| 11 | К***0 | Панель | |
| 11 | К***0 | Панель | |
| 11 | К***1 | Панель | |
| 12 | К***3 | Уплотнение | |
| 13 | К***4 | Уплотнение | |
| 14 | К***3 | Уплотнение | |
| 15 | К***6 | Накладка 12x370x2 | |
| 16 | У***4 | Стекло | |
| 17 | [***] | Уплотнитель НТ-9 (L=2,080м) | |
| 18 | [***] | Вкладыш НТ-8 (L=2,080м) | |
| 19 | К***0 | Обшивка | |
| 20 | К***8 | Уголок | |
| 20 | К***1 | Уголок | |
| 21 | [***] | Винт 4х16.01.016 ГОСТ10621-80 | |
| 22 | У***3 | Стекло заднее | |
| 23 | [***] | Уплотнитель НТ-9 (L=2,517м) | |
| 24 | [***] | Вкладыш НТ-8 (L=2,517м) | |
| 25 | К***0 | Обшивка | |
| 25 | К***1 | Обшивка | |
| 26 | [***] | Шайба 4.01.08кп.019 ГОСТ11371-78 | |
| 27 | У***1 | Ключ | |
| 28 | У***0 | Замок | |
| 29 | К***0 | Обшивка | |
| 30 | [***] | Термос бытовой | |
| 31 | К***0 | Обшивка | |
| 32 | К***1 | Коврик | |
| 32 | К***1 | Коврик | |
| 33 | [***] | Болт М10-8gх45.46.20.019 ГОСТ7798-70 | |
| 34 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 35 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 36 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 37 | У***0 | Поручень | |
| 38 | К***6 | Коврик | |
| 38 | К***1 | Коврик | |
| 39 | К***0 | Кабина | |
| 39 | К***1 | Кабина (доработка) | |
| 39 | К***1 | Кабина (доработка) | |
| 40 | К***1 | Заглушка | |
| 41 | [***] | Переключатель | |
| 42 | К***4 | Ручка | |
| 43 | У***8 | Стекло | |
| 44 | [***] | Уплотнитель НТ-9 (L=2,095м) | |
| 45 | [***] | Вкладыш НТ-8 (L=2,095м) | |
| 46 | У***3 | Стекло | |
| 47 | [***] | Уплотнитель НТ-9 (L=1,475м) | |
| 48 | [***] | Вкладыш НТ-8 (L=1,475м) | |
| 49 | К***0 | Рычаг стеклоочистителя |
