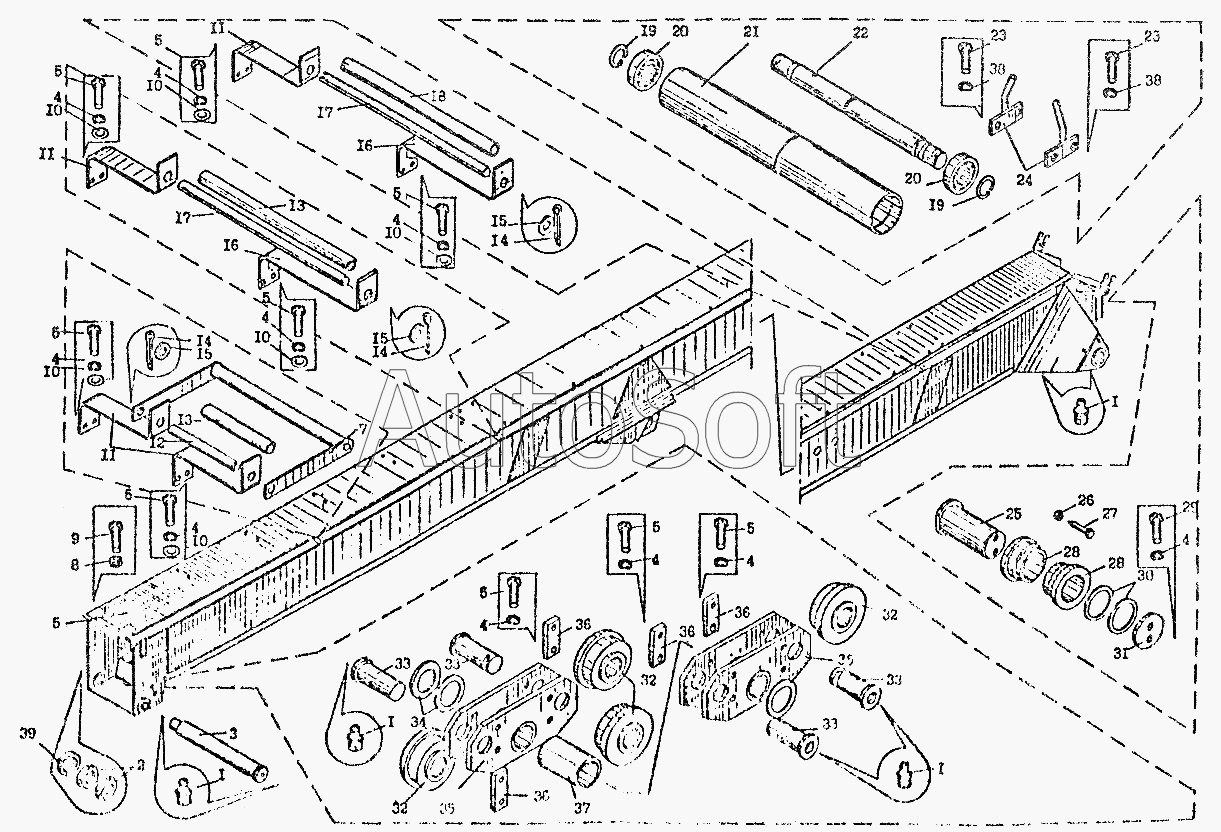

Каталог запасных частей к технике: Автокран КС-3574 (2002). Стрела телескопическая КС-3574.63.100 КС-3574.63.100-01 КС-3574.63.100-02
30
20
20
21
22
23
23
24
25
26
27
28
28
29
19
19
31
32
32
32
33
33
33
33
34
35
35
36
36
36
36
37
38
38
39
9
2
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
7
8
1
1
1
1
10
10
10
10
10
10
10
11
11
12
13
13
14
14
14
15
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 2 | [***] | Гайка ВМ42х1,5.06.019 ГОСТ11871-80 | |
| 3 | К***1 | Ось | |
| 4 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 6 | К***0 | Основание стрелы | |
| 6 | К***1 | Основание стрелы | |
| 6 | К***2 | Основание стрелы | |
| 7 | К***0 | Ограничитель | |
| 8 | [***] | Гайка М24-6Н.04.15.019 ГОСТ5916-70 | |
| 9 | [***] | Болт М24-8gх60.46.20.019 ГОСТ7796-70 | |
| 10 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 11 | К***7 | Кронштейн | |
| 12 | К***8 | Ось | |
| 13 | К***2 | Труба | |
| 14 | [***] | Шплинт 4х25.016 ГОСТ397-79 | |
| 15 | [***] | Шайба 20.02ВСт3пс.019 ГОСТ11371-78 | |
| 16 | К***0 | Кронштейн | |
| 17 | К***1 | Ось | |
| 18 | К***4 | Труба | |
| 19 | [***] | Кольцо В-35 ГОСТ13942-80 | |
| 20 | [***] | Подшипник 60207 ГОСТ7242-81 | |
| 21 | К***2 | Ролик | |
| 22 | К***1 | Ось | |
| 23 | [***] | Болт М12-8gх25.46.20.019 ГОСТ7798-70 | |
| 24 | У***0 | Ограничитель | |
| 25 | К***6 | Ось | |
| 26 | [***] | Гайка М10-6Н.04.15.013 ГОСТ5916-70 | |
| 27 | [***] | Винт ВМ10-8gх50.14Н.019 ГОСТ1483-84 | |
| 28 | У***4 | Втулка | |
| 29 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 30 | К***5 | Шайба | |
| 31 | У***1 | Шайба упорная | |
| 32 | К***2 | Ролик | |
| 33 | К***1 | Ось | |
| 34 | К***3 | Проставка | |
| 35 | К***0 | Кронштейн | |
| 36 | К***3 | Оседержатель 40-60 | |
| 37 | К***7 | Труба | |
| 38 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 39 | [***] | Шайба 42.02.ВСт3пс.019 ГОСТ11371-78 |
