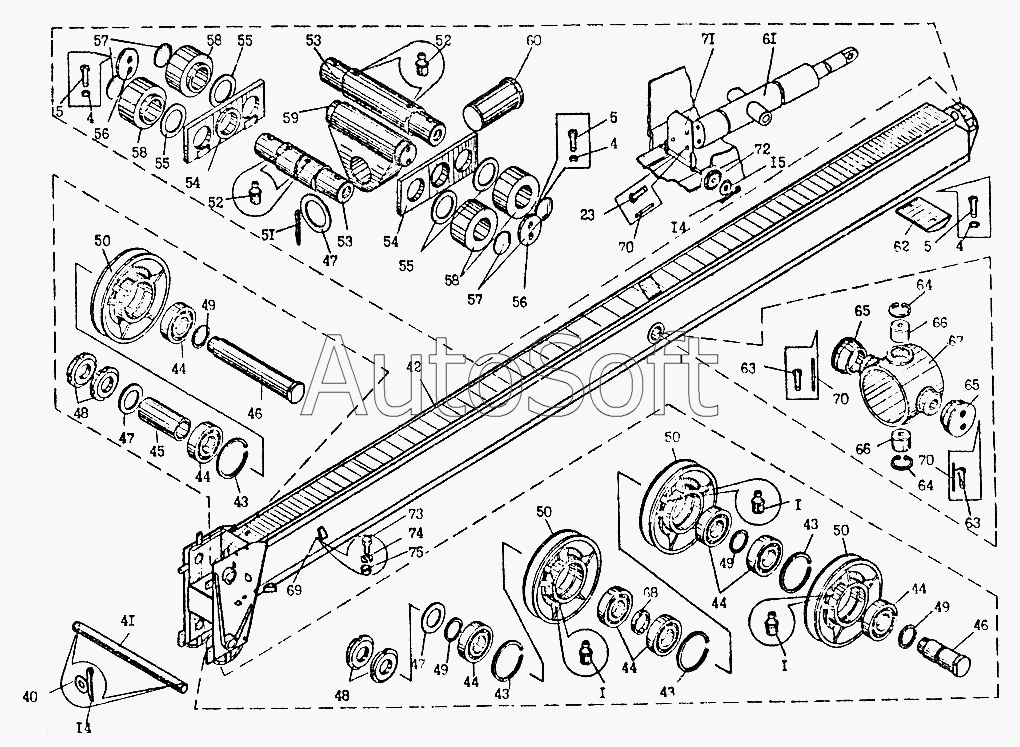

Каталог запасных частей к технике: Автокран КС-3574 (2002). Стрела телескопическая КС-3574.63.100 КС-3574.63.100-01 КС-3574.63.100-02
65
65
55
55
55
56
56
57
57
58
58
58
59
60
61
62
63
63
64
64
54
54
66
66
67
68
69
70
70
70
71
72
73
74
75
44
44
44
44
44
44
4
4
4
5
5
5
14
14
15
23
40
41
42
42
43
43
43
43
1
1
1
45
46
46
47
47
47
48
48
49
49
49
49
50
50
50
50
51
52
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 4 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 14 | [***] | Шплинт 4х25.016 ГОСТ397-79 | |
| 15 | [***] | Шайба 20.02ВСт3пс.019 ГОСТ11371-78 | |
| 23 | [***] | Болт М12-8gх25.46.20.019 ГОСТ7798-70 | |
| 40 | [***] | Шайба 16.02.ВСт3пс.019 | |
| 41 | К***2 | Ось | |
| 42 | К***0 | Секция стрелы | |
| 42 | К***1 | Секция стрелы | |
| 43 | К***2 | Кольцо | |
| 44 | [***] | Подшипник 60314 ГОСТ7242-81 | |
| 45 | К***1 | Втулка | |
| 46 | К***1 | Ось | |
| 47 | К***9 | Шайба | |
| 48 | [***] | Гайка ВМ60х2.01.019 ГОСТ11871-80 | |
| 49 | К***2 | Втулка | |
| 50 | К***1 | Блок | |
| 51 | [***] | Шплинт 10х100.016 ГОСТ397-79 | |
| 52 | [***] | Масленка 2.2.45.Ц6хр ГОСТ19853-74 | |
| 53 | К***3 | Ось | |
| 54 | К***0 | Щека | |
| 55 | К***3 | Проставка | |
| 56 | У***3 | Шайба упорная | |
| 57 | [***] | Заглушка 24.08кп.Кд.9хр ГОСТ3111-81 | |
| 58 | К***5 | Ролик | |
| 59 | К***1 | Каретка | |
| 60 | К***9 | Ось | |
| 61 | К***0 | Гидроцилиндр | |
| 62 | У***6 | Башмак | |
| 63 | [***] | Болт 3М12-8gх45.46.20.019 ГОСТ7798-70 | |
| 64 | [***] | Кольцо В-56 ГОСТ13943-68 | |
| 65 | К***8 | Втулка | |
| 66 | К***5 | Ось | |
| 67 | К***0 | Шарнир | |
| 68 | К***3 | Втулка | |
| 69 | К***1 | Кронштейн | |
| 70 | [***] | Проволока 1,0-0-С (L=3м) ГОСТ3282-74 | |
| 71 | К***0 | Опора | |
| 72 | К***4 | Ролик | |
| 73 | [***] | Болт М8-8gх30.46.019 ГОСТ7798-70 | |
| 74 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 75 | [***] | Гайка М8-7Н.5.019 ГОСТ5916-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
