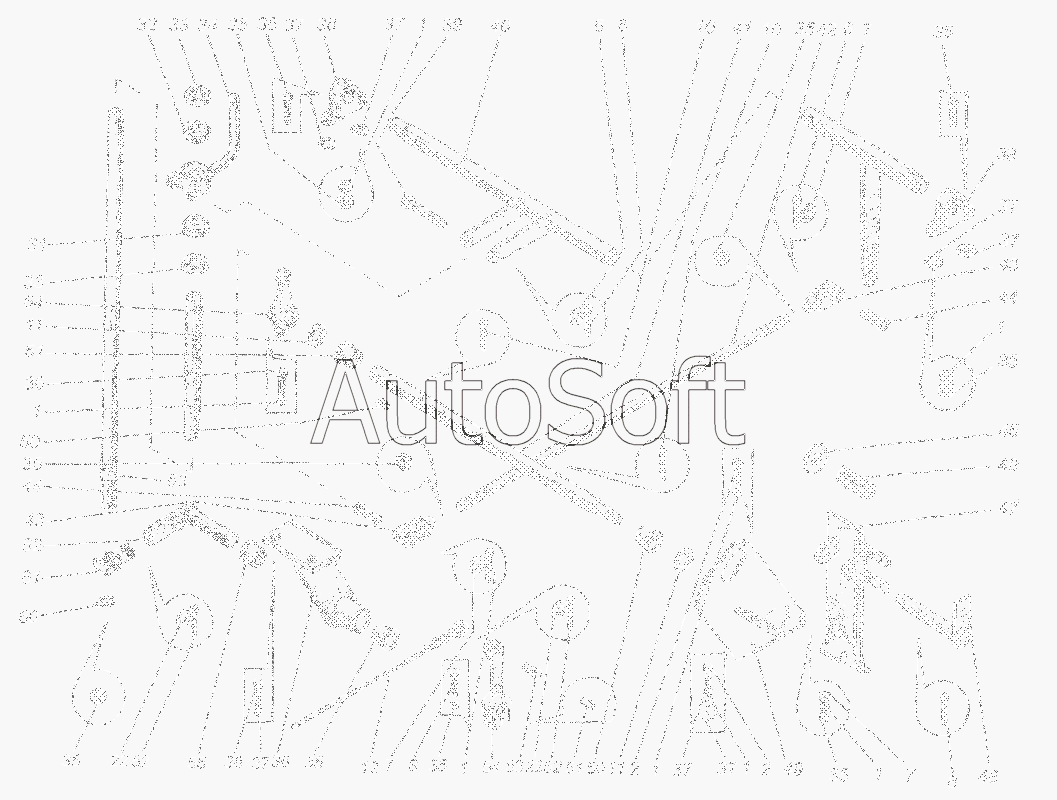

Каталог запасных частей к технике: Автокран КС-3577 (2003). Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3)
51
51
42
43
43
44
44
45
46
47
48
49
50
50
41
52
52
53
54
55
60
61
62
63
64
32
2
2
6
6
7
7
7
8
8
8
10
10
11
11
12
22
22
31
1
1
1
1
1
1
1
33
33
34
35
35
35
35
35
35
35
35
35
36
36
36
37
37
37
37
37
37
37
38
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 2 | [***] | Болт М10-8gх25.46.019 ГОСТ7798-70 | |
| 6 | К***1 | Рычаг | |
| 7 | [***] | Шайба 10.01.08кп ГОСТ11371-78 | |
| 8 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 10 | [***] | Шплинт 4х40.016 ГОСТ397-79 | |
| 11 | [***] | Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78 | |
| 12 | К***0 | Трос в сборе | |
| 22 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 31 | [***] | Болт М8-8gх20.46.019 ГОСТ7798-70 | |
| 32 | К***. | Гайка сферическая | |
| 33 | К***5 | Гайка | |
| 34 | К***0 | Поводок | |
| 35 | [***] | Гайка М10-6Н5.019 ГОСТ5915-70 | |
| 36 | [***] | Болт М10-8gх30.46.019 ГОСТ7798-70 | |
| 37 | К***2 | Шайба | |
| 38 | К***1 | Подшипник | |
| 39 | [***] | Ось 6-10в12х80.20.Ц9хр ГОСТ9650-60 | |
| 40 | К***1 | Рычаг | |
| 41 | К***9 | Валик | |
| 42 | К***7 | Тяга | |
| 43 | [***] | Вилка М10.019 | |
| 44 | [***] | Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80 | |
| 45 | К***5 | Шайба | |
| 46 | К***3 | Пружина | |
| 47 | К***0 | Педаль | |
| 48 | К***0 | Фиксатор | |
| 49 | К***0 | Кронштейн | |
| 50 | [***] | Шпонка сегм. 6х10 ГОСТ24071-80 | |
| 51 | К***8 | Втулка | |
| 52 | [***] | Шплинт 2х16.016 ГОСТ397-79 | |
| 53 | [***] | Ось 6-8g.12х25.20.Ц9хр ГОСТ9650-80 | |
| 54 | К***0 | Рычаг | |
| 55 | К***8 | Втулка | |
| 60 | [***] | Шайба 20.01.019 ГОСТ13463-77 | |
| 61 | К***6 | Вилка | |
| 62 | К***0 | Рычаг | |
| 63 | К***0 | Труба | |
| 64 | К***8 | Рычаг |
