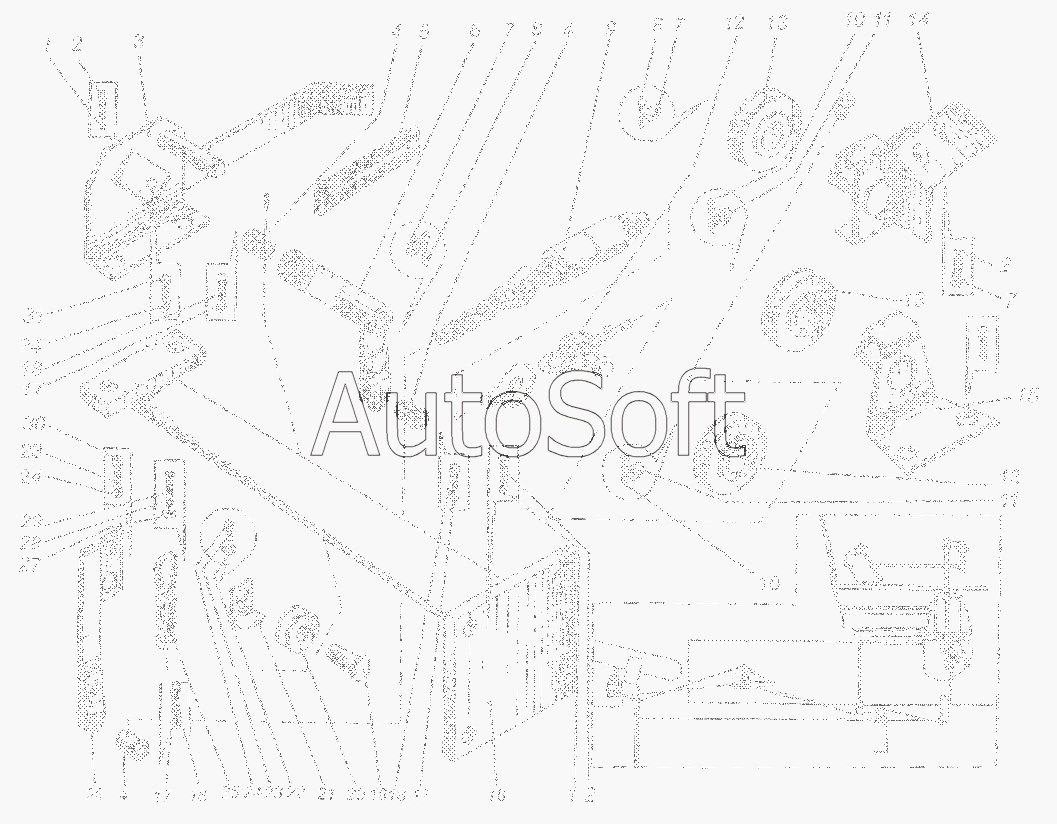

Каталог запасных частей к технике: Автокран КС-3577 (2003). Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3)
16
31
30
29
28
27
26
25
24
24
24
23
23
22
21
20
19
18
18
18
17
17
17
1
1
15
14
13
13
13
12
11
11
10
10
9
8
8
7
7
7
6
5
4
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 2 | [***] | Болт М10-8gх25.46.019 ГОСТ7798-70 | |
| 3 | К***0 | Кронштейн | |
| 4 | К***9 | Втулка | |
| 5 | К***1 | Пружина | |
| 6 | К***1 | Рычаг | |
| 7 | [***] | Шайба 10.01.08кп ГОСТ11371-78 | |
| 8 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 9 | К***0 | Трос в сборе | |
| 10 | [***] | Шплинт 4х40.016 ГОСТ397-79 | |
| 11 | [***] | Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78 | |
| 12 | К***0 | Трос в сборе | |
| 13 | К***7 | Ролик | |
| 14 | К***0 | Кронштейн | |
| 15 | К***0 | Кронштейн | |
| 16 | К***0 | Кронштейн | |
| 17 | [***] | Гайка М6-6Н.5.019 ГОСТ5915-70 | |
| 18 | [***] | Болт М6-8gх16.46.019 ГОСТ7798-70 | |
| 19 | К***3 | Ось | |
| 20 | К***4 | Ролик | |
| 21 | К***5 | Уголок | |
| 22 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 23 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 24 | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 25 | К***0 | Трос в сборе | |
| 26 | К***0 | Рычаг | |
| 27 | К***5 | Шайба | |
| 28 | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 29 | [***] | Винт ВМ5х12.46.016 ГОСТ17973-80 | |
| 30 | [***] | Болт М8-8gх16.46.019 ГОСТ7798-70 | |
| 31 | [***] | Болт М8-8gх20.46.019 ГОСТ7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
