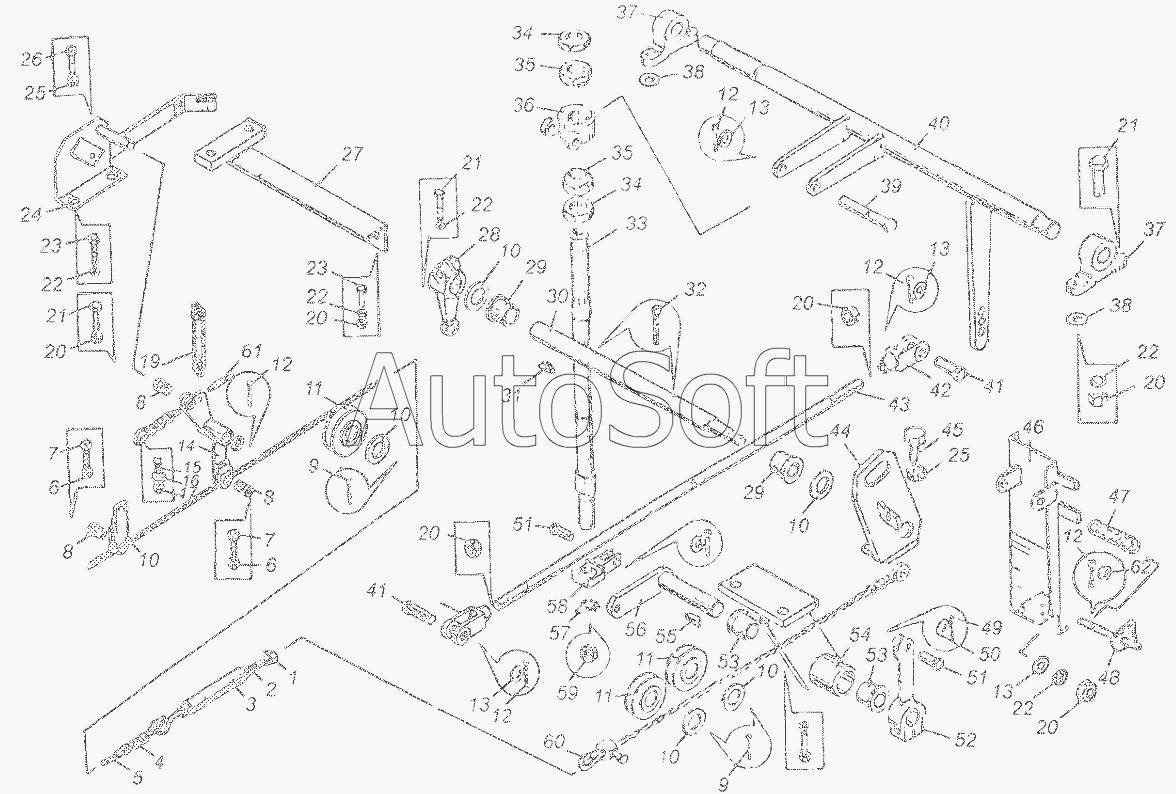

Каталог запасных частей к технике: Автокран КС-3577 (2003). Привод управления двигателем КС-3577.72.000
48
33
34
34
35
35
36
37
37
38
38
39
40
41
41
42
43
44
45
46
47
32
49
50
51
51
52
53
53
54
55
56
57
58
59
60
61
62
16
2
3
4
5
6
6
7
7
8
8
8
9
9
10
10
10
10
10
10
11
11
11
12
12
12
12
12
13
13
13
13
14
15
1
17
19
20
20
20
20
20
21
21
21
21
22
22
22
22
22
23
23
24
25
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Растяжка | |
| 2 | [***] | Гайка М8.5.019 ГОСТ5915-70 | |
| 3 | К***0 | Муфта стяжная | |
| 4 | К***1 | Соединитель | |
| 5 | [***] | Канат 3.3-Г-1-Н-180 ГОСТ3070-74 (L=1670-10мм) | |
| 6 | [***] | Гайка М6.5.019 ГОСТ5915-70 | |
| 7 | [***] | Болт М6х16.46.019 ГОСТ7798-70 | |
| 8 | К***9 | Втулка | |
| 9 | [***] | Шплинт 4х40.016 ГОСТ397-79 | |
| 10 | [***] | Шайба 20.02.019 ГОСТ11371-78 | |
| 11 | К***7 | Ролик | |
| 12 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 13 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 14 | К***1 | Рычаг | |
| 15 | [***] | Гайка М5.5.016 ГОСТ5916-70 | |
| 16 | К***5 | Шайба | |
| 17 | [***] | Винт М5х12.46.016 ГОСТ17473-80 | |
| 19 | К***1 | Пружина | |
| 20 | [***] | Гайка М10.5.019 | |
| 21 | [***] | Болт М10х30.46.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 23 | [***] | Болт М10х25.46.019 ГОСТ7798-70 | |
| 24 | К***0 | Кронштейн | |
| 25 | [***] | Гайка М8.5.019 ГОСТ5915-70 | |
| 26 | [***] | Болт М8х20.46.019 ГОСТ7798-70 | |
| 27 | К***0 | Кронштейн | |
| 28 | К***8 | Рычаг | |
| 29 | К***8 | Втулка | |
| 30 | К***9 | Валик | |
| 31 | [***] | Шпонка сегм.6х10 ГОСТ24071-80 | |
| 32 | [***] | Шплинт 4х40.016 ГОСТ397-79 | |
| 33 | К***0 | Труба | |
| 34 | К***5 | Гайка | |
| 35 | К***5 | Гайка сферическая | |
| 36 | К***0 | Поводок | |
| 37 | К***1 | Подшипник | |
| 38 | К***2 | Шайба | |
| 39 | [***] | Ось 22-10х80.Ц9хр ГОСТ9650-80 | |
| 40 | К***0 | Рычаг | |
| 41 | [***] | Ось 22-10х10х36.20.Ц9хр ГОСТ9650-80 | |
| 42 | [***] | Вилка М10.019 | |
| 43 | К***7 | Тяга | |
| 44 | К***0 | Кронштейн | |
| 45 | [***] | Болт М8х30.46.019 ГОСТ7798-70 | |
| 46 | К***0 | Педаль | |
| 47 | К***3 | Пружина | |
| 48 | К***0 | Фиксатор | |
| 49 | [***] | Шплинт 2х16.016 ГОСТ397-79 | |
| 50 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 51 | [***] | Ось 22х8х25.20Ц 9хр | |
| 52 | К***1 | Рычаг | |
| 53 | К***8 | Втулка | |
| 54 | К***0 | Кронштейн | |
| 55 | [***] | Шпонка сегм.6х10 ГОСТ24071-80 | |
| 56 | К***1 | Рычаг | |
| 57 | [***] | Шайба 20.01.019 ГОСТ13463-77 | |
| 58 | К***6 | Вилка | |
| 59 | [***] | Гайка М20.1.5.5.019 ГОСТ5915-70 | |
| 60 | К***0 | Трос в сборе | |
| 61 | К***0 | Трос в сборе | |
| 62 | К***5 | Шайба |
