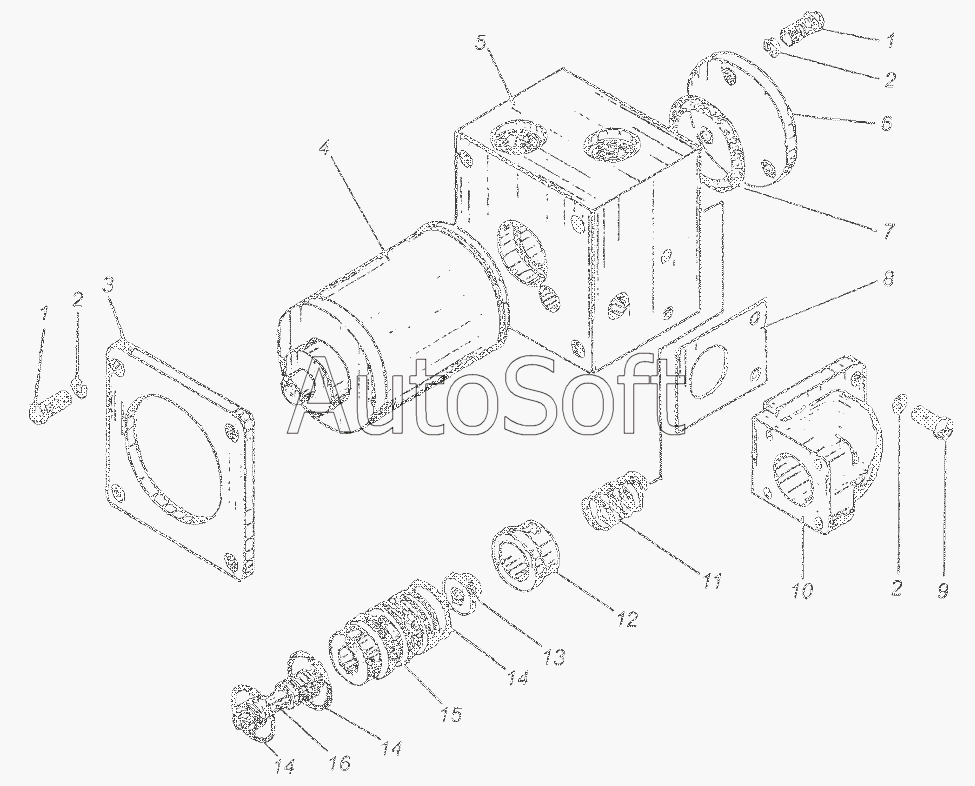

Каталог запасных частей к технике: Автокран КС-3577 (2003). Распределитель с электромагнитным управлением У.4690.06.901
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт В1.15-8х14.066.019 ГОСТ17473-80 | |
| 2 | [***] | Шайба 5.65Г ГОСТ6402-70 | |
| 3 | У***1 | Фланец | |
| 4 | У***2 | Привод гидрораспределителя | |
| 5 | У***2 | Корпус | |
| 6 | У***8 | Крышка | |
| 7 | [***] | Кольцо 022-028-36-2-3 ГОСТ4833-73 | |
| 8 | У***3 | Прокладка | |
| 9 | [***] | Винт ВМ5-6х10.066.019 ГОСТ17473-80 | |
| 10 | У***2 | Угольник | |
| 11 | У***7 | Пружина | |
| 12 | У***6 | Втулка | |
| 13 | У***5 | Втулка | |
| 14 | У***7 | Кольцо | |
| 15 | У***4 | Гильза | |
| 16 | У***3 | Плунжер |
