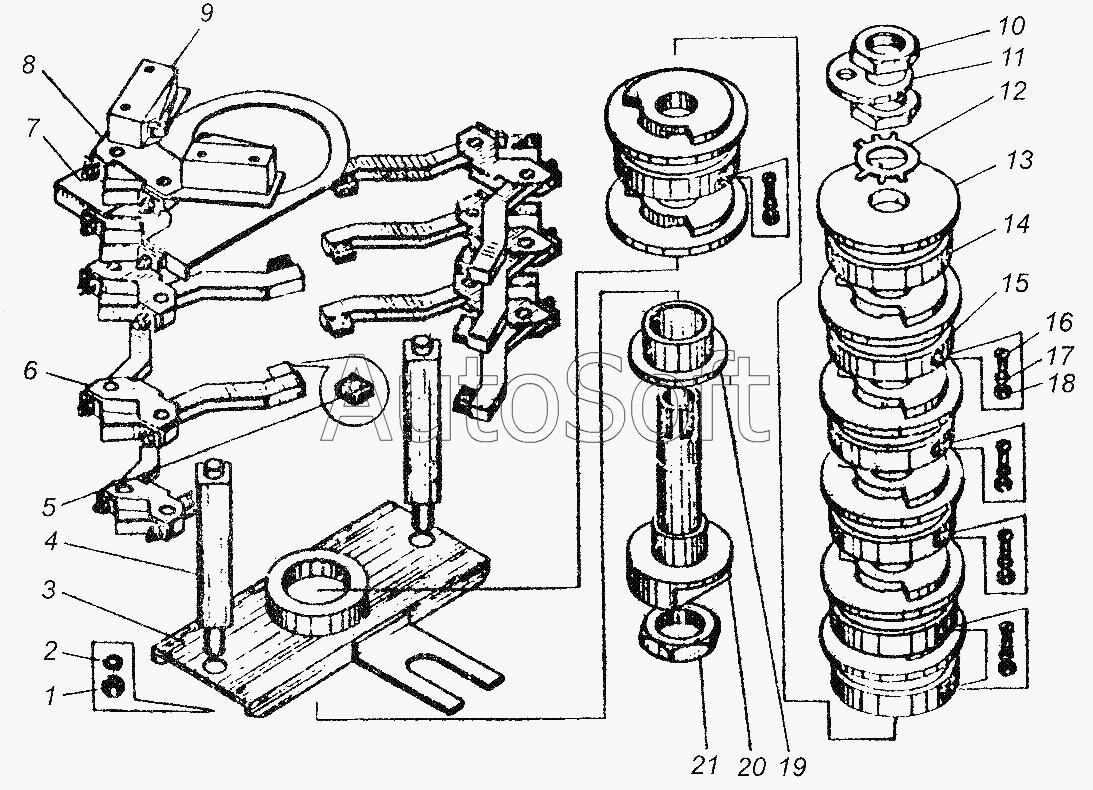

Каталог запасных частей к технике: Автокран КС-3577 (2003). Кольцевой токосъемник КС-3577-2.81.200 (КС-3577-3)
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М10.5.019 ГОСТ5916-70 | |
| 2 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 3 | К***0 | Траверса | |
| 4 | К***0 | Стойка | |
| 5 | [***] | Щетка МГ8х12,5х32 ГОСТ2332-75 | |
| 6 | К***0 | Щеткодержатель | |
| 7 | К***3 | Кронштейн | |
| 8 | К***2 | Кронштейн | |
| 9 | [***] | Микропереключатель МП-1107 | |
| 10 | [***] | Гайка М20х1,5.5.019 ГОСТ5916-70 | |
| 11 | К***4 | Кулачок | |
| 12 | [***] | Шайба 20.01.019 ГОСТ11872-80 | |
| 13 | К***2 | Кольцо | |
| 14 | К***2 | Кольцо | |
| 15 | К***1 | Кольцо | |
| 16 | [***] | Винт М4х10.46.016 ГОСТ17475-80 | |
| 17 | [***] | Шайба 4.65Г.019 ГОСТ6402-70 | |
| 18 | [***] | Гайка М4.5.016 ГОСТ5916-70 | |
| 19 | К***4 | Втулка | |
| 20 | К***1 | Кольцо | |
| 21 | К***5 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
