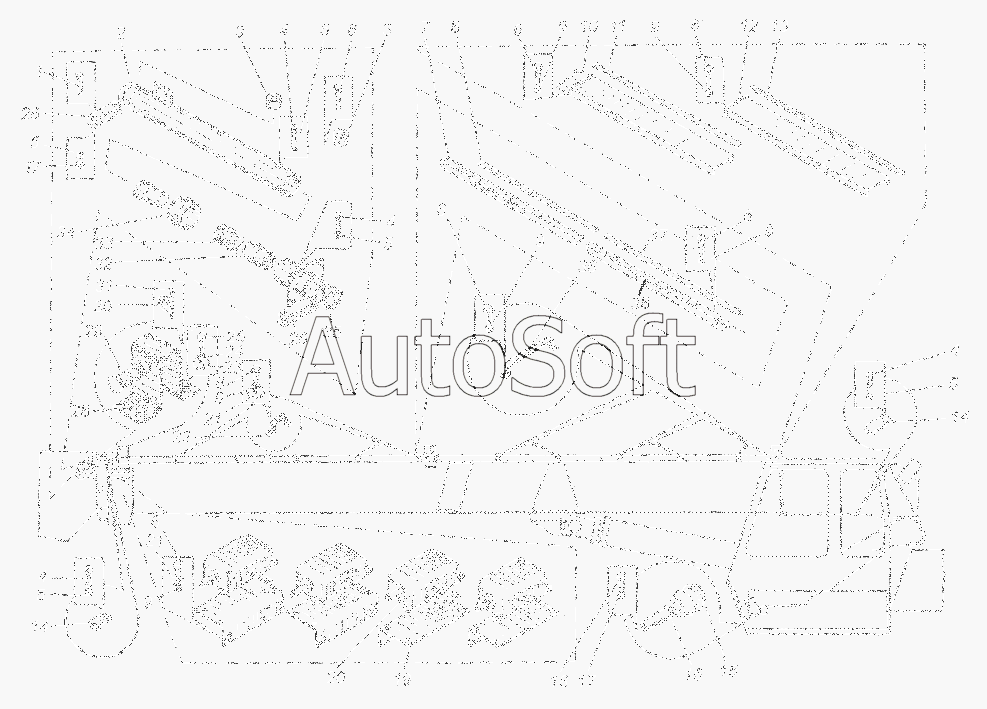

Каталог запасных частей к технике: Автокран КС-3577 (2003). Установка прибора УАС-1 КС-3577.81.200
30
30
20
21
21
22
23
24
25
26
26
28
29
19
31
32
33
34
35
36
36
37
38
10
2
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
7
8
9
9
9
9
9
9
1
11
12
13
14
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт М6х30.46.019 ГОСТ17473-80 | |
| 2 | К***0 | Тяга | |
| 3 | К***6 | Муфта | |
| 4 | [***] | Винт М6х10.46.019 ГОСТ7473-80 | |
| 5 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 6 | [***] | Болт М8х16.46.019 ГОСТ7798-70 | |
| 7 | К***0 | Кожух | |
| 8 | К***2 | Щиток | |
| 9 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 10 | К***0 | Кожух | |
| 11 | К***2 | Щиток | |
| 12 | К***0 | Кожух | |
| 13 | К***1 | Щиток | |
| 14 | К***6 | Скоба | |
| 15 | [***] | Втулка ЕЯ 8.227.190 | |
| 16 | [***] | Втулка | |
| 17 | [***] | Гайка М6.5.019 ГОСТ5915-79 | |
| 18 | [***] | Болт 5х32 | |
| 19 | К***6 | Кронштейн | |
| 20 | [***] | Антенна ЕЯ 2.099.14 | |
| 21 | [***] | Шайба 8.02.019 ГОСТ11371-78 | |
| 22 | К***5 | Хомут | |
| 23 | [***] | Шайба 12.02.019 ГОСТ11371-78 | |
| 24 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Болт М12х25.46.019 ГОСТ17473-80 | |
| 26 | К***4 | Планка | |
| 28 | К***7 | Кронштейн | |
| 29 | [***] | Ось 20х60.20Ц9хр ГОСТ9650-80 | |
| 30 | [***] | Шайба 20.02.019 ГОСТ11371-78 | |
| 31 | [***] | Шплинт 4х25.001 ГОСТ397-19 | |
| 32 | К***1 | Втулка | |
| 33 | К***3 | Оплетка | |
| 34 | К***2 | Втулка | |
| 35 | К***0 | Переходник | |
| 36 | К***1 | Хомут | |
| 37 | К***1 | Щиток | |
| 38 | К***0 | Кожух |
