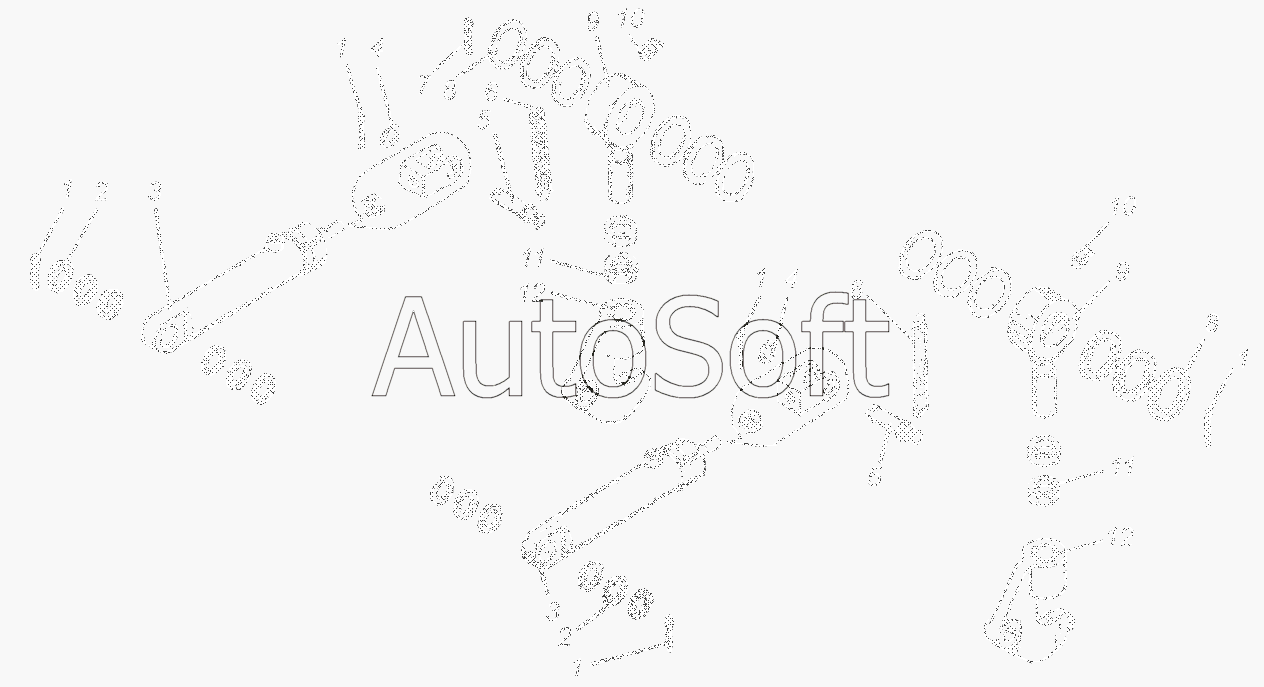

Каталог запасных частей к технике: Автокран КС-3577 (2003). Механизм блокировки подвески КС-3577А.35.000 (КС-3577-3)
1
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 5х32.029 ГОСТ397-79 | |
| 2 | К***5 | Шайба | |
| 3 | К***0 | Гидроцилиндр | |
| 4 | [***] | Шайба 20.02.019 ГОСТ11371-78 | |
| 5 | К***4 | Ось | |
| 6 | К***2 | Пружина | |
| 7 | [***] | Шплинт 8х71.029 ГОСТ397-79 | |
| 8 | К***1 | Шайба | |
| 9 | К***3 | Болт | |
| 10 | [***] | Масленка 2.2.90.УХЛ1 ГОСТ19853-74 | |
| 11 | [***] | Гайка М30-7Н.20.019 ГОСТ15522-70 | |
| 12 | К***6 | Захват |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
