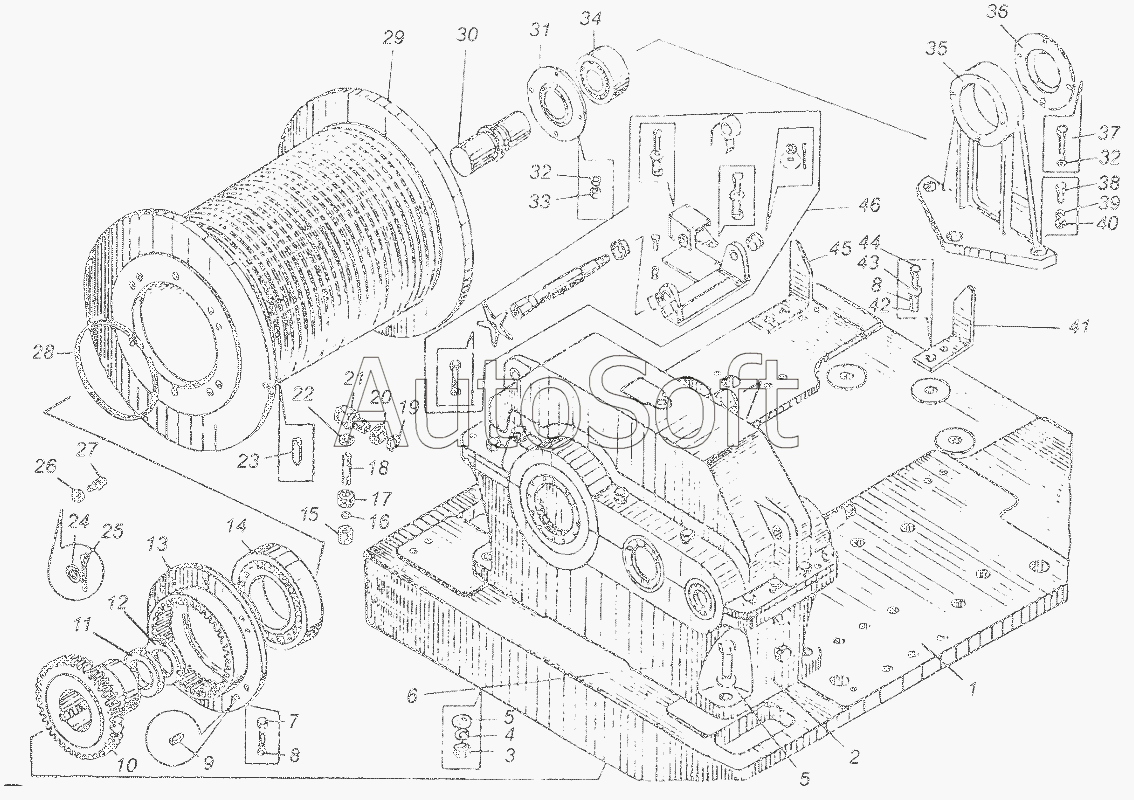

Каталог запасных частей к технике: Автокран КС-3577 (2003). Лебедка грузовая КС-3577.26.000-3
36
25
26
27
28
29
30
31
32
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
5
6
7
8
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***4 | Плита | |
| 2 | [***] | Редуктор IЦ27-250-31.5 ГОСТ20758-75 | |
| 3 | [***] | Гайка М24,5.019 ГОСТ5915-70 | |
| 4 | [***] | Шайба 24.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Шайба 24.02.019 ГОСТ11371-78 | |
| 6 | [***] | Болт М24х110.46.019 ГОСТ7796-70 | |
| 7 | [***] | Болт М12х40.46.019 ГОСТ7798-70 | |
| 8 | [***] | Шайба М12.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Штифт 12м 6х30 ГОСТ3128-70 | |
| 10 | К***3 | Полумуфта зубчатая | |
| 11 | К***9 | Шайба | |
| 12 | К***8 | Гайка | |
| 13 | К***3 | Полумуфта зубчатая | |
| 14 | [***] | Подшипник 1224Л ГОСТ5720-75 | |
| 15 | К***4 | Заглушка | |
| 16 | К***1 | Шайба | |
| 17 | К***5 | Манжета | |
| 18 | К***6 | Трубка | |
| 19 | 1***0 | Прокладка | |
| 20 | К***3 | Гайка | |
| 21 | К***2 | Корпус | |
| 22 | [***] | Гайка М14х1.5.04.019 ГОСТ5916-70 | |
| 23 | [***] | Винт М4х8.46.019 ГОСТ1476-75 | |
| 24 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 25 | [***] | Шплинт 2х20.016 ГОСТ397-79 | |
| 26 | К***3 | Ролик | |
| 27 | К***2 | Палец | |
| 28 | [***] | Кольцо 18215 ГОСТ13941-80 | |
| 29 | К***5 | Барабан | |
| 30 | К***3 | Ось | |
| 31 | К***1 | Крышка | |
| 32 | [***] | Шайба8.65Г.019 ГОСТ6402-70 | |
| 33 | [***] | Гайка 1.18.5.019 ГОСТ5915-70 | |
| 34 | [***] | Подшипник 3610 ГОСТ5721-75 | |
| 35 | К***2 | Кронштейн | |
| 36 | К***6 | Крышка | |
| 37 | [***] | Болт М8х60.46.01 ГОСТ7798-70 | |
| 38 | [***] | Болт М20х90.46.019 ГОСТ7798-70 | |
| 39 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 40 | [***] | Гайка М20.5.019 ГОСТ5915-70 | |
| 41 | К***3 | Кронштейн | |
| 42 | [***] | Гайка М12.5.019 ГОСТ5915-70 | |
| 43 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 44 | [***] | Болт М12х65.46.019 ГОСТ7798-70 | |
| 45 | К***3 | Кронштейн | |
| 46 | К***0 | Ограничитель опускания крюка |
