Каталог запасных частей к технике: Автокран КС-3577 (2003). Нормали

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Автокран
  4. КС-3577 (2003)
  5. Нормали
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7

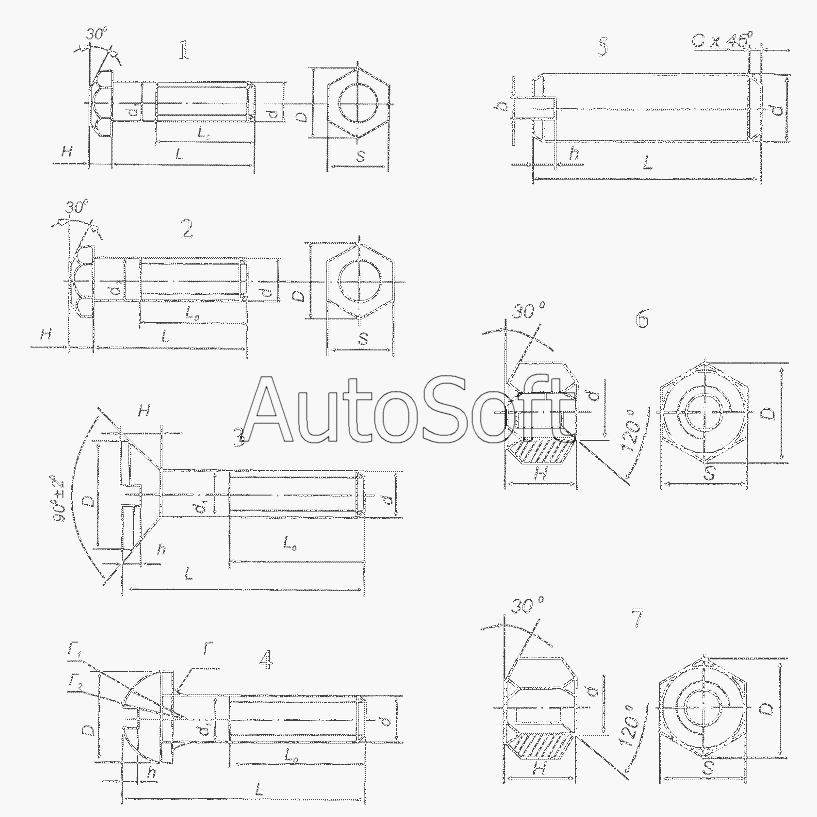

Позиция на иллюстрации Заводской номер детали Название детали
1 3***5 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=45, L0=38)
1 3***0 Болт ГОСТ7798-70(d1=30, S=46, H=19, D=50,9, L=80, L0=66)
1 З***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=40, L0=30)
1 М***0 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=20, L0=20)
1 М***5 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=25, L0=25)
1 М***0 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=30, L0=25)
1 М***5 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=35, L0=26)
1 М***5 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=45, L0=26)
1 М***0 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=70, L0=26)
1 М***5 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=75, L0=26)
1 М***5 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=45, L0=30)
1 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=20, L0=20)
1 М***5 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=25, L0=25)
1 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=30, L0=30)
1 М***5 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=35, L0=30)
1 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=40, L0=30)
1 М***5 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=45, L0=30)
1 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=50, L0=30)
1 М***5 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=55, L0=30)
1 М***5 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=65, L0=30)
1 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=90, L0=30)
1 М***0 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=50, L0=38)
1 М***0 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=30, L0=30)
1 М***5 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=35, L0=35)
1 М***0 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=40, L0=40)
1 М***5 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=45, L0=38)
1 М***0 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=50, L0=38)
1 М***5 Болт ГОСТ7798-70(d1=16, S=24, H=10, D=26,5, L=65, L0=38)
1 М***5 Болт ГОСТ7798-70(d1=18, S=27, H=12, D=29,9, L=35, L0=35)
1 М***0 Болт ГОСТ7798-70(d1=20, S=30, H=13, D=33,3, L=140, L0=46)
1 М***5 Болт ГОСТ7798-70(d1=20, S=30, H=13 D=33,3, L=55, L0=46)
1 М***0 Болт ГОСТ7798-70(d1=20, S=30, H=13, D=33,3, L=80, L0=46)
1 М***0 Болт ГОСТ7798-70(d1=20, S=30, H=13, D=33,3, L=90, L0=46)
1 М***6 Болт ГОСТ7798-70(d1=6, S=10, H=4, D=10,9, L=16, L0=16)
1 М***0 Болт ГОСТ7798-70(d1=6, S=10, H=4, D=10,9, L=20, L0=20)
1 М***5 Болт ГОСТ7798-70(d1=6, S=10, H=4, D=10,9, L=25, L0=25)
1 М***6 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=16, L0=16)
1 М***0 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=20, L0=20)
1 М***5 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=25, L0=25)
1 М***0 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=30, L0=22)
1 М***5 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=35, L0=22)
1 М***0 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=60, L0=22)
1 М***0 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=70, L0=22)
2 М***0 Болт ГОСТ7798-70(d1=10, S=17, H=7, D=18,7, L=20, L0=20)
2 М***0 Болт ГОСТ7796-70(d=d=12, S=17, H=7, D=18,7, L=40, L0=30)
2 М***5 Болт ГОСТ7796-70(d=d=12, S=17, H=7, D=18,7, L=25, L0=25)
2 М***0 Болт ГОСТ7796-70(d=d=24, S=32, H=13, D=35, L=110, L0=8)
2 М***0 Болт ГОСТ7796-70(d=d=24, S=32, H=13, D=35, L=60, L0=3)
3 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=30, L0=30)
3 М***0 Болт ГОСТ7798-70(d1=12, S=19, H=8, D=20,9, L=50, L0=30)
3 М***0 Винт ГОСТ17475-80 (d=d=4, S=7,4, H=2,2, D=0,8, L=10, L0=10)
3 М***5 Винт ГОСТ17475-80 (d=d=4, S=7,4, H=2,2, D=0,8, L=25, L0=14)
3 М***6 Винт ГОСТ17475-80 (d=d=5, S=9,2, H=2,5, D=1,0, L=16, L0=16)
3 М***5 Болт ГОСТ7798-70(d1=8, S=13, H=5,5, D=14,2, L=25, L0=25)
4 М***0 Винт ГОСТ17475-80 (d=d=4, S=7,4, H=2,2, D=0,8, L=10, L0=10)
4 М***6 Винт ГОСТ17473-80(d1=d=4, D=7,0, K=2,8, I=16, R=0,35, b=16, R1=3,6, t=1,8)
4 М***5 Винт ГОСТ17473-80(d1=d=4, D=7,0, K=2,8, I=35, R=0,35, b=14, R1=3,6, t=1,8)
4 М***8 Винт ГОСТ17473-80(d1=d=4, D=7,0, K=2,8, I=8, R=0,35, b=8, R1=3,6, t=1,8)
4 М***2 Винт ГОСТ17473-80(d1=d=5, D=8,5, K=3,5, I=12, R=0,5, b=12, R1=4,4, t=2,3)
4 М***6 Винт ГОСТ17475-80 (d=d=5, S=9,2, H=2,5, D=1,0, L=16, L0=16)
4 М***0 Винт ГОСТ17473-80(d1=d=5, D=8,5, K=3,5, I=20, R=0,5, b=16, R1=4,4, t=2,3)
4 М***5 Винт ГОСТ17473-80(d1=d=5, D=8,5, K=3,5, I=25, R=0,5, b=16, R1=4,4, t=2,3)
4 М***5 Винт ГОСТ17473-80(d1=d=5, D=8,5, K=3,5, I=45, R=0,5, b=16, R1=4,4, t=2,3)
4 М***0 Винт ГОСТ17473-80(d1=d=6, D=10, K=4,2, I=10, R=0,6, b=10, R1=5,1, t=2,5)
4 М***2 Винт ГОСТ17473-80(d1=d=6, D=10, K=4,2, I=12, R=0,6, b=12, R1=5,1, t=2,5)
4 М***6 Болт ГОСТ7798-70(d1=6, S=10, H=4, D=10,9, L=16, L0=16)
4 М***0 Болт ГОСТ7798-70(d1=6, S=10, H=4, D=10,9, L=20, L0=20)
4 М***0 Винт ГОСТ17473-80(d1=d=6, D=10, K=4,2, I=30, R=0,6, b=18, R1=5,1, t=2,5)
4 М***2 Винт ГОСТ17473-80(d1=d=6, D=13, K=5,6, I=12, R=0,5, b=12, R1=6,6, t=3,3)
5 М***8 Винт ГОСТ17473-80(d1=d=4, D=7,0, K=2,8, I=8, R=0,35, b=8, R1=3,6, t=1,8)
5 М***0 Винт ГОСТ1477-84(d=6, b=1,0, h=2,0, c=1,0, L=10)
5 М***0 Винт ГОСТ17473-80(d1=d=6, D=10, K=4,2, I=30, R=0,6, b=18, R1=5,1, t=2,5)
5 М***0 Винт ГОСТ1477-84(d=6, b=1,2, h=2,5, c=1,4, L=10)
6 М***0 Гайка ГОСТ5915-70 (d=10, S=17, D=18,7, H=8)
6 М***5 Гайка ГОСТ5915-70 (d=10, S=17, D=18,7, H=8)
6 М***2 Гайка ГОСТ5915-70 (d=12, S=19, D=20,9, H=10)
6 М***в Гайка ГОСТ5915-70 (d=12, S=19, D=20,9, H=10)
6 М***5 Гайка ГОСТ5915-70 (d=12, S=19, D=20,9, H=10)
6 М***6 Гайка ГОСТ5915-70 (d=16, S=24, D=25,5, H=13)
6 М***5 Гайка ГОСТ5915-70 (d=16, S=24, D=26,5, H=13)
6 М***0 Гайка ГОСТ5915-70 (d=20, S=30, D=33,3, H=16)
6 М***5 Гайка ГОСТ5915-70 (d=20, S=30, D=33,3, H=16)
6 М***4 Гайка ГОСТ5915-70 (d=24, S=36, D=39,6, H=19)
6 М***6 Гайка ГОСТ5915-70 (d=6, S=10, D=10,9, H=5)
6 М***8 Гайка ГОСТ5915-70 (d=8, S=13, D=14,2, H=6,5)
6 М***5 Гайка ГОСТ5915-70 (d=8, S=13, D=14,2, H=6,5)
7 М***0 Гайка ГОСТ5915-70 (d=10, S=17, D=18,7, H=8)
7 М***5 Гайка ГОСТ5916-70 (d=14, S=22, D=23,9, H=7)
7 М***6 Гайка ГОСТ5915-70 (d=16, S=24, D=25,5, H=13)
7 М***0 Гайка ГОСТ5915-70 (d=20, S=30, D=33,3, H=16)
7 М***4 Гайка ГОСТ5915-70 (d=24, S=36, D=39,6, H=19)
7 М***4 Гайка ГОСТ5916-70 (d=4, S=7, D=7,7, H=2,2)
7 М***5 Гайка ГОСТ5916-70 (d=5, S=8, D=8,8, H=2,7)
7 М***6 Гайка ГОСТ5915-70 (d=6, S=10, D=10,9, H=5)
