Каталог запасных частей к технике: Автокран КС-3577 (2003). Нормали
1
1
1
2
2
2
3
3
3
4
4
5
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7

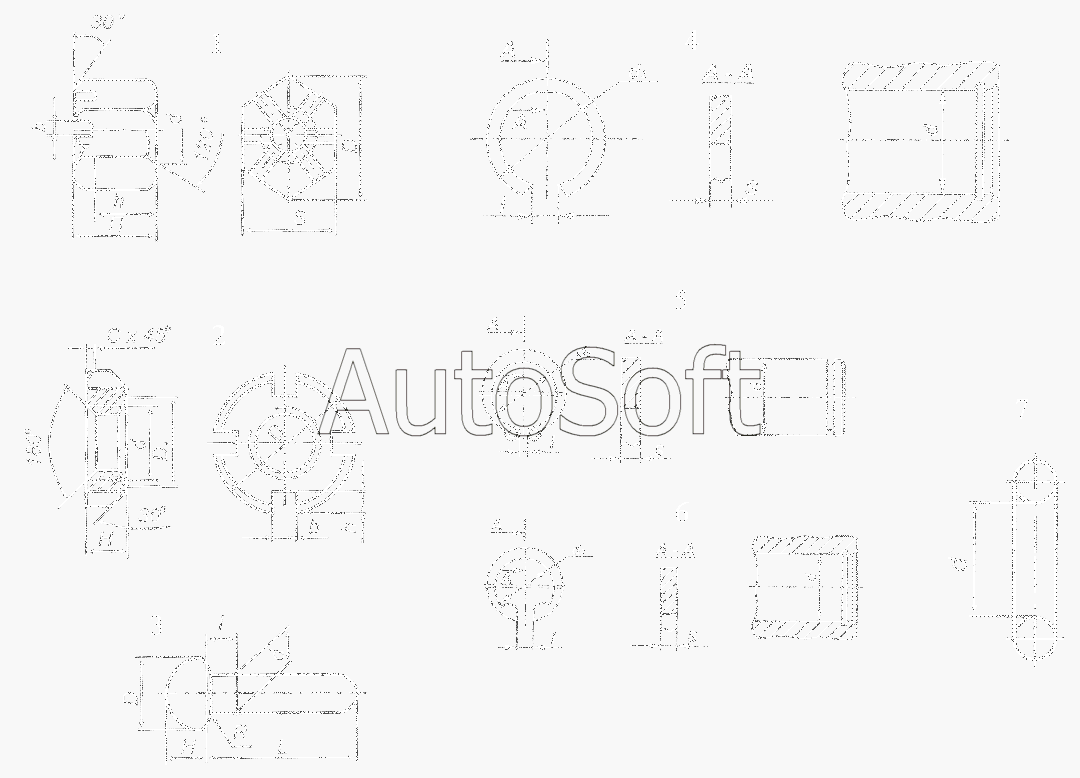

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка ГОСТ5915-70 (d=10, S=17, D=18,7, H=8) | |
| 1 | М***6 | Гайка ГОСТ5915-70 (d=16, S=24, D=25,5, H=13) | |
| 1 | М***5 | Гайка ГОСТ5918-73 (d=24, S=36, H=27, D=39,6, b=5,5, h=19) | |
| 2 | М***5 | Гайка ГОСТ11871-80 (d=30, D1=39, D=48, c=1, b=5, h=2,5) | |
| 2 | М***5 | Гайка ГОСТ11871-80 (d=42, D1=52, D=65, c=1, b=6, h=3) | |
| 2 | М***2 | Гайка ГОСТ11871-80 (d=60, D1=75, D=90, c=1,6, b=8, h=4) | |
| 3 | 3***2 | Заклепка ГОСТ10299-80 (d=3, D=5,3, H=1,8, r=0,2, l=3, L=12) | |
| 3 | 4***4 | Заклепка ГОСТ10299-80 (d=4, D=7,1, H=2,4, r=0,4, l=3, L=14) | |
| 3 | 6***2 | Заклепка ГОСТ10299-80 (d=6, D=11, H=3,6, r=0,5, l=4, L=12) | |
| 4 | 1***5 | Кольцо ГОСТ13941-68 (d=224,0, b=10,5, L=30) | |
| 4 | 1***0 | Кольцо ГОСТ13941-68 (d=64,2, b=5, L=16) | |
| 5 | Б***5 | Кольцо ГОСТ13942-68 (s=32,20, d1=39,6, d2=2,5, b=4,9, L=6,0, e=1,2, D=48,6 | |
| 5 | Б***0 | Кольцо ГОСТ13942-68 (s=36,5, d1=44,7, d2=2,5, b=4,9, L=6,0, e=1,4, D=55,7 | |
| 6 | Б***7 | Кольцо ГОСТ13943-68 (d=47, d1=50,6, d2=2,5, S=1,2, e=1,1, b=4,5, L=14, r=21,7) | |
| 6 | Б***6 | Кольцо ГОСТ13943-68 (d=56, d1=60,2, d2=2,5, S=1,7, e=1,3, b=5,1, L=16, r=26,3) | |
| 6 | Б***0 | Кольцо ГОСТ13943-68 (d=70, d1=74,5, d2=2,5, S=1,7, e=1,5, b=6,1, L=16, r=33,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=7,7) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=8,7) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=10,6) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=12,6) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d1=3,6) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=15,6) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=16,6) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=19,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=20,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=22,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d2=2,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=23,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=24,5) | |
| 7 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=35,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=39,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=39,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=44,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=45,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=46,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=49,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=62,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=63,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=68,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=78,5) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=93,0) | |
| 7 | 0***2 | Кольцо ГОСТ9833-73 (d=93,0) | |
| 7 | 1***2 | Кольцо ГОСТ9833-73 (d=127,5) |
