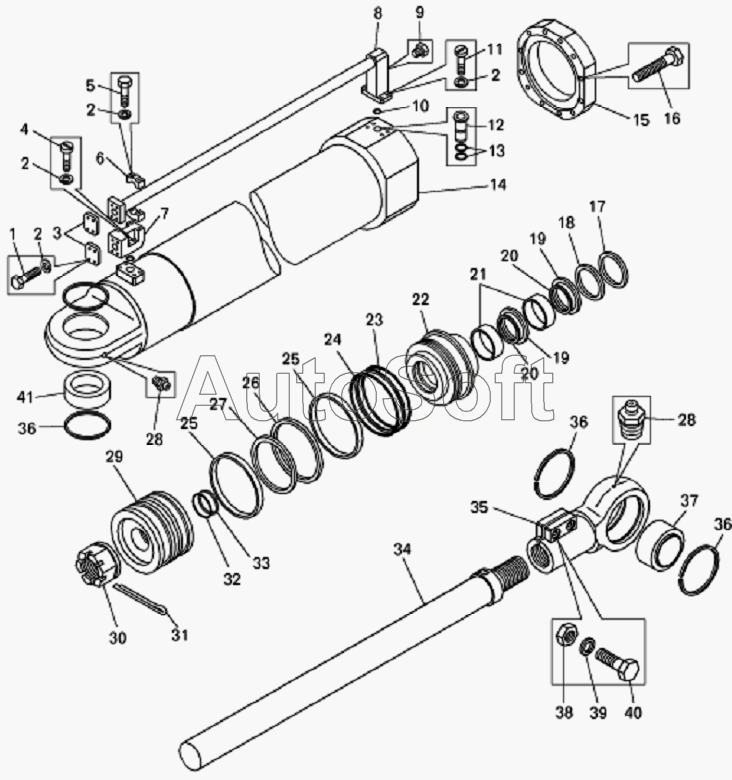

Каталог запасных частей к технике: БелАЗ 7823 (2008). Цилиндр подъема отвала
33
23
24
25
25
26
27
28
28
29
30
31
32
22
34
35
36
36
36
37
38
39
40
41
12
2
2
2
2
3
4
5
6
7
8
9
10
11
1
13
14
14
15
16
17
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 7***8 | Заглушка | |
| 4 | 3***6 | Винт М10х45 (34134600) | |
| 5 | 2***1 | Болт | |
| 6 | 7***4 | Прижим | |
| 7 | 7***8 | Фланец | |
| 8 | 7***2 | Фланец | |
| 9 | 2***1 | Пробка | |
| 10 | 0***2 | Кольцо | |
| 11 | 3***7 | Винт М10х35 (0034131700) | |
| 12 | 7***3 | Втулка | |
| 13 | 0***2 | Кольцо | |
| 14 | 7***8 | Корпус цилиндра в сборе | |
| 14 | 7***0 | Корпус цилиндра | |
| 15 | 7***8 | Кольцо ограничительное | |
| 16 | 3***8 | Болт М24х110 | |
| 17 | W***T | Грязесъемник | |
| 18 | O***7 | Кольцо | |
| 19 | R***T | Штоковое уплотнение | |
| 20 | O***7 | Кольцо | |
| 21 | G***0 | Кольцо опорное штоковое | |
| 22 | 7***4 | Крышка передняя | |
| 23 | 5***1 | Шайба защитная | |
| 24 | 1***2 | Кольцо | |
| 25 | G***0 | Кольцо опорное поршневое | |
| 26 | Р***Т | Поршневое уплотнение | |
| 27 | O***7 | Кольцо | |
| 28 | 1***р | Масленка | |
| 29 | 7***4 | Поршень | |
| 30 | 3***2 | Гайка М64х3 | |
| 31 | 2***3 | Шплинт | |
| 32 | 0***2 | Кольцо | |
| 33 | 7***7 | Шайба защитная | |
| 34 | 7***2 | Шток | |
| 35 | 7***0 | Наконечник штока | |
| 36 | 5***0 | Кольцо стопорное | |
| 37 | Ш***1 | Подшипник | |
| 38 | 2***0 | Гайка | |
| 39 | 2***9 | Шайба | |
| 40 | 2***4 | Болт | |
| 41 | 7***3 | Втулка | |
| 42 | 7***5 | Крышка цилиндра задняя | |
| 43 | 7***0 | Трубопровод |
