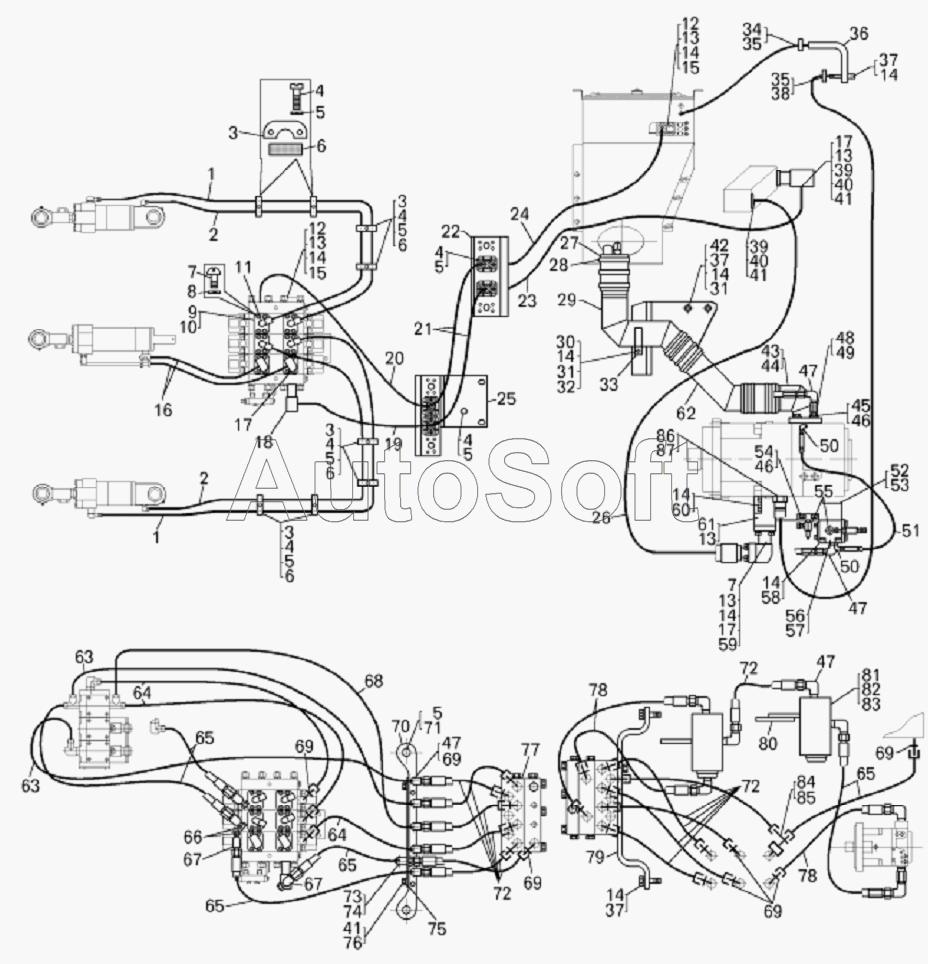

Каталог запасных частей к технике: БелАЗ 7823 (2008). Трубопроводы рабочего оборудования
55
65
65
65
65
64
64
63
63
62
61
60
59
58
57
56
66
54
53
52
51
50
50
49
48
47
47
47
47
46
46
45
77
87
86
85
84
83
82
81
80
79
78
78
44
76
75
74
73
72
72
72
71
70
69
69
69
69
69
68
67
67
12
12
22
21
20
19
18
17
17
17
16
15
15
14
14
14
14
14
14
14
14
14
13
13
13
13
13
23
11
10
9
8
7
7
6
6
6
6
5
5
5
5
5
5
5
4
4
4
4
4
4
3
3
3
3
2
2
33
43
42
41
41
41
40
40
39
39
38
37
37
37
36
35
35
34
1
1
32
31
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 7***0 | Рукав высокого давления | |
| 3 | 7***0 | Прижим | |
| 4 | 2***3 | Болт | |
| 5 | 2***8 | Шайба | |
| 6 | 5***0 | Шланг соединительный | |
| 7 | 3***7 | Винт М10х35 (0034131700) | |
| 8 | 2***6 | Шайба | |
| 9 | 7***0 | Фланец | |
| 10 | 0***2 | Кольцо | |
| 11 | 5***9 | Угольник | |
| 12 | 7***4 | Заглушка | |
| 13 | 0***2 | Кольцо | |
| 14 | 2***9 | Болт | |
| 15 | 2***6 | Шайба | |
| 16 | 7***0 | Рукав высокого давления | |
| 17 | 7***6 | Удлинитель | |
| 18 | 7***5 | Удлинитель | |
| 19 | 7***0 | Рукав высокого давления | |
| 20 | 7***0 | Рукав высокого давления | |
| 21 | 7***0 | Рукав высокого давления | |
| 22 | 7***6 | Плита | |
| 23 | 7***0 | Рукав высокого давления | |
| 24 | 7***0 | Рукав (L=1050мм) | |
| 25 | 7***0 | Плита | |
| 26 | 7***0 | Рукав высокого давления | |
| 27 | 5***4 | Шланг | |
| 28 | 5***1 | Хомут | |
| 29 | 7***8 | Трубопровод | |
| 30 | 3***7 | Болт М10х130 | |
| 31 | 3***2 | Шайба | |
| 32 | 2***2 | Гайка | |
| 33 | 7***8 | Скоба | |
| 34 | 7***4 | Рукав | |
| 35 | 3***5 | Хомут | |
| 36 | 7***4 | Трубопровод дренажный | |
| 37 | 2***7 | Болт | |
| 38 | 5***5 | Шланг соединительный | |
| 39 | 7***0 | Прижим фланца | |
| 40 | 7***5 | Винт 7/16-14UNC | |
| 41 | 2***7 | Шайба | |
| 42 | 7***0 | Кронштейн | |
| 43 | 7***0 | Фланец всасывающий | |
| 44 | 1***2 | Кольцо | |
| 45 | 2***9 | Болт | |
| 46 | 2***9 | Шайба | |
| 47 | 3***5 | Угольник (459981645) | |
| 48 | 7***2 | Удлинитель | |
| 49 | 5***4 | Прокладка | |
| 50 | 3***2 | Угольник | |
| 51 | 7***6 | Рукав высокого давления | |
| 52 | 7***0 | Клапан | |
| 53 | 0***2 | Кольцо | |
| 54 | 2***7 | Болт М16х70 | |
| 55 | 7***0 | Клапан | |
| 56 | 7***0 | Клапан редукционный | |
| 57 | 0***2 | Кольцо (253111357) | |
| 58 | Т***9 | Винт М10х60 | |
| 59 | 7***7 | Прижим | |
| 60 | 3***6 | Винт М10х45 (34134600) | |
| 61 | 7***0 | Фланец нагнетательный | |
| 62 | 7***0 | Трубопровод | |
| 63 | 7***4 | Рукав высокого давления | |
| 64 | 7***0 | Рукав высокого давления | |
| 65 | 7***6 | Рукав высокого давления | |
| 66 | 2***1 | Пробка | |
| 67 | 3***7 | Угольник | |
| 68 | 7***0 | Рукав высокого давления | |
| 69 | 3***6 | Ниппель | |
| 70 | 7***0 | Колодка | |
| 71 | 2***6 | Болт | |
| 72 | 7***- | Рукав высокого давления | |
| 73 | 3***0 | Угольник | |
| 74 | 2***0 | Гайка | |
| 75 | 7***0 | Пластина | |
| 76 | 2***8 | Болт | |
| 77 | 7***0 | Блок клапанов | |
| 78 | 7***0 | Рукав высокого давления | |
| 79 | 7***4 | Скоба | |
| 80 | 7***8 | Пластина | |
| 81 | 7***4 | Клапан двухмагистральный | |
| 82 | 2***6 | Болт | |
| 83 | 2***0 | Гайка | |
| 84 | 3***3 | Тройник | |
| 85 | 7***2 | Удлинитель | |
| 86 | 5***2 | Прокладка | |
| 87 | 7***5 | Переходник |
