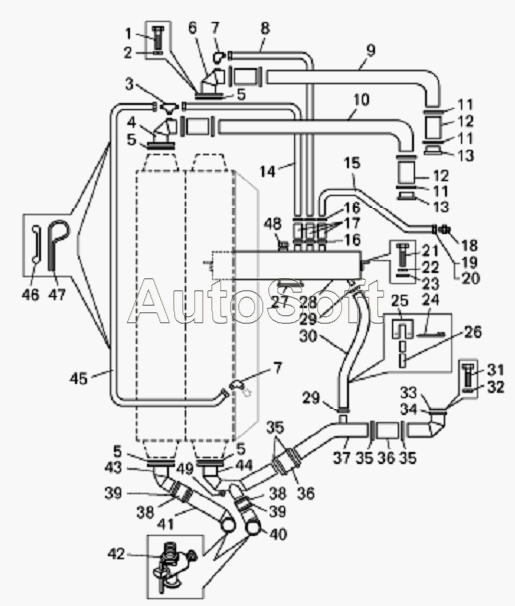

Каталог запасных частей к технике: БелАЗ 7823 (2008). Трубопроводы системы охлаждения бульдозера БелАЗ-78231
38
38
26
27
28
29
29
30
31
32
33
34
35
35
35
36
36
37
25
39
39
40
41
42
43
44
45
46
47
48
49
13
13
2
3
4
5
5
5
5
6
7
7
8
9
10
11
11
11
12
12
1
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Болт | |
| 2 | 2***5 | Шайба | |
| 3 | 3***4 | Тройник | |
| 4 | 7***0 | Патрубок | |
| 5 | 5***2 | Прокладка | |
| 6 | 7***1 | Патрубок | |
| 7 | 3***3 | Угольник | |
| 8 | 7***4 | Труба | |
| 9 | 7***1 | Труба | |
| 10 | 7***2 | Труба | |
| 11 | 7***0 | Хомут | |
| 12 | 7***7 | Шланг | |
| 13 | 7***4 | Патрубок | |
| 14 | 7***2 | Труба | |
| 15 | 7***8 | Труба | |
| 16 | 3***4 | Хомут | |
| 17 | 5***7 | Шланг | |
| 18 | 3***2 | Ниппель | |
| 19 | 3***2 | Муфта | |
| 20 | 3***0 | Гайка накидная | |
| 21 | 2***9 | Болт | |
| 22 | 2***6 | Шайба | |
| 23 | 2***6 | Шайба | |
| 24 | 2***5 | Шплинт стяжной | |
| 25 | 2***0 | Пряжка | |
| 26 | 2***8 | Лента | |
| 27 | 5***0 | Пробка | |
| 28 | 7***0 | Бачок расширительный | |
| 29 | 7***0 | Хомут | |
| 30 | 7***5 | Шланг | |
| 31 | 3***5 | Болт 3 | |
| 32 | 2***6 | Шайба | |
| 33 | 2***8 | Прокладка | |
| 34 | 7***5 | Патрубок | |
| 35 | 5***1 | Хомут | |
| 36 | 5***4 | Шланг | |
| 37 | 7***8 | Труба | |
| 38 | 5***0 | Шланг | |
| 39 | 5***1 | Хомут | |
| 40 | 7***0 | Труба | |
| 41 | 7***0 | Труба | |
| 42 | П***7 | Кран | |
| 43 | 7***1 | Патрубок | |
| 44 | 7***0 | Труба | |
| 45 | 7***7 | Труба | |
| 46 | 5***1 | Прокладка | |
| 47 | 3***2 | Кляммер | |
| 48 | 2***1 | Пробка | |
| 49 | 7***0 | Кран |
