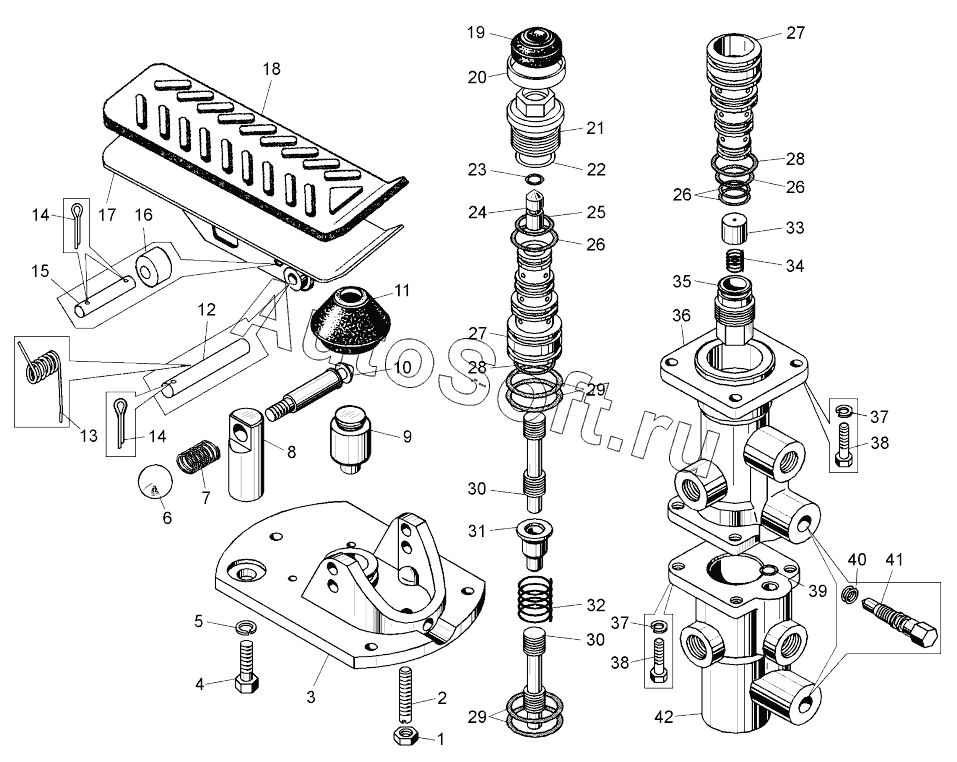

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Кран управления тормозами (78221-3514010);Valve of brakes control
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
78221-3514440
17
18
19
20
21
22
23
24
25
26
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78221-3514440 | 7***0 | Педаль | |
| 1 | Г***8 | Гайка | |
| 2 | 5***9 | Фиксатор | |
| 3 | 7***0 | Крышка корпуса крана | |
| 4 | Б***5 | Болт | |
| 5 | Ш***Т | Шайба | |
| 6 | 5***0 | Шарик | |
| 7 | 5***7 | Пружина | |
| 8 | 7***6 | Втулка | |
| 9 | 7***0 | Толкатель | |
| 10 | 7***2 | Фиксатор | |
| 11 | 5***Б | Чехол | |
| 12 | 7***7 | Ось | |
| 13 | 7***8 | Пружина | |
| 14 | Ш***6 | Шплинт | |
| 15 | 5***6 | Ось | |
| 16 | 5***4 | Ролик | |
| 17 | 7***0 | Педаль | |
| 18 | 7***6 | Накладка педали | |
| 19 | 1***5 | Элемент уравновешивающий | |
| 20 | 7***0 | Тарелка пружины | |
| 21 | 7***5 | Пробка | |
| 22 | 0***3 | Кольцо | |
| 23 | 0***3 | Кольцо | |
| 24 | 7***0 | Шток | |
| 25 | 0***3 | Кольцо | |
| 26 | 0***3 | Кольцо | |
| 27 | 7***5 | Гильза | |
| 28 | 0***3 | Кольцо | |
| 29 | 0***3 | Кольцо | |
| 30 | 7***6 | Золотник | |
| 31 | 7***8 | Толкатель | |
| 32 | 7***1 | Пружина | |
| 33 | 7***9 | Поршень | |
| 34 | 5***7 | Пружина | |
| 35 | 7***4 | Пробка | |
| 36 | 7***0 | Корпус верхний | |
| 37 | Ш***Л | Шайба | |
| 38 | Б***2 | Болт | |
| 39 | 0***3 | Кольцо | |
| 40 | 0***3 | Кольцо | |
| 41 | 7***0 | Игла | |
| 42 | 7***0 | Корпус нижний |
