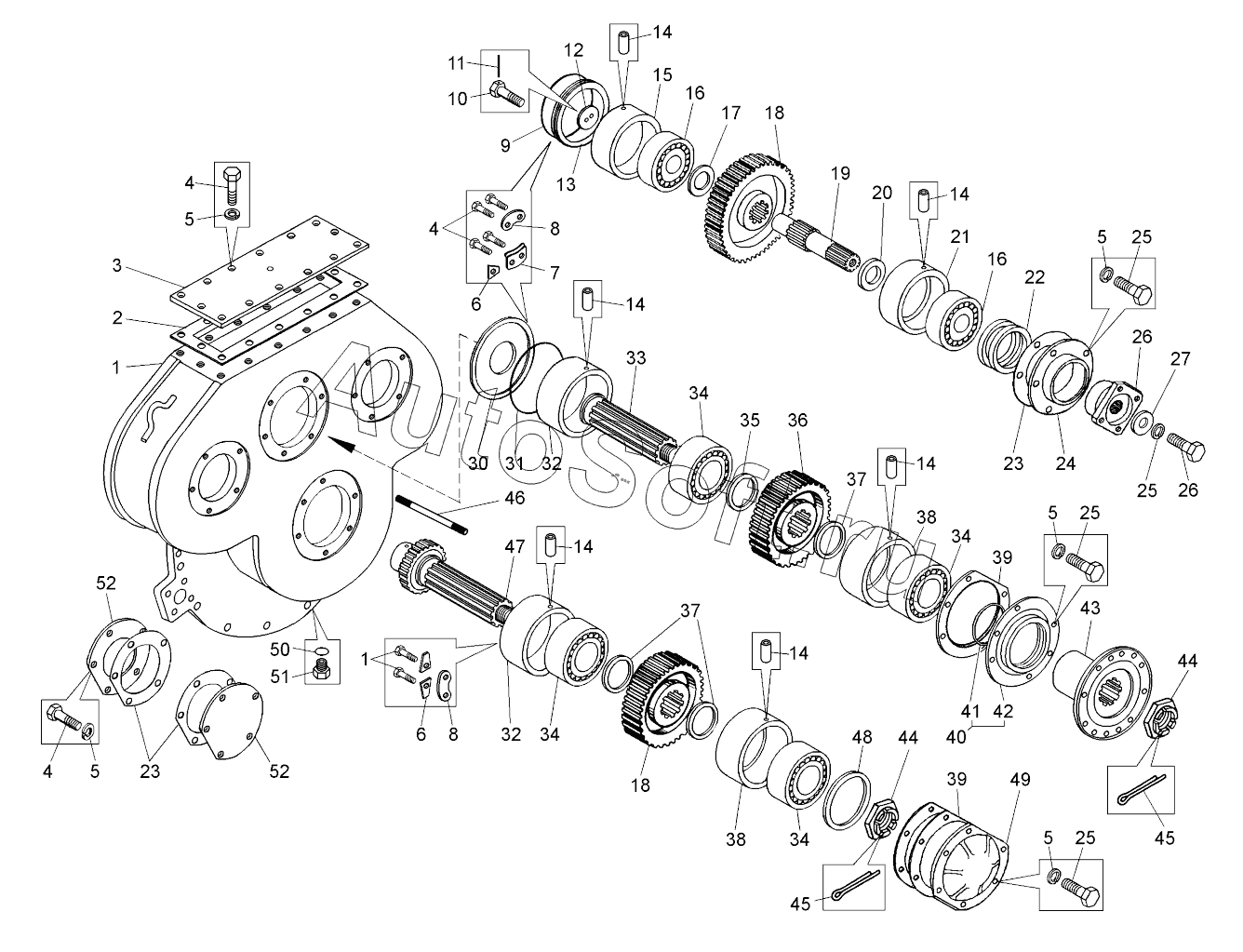

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Согласующая передача (7823-1731002-10);Matching gear
1
1
2
3
4
4
4
5
5
5
5
5
6
6
7
8
8
9
10
11
12
13
14
14
14
14
14
14
15
16
16
17
18
18
19
20
21
22
23
23
24
25
25
25
25
26
26
27
28
29
30
31
32
32
33
34
34
34
34
35
36
37
37
38
38
39
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Картер согласующей передачи | |
| 2 | 7***1 | Прокладка | |
| 3 | 7***0 | Крышка картера | |
| 4 | 2***5 | Болт | |
| 5 | 2***6 | Шайба | |
| 6 | 3***5 | Пластина | |
| 7 | 7***8 | Скоба крепления подшипника | |
| 8 | 5***6 | Скоба | |
| 9 | 1***3 | Кольцо | |
| 10 | Б***6 | Болт | |
| 11 | 2***8 | Шплинт-проволока 1.6х100 | |
| 12 | 7***2 | Шайба упорная | |
| 13 | 7***0 | Крышка | |
| 14 | 3***2 | Штифт | |
| 15 | 7***4 | Стакан | |
| 16 | 5***Н | Подшипник | |
| 17 | 7***0 | Кольцо распорное | |
| 18 | 7***5 | Шестерня | |
| 19 | 7***0 | Вал привода насоса | |
| 20 | 7***0 | Кольцо распорное | |
| 21 | 7***9 | Стакан | |
| 22 | 1***1 | Манжета | |
| 23 | 7***8 | Прокладка | |
| 24 | 7***1 | Крышка подшипника | |
| 25 | 2***7 | Болт | |
| 26 | 7***0 | Фланец | |
| 27 | 7***2 | Шайба упорная | |
| 28 | 2***9 | Шайба | |
| 29 | 2***3 | Болт | |
| 30 | 7***0 | Крышка | |
| 31 | 1***6 | Кольцо | |
| 32 | 7***0 | Стакан подшипника | |
| 33 | 7***0 | Вал первичный | |
| 34 | 5***Н | Подшипник | |
| 35 | 5***0 | Кольцо распорное | |
| 36 | 7***4 | Шестерня первичного вала | |
| 37 | 7***0 | Втулка распорная | |
| 38 | 5***0 | Стакан | |
| 39 | 5***8 | Прокладка | |
| 40 | 5***0 | Крышка | |
| 41 | 5***5 | Сальник | |
| 42 | 5***1 | Крышка первичного вала | |
| 43 | 7***1 | Фланец | |
| 44 | 3***9 | Гайка | |
| 45 | 2***6 | Шплинт | |
| 46 | 3***9 | Шпилька | |
| 47 | 7***0 | Вал вторичный | |
| 48 | 7***0 | Кольцо распорное | |
| 49 | 7***0 | Крышка | |
| 50 | 3***5 | Пробка | |
| 51 | 0***6 | Кольцо | |
| 52 | 7***0 | Крышка |
