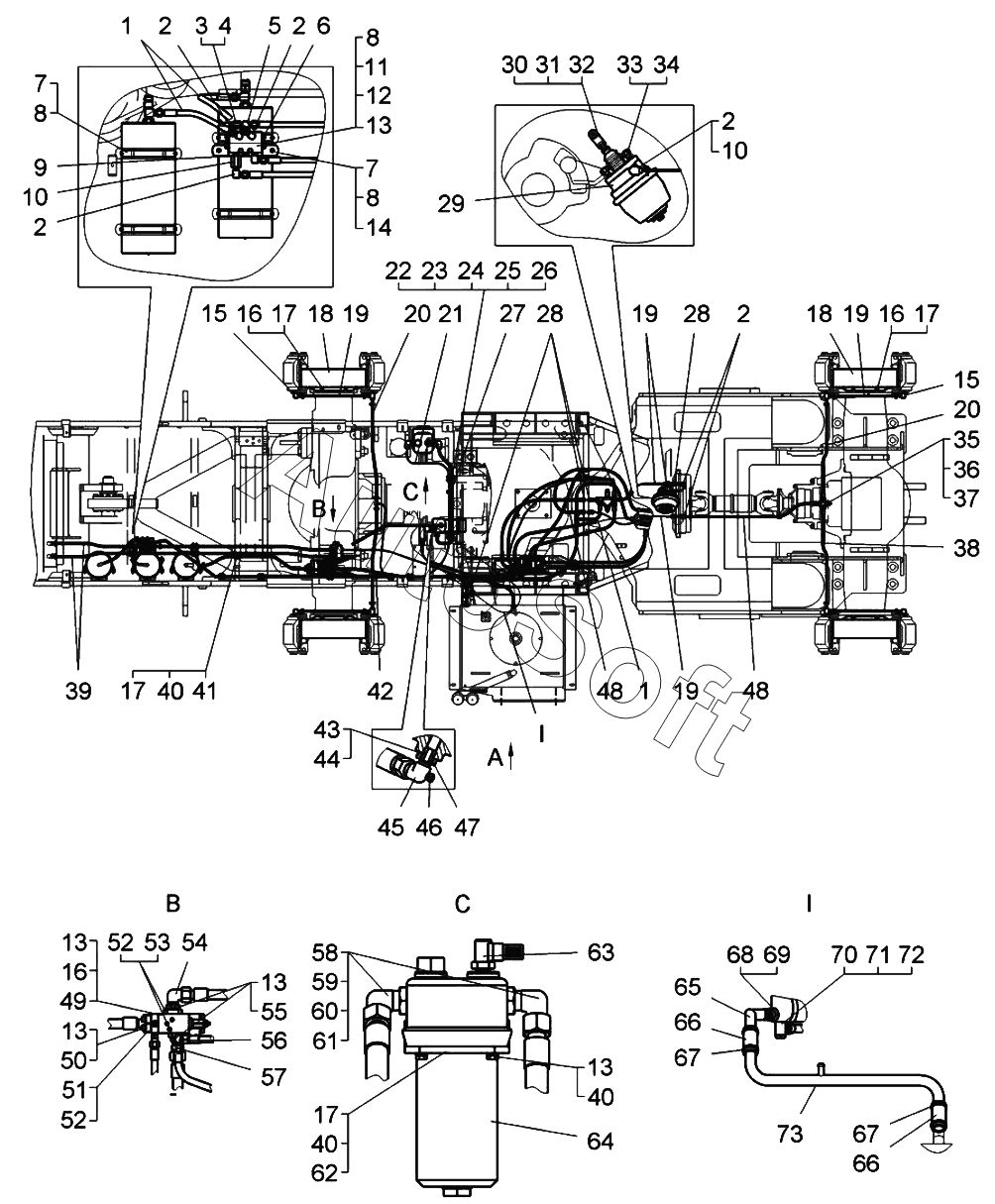

Каталог запасных частей к технике: БелАЗ 78231 (2019). Монтаж гидравлического привода тормозов (78221-3500003-70);Mounting of the brakes hydraulic drive
1
1
2
2
2
2
2
3
4
5
6
7
7
8
8
8
9
10
10
11
12
13
13
13
13
14
15
15
16
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
44
45
46
47
48
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 3***5 | Угольник (459981645) | |
| 3 | 7***8 | Переходник | |
| 4 | 7***0 | Жгут проводов датчика давления | |
| 5 | 3***5 | Угольник | |
| 6 | 2***2 | Пробка | |
| 7 | 7***0 | Хомут крепления гидроаккумулятора | |
| 8 | Г***D | Гайка шестигранная нормальная | |
| 9 | 2***3 | Пробка | |
| 10 | 7***2 | Удлинитель | |
| 11 | 7***0 | Клапан защитный двойной | |
| 12 | Б***9 | Болт M10-6gх70.68.019 | |
| 13 | Ш***6 | Шайба 10Л.65Г.06 | |
| 14 | 7***0 | Кронштейн | |
| 15 | 3***0 | Угольник | |
| 16 | Б***9 | Болт M10-6gх16.68.019 | |
| 17 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 18 | 7***0 | Щиток | |
| 19 | 7***6 | Рукав высокого давления | |
| 20 | 7***0 | Рукав высокого давления | |
| 21 | 7***0 | Рукав высокого давления | |
| 22 | 7***5 | Вкладыш | |
| 23 | 7***8 | Пластина | |
| 24 | Г***D | Гайка шестигранная нормальная | |
| 25 | Ш***6 | Шайба 8Т.65Г.06 | |
| 26 | 3***9 | Шпилька | |
| 27 | 3***3 | Штуцер | |
| 28 | 3***6 | Ниппель | |
| 29 | 7***0 | Цилиндр стояночного тормоза | |
| 30 | 5***8 | Вилка штока | |
| 31 | 5***6 | Палец | |
| 32 | Ш***9 | Шплинт 4х25.01.019 | |
| 33 | Г***D | Гайка шестигранная нормальная | |
| 34 | Ш***6 | Шайба | |
| 35 | Г***D | Гайка шестигранная низкая | |
| 36 | 3***9 | Тройник | |
| 37 | 7***0 | Клапан соединительный | |
| 38 | 7***6 | Рукав высокого давления | |
| 39 | 7***0 | Труба | |
| 40 | Б***9 | Болт M10-6gх25.68.019 | |
| 41 | 5***6 | Скоба | |
| 42 | 3***0 | Ниппель | |
| 43 | 7***8 | Шайба защитная | |
| 44 | К***3 | Кольцо 015-019-25-2-3 | |
| 45 | 3***8 | Угольник | |
| 46 | 2***1 | Пробка | |
| 47 | 3***1 | Гайка | |
| 48 | 7***0 | Рукав высокого давления | |
| 49 | 7***0 | Автомат разгрузки насоса | |
| 50 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 51 | 7***7 | Прижим | |
| 52 | К***3 | Кольцо 036-041-30-2-3 | |
| 53 | 7***0 | Фланец | |
| 54 | 3***9 | Угольник | |
| 55 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 56 | 3***3 | Тройник | |
| 57 | 7***6 | Ниппель | |
| 58 | 5***8 | Контргайка М30х2-6H | |
| 59 | 5***9 | Шайба защитная | |
| 60 | К***3 | Кольцо 027-032-30-2-3 | |
| 61 | 3***5 | Угольник | |
| 62 | 7***6 | Кронштейн | |
| 63 | И***- | Индикатор засоренности АЕ.30.2,5.Р.-.- | |
| 64 | 7***0 | Фильтр | |
| 65 | 7***0 | Угольник | |
| 66 | 7***8 | Рукав всасывающий | |
| 67 | 5***0 | Хомут | |
| 68 | К***3 | Кольцо 030-035-30-2-3 | |
| 69 | 3***7 | Штуцер | |
| 70 | 7***0 | Угольник поворотный | |
| 71 | 7***8 | Болт М27х2-6gх72 | |
| 72 | 5***9 | Прокладка | |
| 73 | 7***0 | Труба всасывающая | |
| 74 | 5***0 | Шланг соединительный | |
| 75 | Х***1 | Хомут | |
| 76 | 5***0 | Скоба | |
| 77 | Б***9 | Болт M10-6gх45.68.019 | |
| 78 | 7***4 | Пластина | |
| 79 | 7***8 | Вкладыш | |
| 80 | Г***D | Гайка шестигранная нормальная | |
| 81 | Ш***6 | Шайба 6Л.65Г.06 | |
| 82 | 3***2 | Шпилька М6х35 | |
| 83 | 7***4 | Шланг | |
| 84 | Б***9 | Болт M8-6gх70.68.019 | |
| 85 | 7***1 | Рукав высокого давления | |
| 86 | 7***2 | Шланг | |
| 87 | 7***1 | Рукав высокого давления | |
| 88 | 7***3 | Кабель соединительный с датчиком давления | |
| 89 | 7***0 | Рукав высокого давления | |
| 90 | 0***6 | Реле давления | |
| 91 | 7***1 | Переходник | |
| 92 | 3***8 | Угольник | |
| 93 | 5***4 | Прокладка | |
| 94 | 7***0 | Пневмогидроаккумулятор | |
| 95 | 7***0 | Пневмогидроаккумулятор | |
| 96 | 7***0 | Рукав высокого давления | |
| 97 | 7***0 | Рукав высокого давления | |
| 98 | 7***0 | Рукав высокого давления | |
| 99 | 7***4 | Рукав высокого давления | |
| 100 | 5***5 | Прокладка | |
| 101 | 3***1 | Кляммер | |
| 102 | 7***0 | Рукав высокого давления | |
| 103 | 7***0 | Насос | |
| 104 | Т***2 | Прокладка | |
| 105 | Б***9 | Болт M10-6gх35.68.019 | |
| 106 | 7***0 | Коллектор | |
| 107 | 3***6 | Угольник | |
| 108 | 5***4 | Прокладка | |
| 109 | 3***6 | Ниппель | |
| 110 | 0***0 | Реле давления | |
| 111 | 3***1 | Угольник | |
| 112 | 3***2 | Ниппель | |
| 113 | 4***8 | Угольник | |
| 114 | Б***9 | Болт M10-6gх65.68.019 | |
| 115 | 7***2 | Клапан редукционный | |
| 116 | 3***6 | Тройник | |
| 117 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 118 | 3***1 | Ниппель | |
| 119 | 5***2 | Прокладка | |
| 120 | 3***3 | Ниппель | |
| 121 | L***M | Кран тормозной с ручным управлением | |
| 122 | 3***8 | Переходник | |
| 123 | 0***0 | Реле давления | |
| 124 | 3***7 | Угольник | |
| 125 | 3***4 | Ниппель | |
| 126 | 7***0 | Клапан | |
| 127 | 3***1 | Штуцер |
