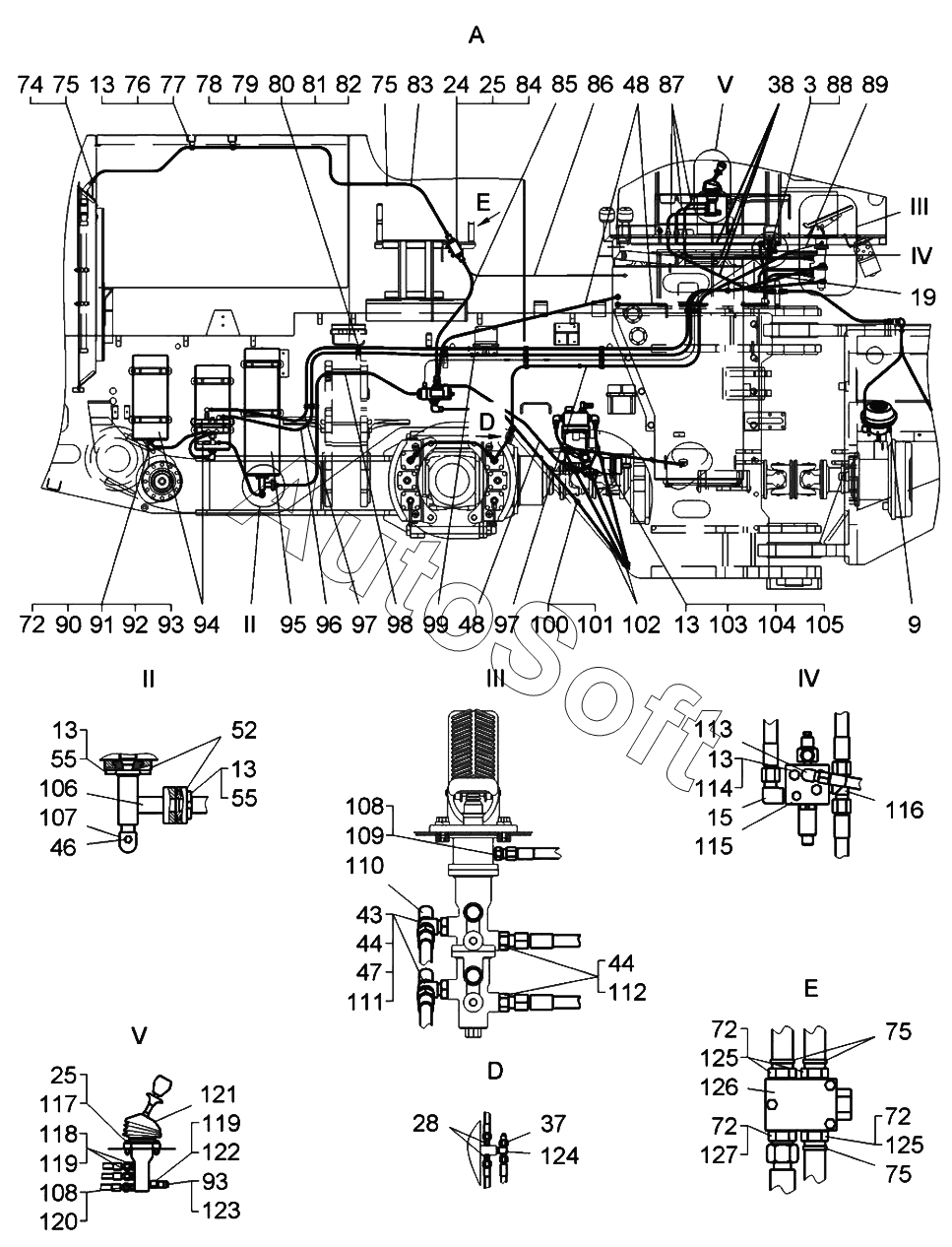

Каталог запасных частей к технике: БелАЗ 78231 (2019). Монтаж гидравлического привода тормозов (78221-3500003-70);Mounting of the brakes hydraulic drive
3
9
13
13
13
13
13
15
19
24
25
25
28
37
38
43
44
44
46
47
48
48
52
55
55
72
72
72
72
74
75
75
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
95
96
97
97
98
99
100
101
102
103
104
105
106
107
108
108
109
110
111
112
113
114
115
116
117
118
119
119
120
121
122
123
124
125
125
126
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 3***5 | Угольник (459981645) | |
| 3 | 7***8 | Переходник | |
| 4 | 7***0 | Жгут проводов датчика давления | |
| 5 | 3***5 | Угольник | |
| 6 | 2***2 | Пробка | |
| 7 | 7***0 | Хомут крепления гидроаккумулятора | |
| 8 | Г***D | Гайка шестигранная нормальная | |
| 9 | 2***3 | Пробка | |
| 10 | 7***2 | Удлинитель | |
| 11 | 7***0 | Клапан защитный двойной | |
| 12 | Б***9 | Болт M10-6gх70.68.019 | |
| 13 | Ш***6 | Шайба 10Л.65Г.06 | |
| 14 | 7***0 | Кронштейн | |
| 15 | 3***0 | Угольник | |
| 16 | Б***9 | Болт M10-6gх16.68.019 | |
| 17 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 18 | 7***0 | Щиток | |
| 19 | 7***6 | Рукав высокого давления | |
| 20 | 7***0 | Рукав высокого давления | |
| 21 | 7***0 | Рукав высокого давления | |
| 22 | 7***5 | Вкладыш | |
| 23 | 7***8 | Пластина | |
| 24 | Г***D | Гайка шестигранная нормальная | |
| 25 | Ш***6 | Шайба 8Т.65Г.06 | |
| 26 | 3***9 | Шпилька | |
| 27 | 3***3 | Штуцер | |
| 28 | 3***6 | Ниппель | |
| 29 | 7***0 | Цилиндр стояночного тормоза | |
| 30 | 5***8 | Вилка штока | |
| 31 | 5***6 | Палец | |
| 32 | Ш***9 | Шплинт 4х25.01.019 | |
| 33 | Г***D | Гайка шестигранная нормальная | |
| 34 | Ш***6 | Шайба | |
| 35 | Г***D | Гайка шестигранная низкая | |
| 36 | 3***9 | Тройник | |
| 37 | 7***0 | Клапан соединительный | |
| 38 | 7***6 | Рукав высокого давления | |
| 39 | 7***0 | Труба | |
| 40 | Б***9 | Болт M10-6gх25.68.019 | |
| 41 | 5***6 | Скоба | |
| 42 | 3***0 | Ниппель | |
| 43 | 7***8 | Шайба защитная | |
| 44 | К***3 | Кольцо 015-019-25-2-3 | |
| 45 | 3***8 | Угольник | |
| 46 | 2***1 | Пробка | |
| 47 | 3***1 | Гайка | |
| 48 | 7***0 | Рукав высокого давления | |
| 49 | 7***0 | Автомат разгрузки насоса | |
| 50 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 51 | 7***7 | Прижим | |
| 52 | К***3 | Кольцо 036-041-30-2-3 | |
| 53 | 7***0 | Фланец | |
| 54 | 3***9 | Угольник | |
| 55 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 56 | 3***3 | Тройник | |
| 57 | 7***6 | Ниппель | |
| 58 | 5***8 | Контргайка М30х2-6H | |
| 59 | 5***9 | Шайба защитная | |
| 60 | К***3 | Кольцо 027-032-30-2-3 | |
| 61 | 3***5 | Угольник | |
| 62 | 7***6 | Кронштейн | |
| 63 | И***- | Индикатор засоренности АЕ.30.2,5.Р.-.- | |
| 64 | 7***0 | Фильтр | |
| 65 | 7***0 | Угольник | |
| 66 | 7***8 | Рукав всасывающий | |
| 67 | 5***0 | Хомут | |
| 68 | К***3 | Кольцо 030-035-30-2-3 | |
| 69 | 3***7 | Штуцер | |
| 70 | 7***0 | Угольник поворотный | |
| 71 | 7***8 | Болт М27х2-6gх72 | |
| 72 | 5***9 | Прокладка | |
| 73 | 7***0 | Труба всасывающая | |
| 74 | 5***0 | Шланг соединительный | |
| 75 | Х***1 | Хомут | |
| 76 | 5***0 | Скоба | |
| 77 | Б***9 | Болт M10-6gх45.68.019 | |
| 78 | 7***4 | Пластина | |
| 79 | 7***8 | Вкладыш | |
| 80 | Г***D | Гайка шестигранная нормальная | |
| 81 | Ш***6 | Шайба 6Л.65Г.06 | |
| 82 | 3***2 | Шпилька М6х35 | |
| 83 | 7***4 | Шланг | |
| 84 | Б***9 | Болт M8-6gх70.68.019 | |
| 85 | 7***1 | Рукав высокого давления | |
| 86 | 7***2 | Шланг | |
| 87 | 7***1 | Рукав высокого давления | |
| 88 | 7***3 | Кабель соединительный с датчиком давления | |
| 89 | 7***0 | Рукав высокого давления | |
| 90 | 0***6 | Реле давления | |
| 91 | 7***1 | Переходник | |
| 92 | 3***8 | Угольник | |
| 93 | 5***4 | Прокладка | |
| 94 | 7***0 | Пневмогидроаккумулятор | |
| 95 | 7***0 | Пневмогидроаккумулятор | |
| 96 | 7***0 | Рукав высокого давления | |
| 97 | 7***0 | Рукав высокого давления | |
| 98 | 7***0 | Рукав высокого давления | |
| 99 | 7***4 | Рукав высокого давления | |
| 100 | 5***5 | Прокладка | |
| 101 | 3***1 | Кляммер | |
| 102 | 7***0 | Рукав высокого давления | |
| 103 | 7***0 | Насос | |
| 104 | Т***2 | Прокладка | |
| 105 | Б***9 | Болт M10-6gх35.68.019 | |
| 106 | 7***0 | Коллектор | |
| 107 | 3***6 | Угольник | |
| 108 | 5***4 | Прокладка | |
| 109 | 3***6 | Ниппель | |
| 110 | 0***0 | Реле давления | |
| 111 | 3***1 | Угольник | |
| 112 | 3***2 | Ниппель | |
| 113 | 4***8 | Угольник | |
| 114 | Б***9 | Болт M10-6gх65.68.019 | |
| 115 | 7***2 | Клапан редукционный | |
| 116 | 3***6 | Тройник | |
| 117 | С***D | Винт с цилиндрической головкой и шестигранным углублением под ключ | |
| 118 | 3***1 | Ниппель | |
| 119 | 5***2 | Прокладка | |
| 120 | 3***3 | Ниппель | |
| 121 | L***M | Кран тормозной с ручным управлением | |
| 122 | 3***8 | Переходник | |
| 123 | 0***0 | Реле давления | |
| 124 | 3***7 | Угольник | |
| 125 | 3***4 | Ниппель | |
| 126 | 7***0 | Клапан | |
| 127 | 3***1 | Штуцер |
