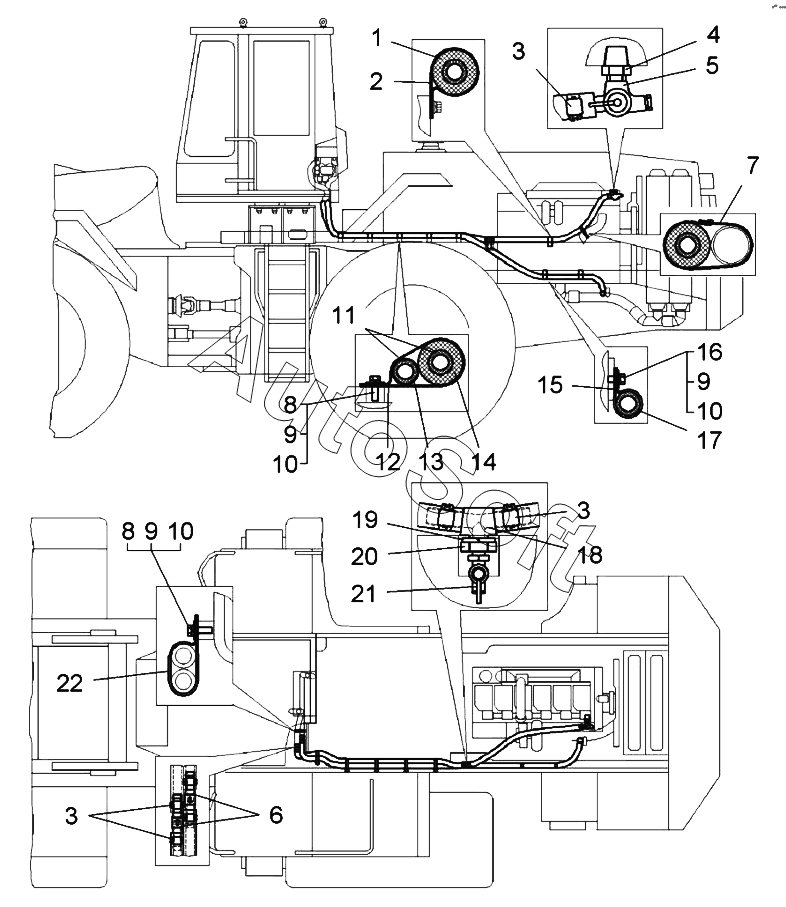

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка трубопроводов отопителя (78211-8100005);Installation of piping unit
12
22
21
20
19
18
17
16
15
14
13
1
11
10
10
10
9
9
9
8
8
7
6
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Термоизоляция | |
| 2 | 3***8 | Кляммер | |
| 3 | Х***1 | Хомут TORRO S16-27/1271 | |
| 4 | 7***3 | Переходник | |
| 5 | К***О | Кран ВС11-О | |
| 6 | 7***6 | Штуцер шланга | |
| 7 | 5***2 | Хомут электромонтажный | |
| 8 | Б***) | Болт M6-6gx20.68.019(S10) | |
| 9 | Ш***9 | Шайба | |
| 10 | Ш***6 | Шайба | |
| 11 | 7***6 | Шланг | |
| 12 | 5***2 | Кляммер | |
| 13 | 5***2 | Трубка | |
| 14 | 7***0 | Термоизоляция | |
| 15 | 3***2 | Кляммер | |
| 16 | Б***) | Болт M6-6gx16.68.019(S10) | |
| 17 | 5***4 | Трубка | |
| 18 | 7***8 | Соединитель трубопроводов | |
| 19 | Ш***6 | Шайба | |
| 20 | Г***) | Гайка М20х1,5-6H.6.019 (S30) | |
| 21 | К***О | Кран ПС7-О | |
| 22 | 5***5 | Трубка |
