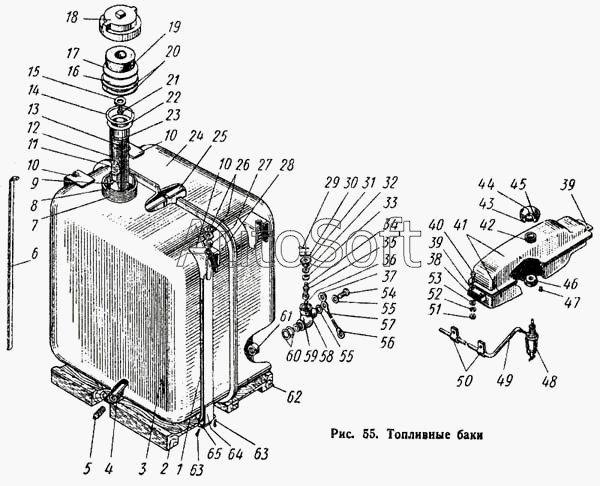

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Топливные баки
37
46
45
44
43
42
41
40
39
38
47
36
35
34
33
32
31
30
29
56
65
64
63
62
61
60
59
58
57
28
55
54
53
52
51
50
49
48
8
7
6
5
4
3
2
1
9
18
27
26
25
24
23
22
21
20
19
17
16
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.50.022-1 | 5***1 | Крышка в сборе | |
| 54.50.023А | 5***А | Фильтр в сборе | |
| 54.50.033 | 5***3 | Каркас фильтра в сборе | |
| 54.50.045АТ | 5***Т | Пробка бензинового бачка в сборе | |
| 74.50.039 | 7***9 | Краник топливный | |
| Т4.50.001 | Т***1 | Установка топливного бака | |
| Т4.50.007-1 | Т***1 | Корпус топливного бака в сборе | |
| Т4.50.012 | Т***2 | Лента в сборе | |
| Т4.50.014 | Т***4 | Установка бака | |
| Т4.50.015 | Т***5 | Бак в сборе | |
| Т4.50.017 | Т***7 | Топливопровод в сборе | |
| 1 | Т***2 | Прокладка | |
| 2 | Т***2 | Брус правый | |
| 3 | Т***1 | Боковина правая | |
| 4 | 4***9 | Корпус крана спускного | |
| 5 | 3***Б | Кран спускной | |
| 6 | Т***9 | Линейка мерная | |
| 7 | 5***1 | Горловина бака | |
| 8 | 5***1 | Полоса фильтра | |
| 9 | 5***0 | Дно фильтра | |
| 10 | Т***1 | Кронштейн | |
| 11 | 5***2 | Каркас сетки | |
| 12 | 5***А | Сетка-фильтра | |
| 13 | 5***2 | Полоса фильтра | |
| 14 | 5***1 | Кольцо пружинное горловины бака | |
| 15 | 5***5 | Шайба | |
| 16 | 5***8 | шайба опорная | |
| 17 | 5***4 | Прокладка шайбы | |
| 18 | 5***1 | Крышка горловины топливного бака | |
| 19 | 5***1 | Набивка фильтрующая | |
| 20 | 5***7 | Прокладка заливной горловины | |
| 21 | 5***2 | Болт | |
| 22 | 5***1 | Ободок фильтра | |
| 23 | 5***3 | Полоса фильтра | |
| 24 | Т***1 | Боковина левая | |
| 25 | Т***1 | Перегородка бака | |
| 26 | Г***4 | Гайка М14 | |
| 27 | Т***0 | Сухарик | |
| 28 | Т***0 | Болт | |
| 29 | Ш***2 | Шплинт | |
| 30 | 5***1 | Ручка краника | |
| 31 | 5***1 | Гайка поджимная | |
| 32 | 5***9 | Шайба сальника | |
| 33 | 5***0 | Сальник графито-асбестовый | |
| 34 | 5***3 | Стержень краника | |
| 35 | 5***8 | Шайба | |
| 36 | Ш***2 | Шар | |
| 37 | 1***5 | Защитная втулка | |
| 38 | Т***4 | Прокладка | |
| 39 | Т***7 | Ушко | |
| 40 | Б***5 | Болт М8Х35, ГОСТ 7796-62 | |
| 41 | 5***1 | Половины бензинового бачка верхняя и нижняя | |
| 42 | 6***1 | Горловина бензинового бачка | |
| 43 | 5***Т | Прокладка крышки бачка | |
| 44 | 5***0 | Фильтрующая набивка | |
| 45 | 5***Т | Крышка горловины бензинового бачка | |
| 46 | Т***6 | Бонка | |
| 47 | 5***2 | Пробка | |
| 48 | А***В | Фильтр-отстойник в сборе | |
| 49 | Т***3 | Топливопровод | |
| 50 | 5***2 | Скоба закрытая | |
| 51 | Г***8 | Гайка | |
| 52 | Ш***Н | Шайба пружинная | |
| 53 | Ш***8 | Шайба | |
| 54 | 1***0 | Болт поворотного угольника | |
| 55 | 1***6 | Прокладка | |
| 56 | 5***6 | Поворотный угольник | |
| 57 | Т***1 | Топливопровод | |
| 58 | 5***2 | Пружина краника | |
| 59 | 7***0 | Корпус краника | |
| 60 | 5***т | Прокладка краника | |
| 61 | 7***0 | Бобышка бака | |
| 62 | Т***2 | Брус левый | |
| 63 | Ш***5 | Шплинт | |
| 64 | Т***1 | Лента | |
| 65 | Т***8 | Палец |
