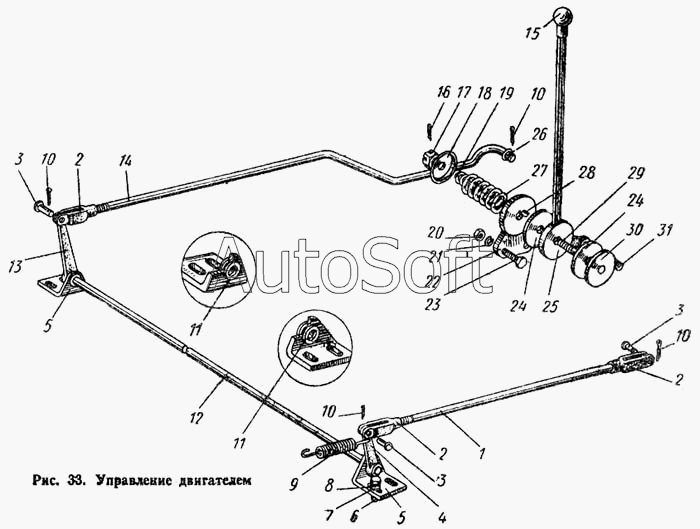

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Управление двигателем
22
13
14
15
16
17
18
19
20
21
12
23
24
25
26
27
28
29
30
31
3
1
2
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.20.010-3 | 0***3 | Нажимной диск с осью в сборе | |
| Т4.20.001 | Т***1 | Управление двигателем | |
| Т4.20.002 | Т***2 | Кронштейн в сборе | |
| Т4.20.004 | Т***4 | Фрикцион ручного управления двигателем | |
| Т4.20.005-1 | Т***1 | Тяга управления в сборе | |
| Т4.20.006-1 | Т***1 | Валик переходной в сборе | |
| Т4.20.007 | Т***7 | Рычаг ручного управления двигателем | |
| Т4.20.008 | Т***8 | Тяга в сборе | |
| 1 | Т***3 | Тяга | |
| 2 | А***А | Вилка | |
| 3 | 5***5 | Ось | |
| 4 | 6***4 | Рычаг управления двигателем | |
| 5 | Т***0 | Кронштейн | |
| 6 | Б***0 | Болт | |
| 7 | Ш***0 | Шайба | |
| 8 | Ш***Т | Шайба пружинная | |
| 9 | 6***3 | Пружина | |
| 10 | Ш***4 | Шплинт 2,5Х14 | |
| 11 | Т***7 | Втулка | |
| 12 | Т***1 | Валик переходной | |
| 13 | Т***3 | Рычаг | |
| 14 | Т***1 | Тяга управления | |
| 15 | 5***7 | Рукоятка рычага | |
| 16 | 1***5 | Шплинт 3,2Х25 | |
| 17 | Г***5 | Гайка | |
| 18 | Т***3 | Чашка | |
| 19 | А***Б | Пружина | |
| 20 | Г***8 | Гайка | |
| 21 | Ш***П | Шайба пружинная | |
| 22 | Т***1 | Кронштейн | |
| 23 | Б***0 | Болт | |
| 24 | 5***5 | Прокладка | |
| 25 | Т***2 | Рычаг | |
| 26 | Ш***8 | Шайба | |
| 27 | 5***1 | Пружина | |
| 28 | Ш***3 | Шпонка сегментная | |
| 29 | 0***1 | Ось | |
| 30 | 0***1 | Шайба | |
| 31 | 6***9 | Палец рычага управления |
