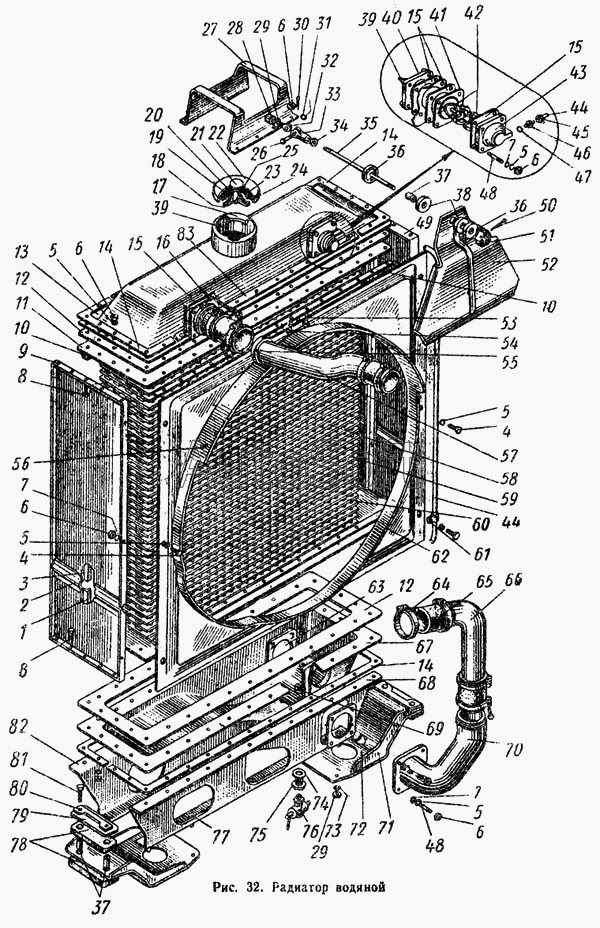

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Радиатор водяной
46
58
57
56
55
54
53
52
51
50
49
48
47
59
45
44
43
42
41
40
39
38
37
36
35
71
83
82
81
80
79
78
77
76
75
74
73
72
34
70
69
68
67
66
65
64
63
62
61
60
8
7
6
5
4
3
2
1
9
21
33
32
31
30
29
28
27
26
25
24
23
22
20
19
18
17
16
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77У.13.016сб | 7***б | Сердцевина водяного радиатора | |
| 85У.13.051 | 8***1 | Кронштейн в сборе | |
| 85У.13.052 | 8***2 | Крышка заливной горловины в сборе | |
| 85У.13.053 | 8***3 | Стойка радиатора левая в сборе | |
| 85У.13.054 | 8***4 | Стойка радиатора правая в сборе | |
| 85У.13.055 | 8***5 | Бак радиатора нижний в сборе | |
| 85У.13.056 | 8***6 | Стенка основания радиатора в сборе | |
| 85У.13.057 | 8***7 | Стенка основания радиатора в сборе | |
| М04.13-001-1 | М***1 | Установка водяного радиатора | |
| М04.13.002-1 | М***1 | Радиатор водяной с кожухом в сборе | |
| М04.13.012-1 | М***1 | Кронштейн водяного радиатора в сборе | |
| М04.13.015 | М***5 | Кожух вентилятора | |
| М04.13.020 | М***0 | Патрубок переходной верхний в сборе | |
| М04.13.031 | М***1 | Тяга в сборе | |
| М04У.13.003 | М***3 | Радиатор водяной в сборе | |
| М04У.13.050сб | М***б | Бак радиатора верхний в сборе | |
| М04У.13.058 | М***8 | Трубка пароотводная в сборе | |
| 1 | 8***3 | Перегородка малая | |
| 2 | 8***1 | Желобок | |
| 3 | 8***2 | Перегородка | |
| 4 | Б***6 | Болт | |
| 5 | Ш***Н | Шайба пружинная | |
| 6 | Г***8 | Гайка | |
| 7 | Ш***8 | Шайба | |
| 8 | Б***5 | Болт | |
| 9 | 8***9 | Стойка радиатора левая | |
| 10 | М***3 | Накладка внутренняя | |
| 11 | 7***2 | Пластина опорная | |
| 12 | М***8 | Прокладка баков | |
| 13 | 8***1 | Бак радиатора верхний | |
| 14 | М***1 | Накладка угловая | |
| 15 | М***3 | Прокладка | |
| 16 | М***7 | Патрубок верхнего бака | |
| 17 | 1***8 | Горловина радиатора | |
| 18 | 8***6 | Маховичок | |
| 19 | 8***3 | Шайба большая | |
| 20 | 8***2 | Шайба | |
| 21 | 8***8 | Стержень | |
| 22 | 8***7 | Корпус крышки | |
| 23 | 8***5 | Шайба коническая | |
| 24 | 8***4 | Прокладка | |
| 25 | 7***4 | Кольцо стопорное | |
| 26 | М***2 | Ось | |
| 27 | 8***6 | Кронштейн верхнего бака | |
| 28 | 8***5 | Бонка | |
| 29 | Г***2 | Гайка | |
| 30 | Ш***0 | Шплинт | |
| 31 | Ш***2 | Шайба | |
| 32 | М***2 | Проушина | |
| 33 | А***7 | Вилка | |
| 34 | Г***5 | Гайка | |
| 35 | М***0 | Тяга | |
| 36 | Т***3 | Чашка | |
| 37 | М***9 | Втулка | |
| 38 | Т***1 | Прокладка | |
| 39 | 7***0 | Трубка паровая | |
| 40 | М***9 | Фланец | |
| 41 | 8***8 | Седло клапана | |
| 42 | 7***1 | Клапан-паровоздушный в сборе | |
| 43 | 8***6 | Корпус паровоздушного клапана | |
| 44 | М***7 | Трубка пароотводная | |
| 45 | 7***8 | Гайка соединительная под развальцовку | |
| 46 | 7***1 | Штуцер | |
| 47 | 7***0 | Кольцо уплотняющее | |
| 48 | Ш***5 | Шпилька АМ8Х25 | |
| 49 | 8***0 | Стойка радиатора правая | |
| 50 | 1***5 | Шплинт 3,2Х25 | |
| 51 | Г***5 | Гайка | |
| 52 | М***1 | Кронштейн | |
| 53 | Б***0 | Болт | |
| 54 | Б***0 | Болт | |
| 55 | 0***2 | Насадок | |
| 56 | 0***0 | Болт | |
| 57 | М***2 | Патрубок переходной верхний | |
| 58 | 7***3 | Пластина радиатора охлаждающая | |
| 59 | 7***4 | Трубка радиатора распорная | |
| 60 | 7***5 | Трубка радиатора охлаждающая | |
| 61 | 7***2 | Скоба | |
| 62 | М***8 | Кожух вентилятора | |
| 63 | 8***3 | Заглушка | |
| 64 | Х***8 | Хомутик стяжной в сборе | |
| 65 | М***0 | Муфта | |
| 66 | М***1 | Патрубок переходной нижний | |
| 67 | 8***1 | Бак радиатора нижний | |
| 68 | 8***5 | Стенка основания радиатора | |
| 69 | 8***4 | Бонка | |
| 70 | 8***2 | Патрубок нижнего бака | |
| 71 | М***6 | Ребро жесткости | |
| 72 | М***2 | Кронштейн водяного радиатора | |
| 73 | Ш***Т | Шайба пружинная | |
| 74 | М***0 | Прокладка | |
| 75 | М***9 | Штуцер | |
| 76 | К***" | Храни к сливной | |
| 77 | Б***5 | Болт | |
| 78 | М***1 | Подушка | |
| 79 | М***0 | Накладка | |
| 80 | М***8 | Пластина замковая | |
| 81 | Б***0 | Болт | |
| 82 | 8***4 | Стенка основания радиатора | |
| 83 | М***2 | Накладка наружная |
