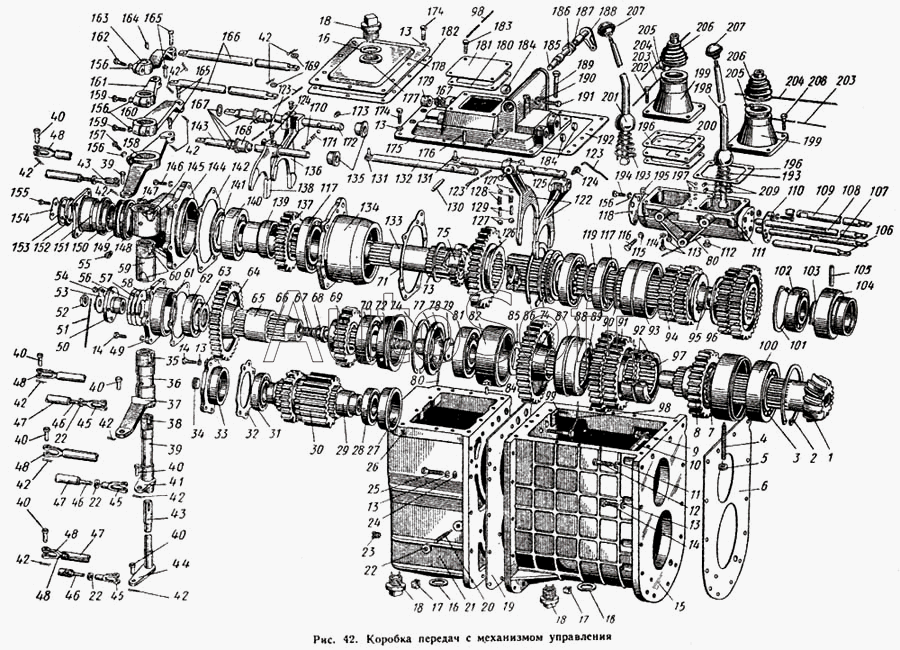

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Коробка передач с механизмом управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
77
78
79
80
81
82
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.38.028-2 | 5***2 | Пробка магнитная | |
| Т4.37.015 | Т***5 | Валик переключения первой и второй передач в сборе | |
| Т4.37.016 | Т***6 | Валик переключения третьей и четвертой передач в сборе | |
| Т4.37А.001 | Т***1 | Коробка передач с механизмом управления в сборе | |
| Т4.37А.002 | Т***2 | Колонка управления в сборе | |
| Т4.37А.003 | Т***3 | Коробка передач в сборе | |
| Т4.37А.004 | Т***4 | Вал промежуточный в сборе | |
| Т4.37А.006 | Т***6 | Валик первой и второй передач в сборе | |
| Т4.37А.007 | Т***7 | Труба третьей в четвертой передач в сборе | |
| Т4.37А.008 | Т***8 | Труба реверса в сборе | |
| Т4.37А.009 | Т***9 | Труба-редуктора в сборе | |
| Т4.37А.010 | Т***0 | Корпус, промежуточный в сборе | |
| Т4.37А.011 | Т***1 | Труба третьей и четвертой передач с рычагом в сбор | |
| Т4.37А.012-1 | Т***1 | Труба реверса с рычагом в сборе | |
| Т4.37А.014 | Т***4 | Тяга в сборе | |
| Т4.37А.018 | Т***8 | Крышка корпуса реверс-редуктора в сборе | |
| Т4.37А.019 | Т***9 | Валик блокировки в сборе | |
| Т4.37А.020-1 | Т***1 | Грязеуловитель в оборе | |
| Т4.37А.022-1 | Т***1 | Грязеуловитель в сборе | |
| 1 | Т***7 | Вал вторичный | |
| 2 | 0***9 | Кольцо 1Б-160Г | |
| 3 | Р***М | Роликоподшипник | |
| 4 | 0***7 | Винт установочный | |
| 5 | Г***4 | Гайка М14 | |
| 6 | Т***6 | Прокладка | |
| 7 | Т***6 | Кольцо распорное | |
| 8 | Т***7 | Шестерня четвертой передачи | |
| 9 | М***2 | Болт М16Х55 кл. 2 | |
| 10 | М***0 | Пластина стопорная | |
| 11 | Ш***Н | Шайба пружинная 16Н65Г, ГОСТ 6402-61 | |
| 12 | Т***9 | Болт М16х45 кл. 2 | |
| 13 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 14 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 15 | Т***6 | Корпус коробки, передач | |
| 16 | 5***3 | Кольцо уплотняющее | |
| 17 | 5***2 | Магнит | |
| 18 | 5***1 | Пробка с держателями | |
| 19 | Т***1 | Прокладка | |
| 20 | Т***9 | Винт установочный (специальный) | |
| 21 | Т***4 | Корпус реверс-редуктора | |
| 22 | Г***5 | Гайка | |
| 23 | Р***" | Пробка | |
| 24 | Ш***2 | Шайба | |
| 25 | Б***5 | Болт | |
| 26 | Т***9 | Уголок | |
| 27 | Т***1 | Стакан | |
| 28 | Р***1 | Роликоподшипник | |
| 29 | Т***5 | Вал реверса | |
| 30 | Т***1 | Шестерня реверса | |
| 31 | Р***1 | Роликоподшипник | |
| 32 | Т***1 | Прокладка | |
| 33 | Т***1 | Корпус подшипника | |
| 34 | Р***" | Пробка | |
| 35 | Т***1 | Втулка | |
| 36 | Т***1 | Труба реверса | |
| 37 | Т***1 | Рычаг реверса нижний | |
| 38 | Т***0 | Втулка | |
| 39 | Т***0 | Труба третьей и четвертой передач | |
| 40 | Т***6 | Ось | |
| 41 | Т***4 | Рычаг третьей и четвертой передач нижний | |
| 42 | Ш***0 | Шплинт | |
| 43 | Т***9 | Валик первой и второй передач | |
| 44 | Т***3 | Рычаг первой и второй передач нижний | |
| 45 | А***7 | Вилка | |
| 46 | Т***4 | Наконечник | |
| 47 | Т***7 | Тяга | |
| 48 | Т***3 | Вилка | |
| 49 | Т***1 | Корпус подшипника | |
| 50 | Т***6 | Фланец упорный | |
| 51 | П***0 | Проволока | |
| 52 | Г***5 | Гайка | |
| 53 | Т***8 | Шайба замковая | |
| 54 | Б***0 | Болт | |
| 55 | I***1 | Масленка I-А1, ГОСТ 1303-56 | |
| 56 | Т***5 | Прокладка регулировочная | |
| 57 | Т***4 | Прокладка регулировочная | |
| 58 | Т***3 | Прокладка регулировочная | |
| 59 | Т***2 | Труба редуктора | |
| 60 | Т***2 | Втулка | |
| 61 | Т***0 | Прокладка регулировочная | |
| 61 | Т***1 | Прокладка регулировочная | |
| 61 | Т***2 | Прокладка регулировочная | |
| 62 | Р***М | Роликоподшипник | |
| 63 | Т***2 | Кольцо упорное | |
| 64 | Т***0 | Шестерня редуктора большая | |
| 65 | Т***1 | Втулка шлицевая | |
| 66 | Т***9 | Вал редуктора | |
| 67 | Т***0 | Стержень регулировочный | |
| 68 | 5***6 | Кольцо уплотнительное | |
| 69 | Т***1 | Шестерня редуктора малая | |
| 70 | Р***1 | Роликоподшипник | |
| 71 | Т***7 | Прокладка | |
| 72 | Т***2 | Стакан подшипника вала редуктора (задний) | |
| 73 | Т***2 | Кольцо упорное | |
| 74 | 0***6 | Кольцо 1Б-140 | |
| 75 | 0***2 | Втулка шлицевая | |
| 77 | Т***1 | Головка регулировочного стержня | |
| 78 | Б***0 | Болт | |
| 79 | 0***5 | Шайба упорная | |
| 80 | П***0 | Проволока | |
| 81 | Ш***1 | Шарикоподшипник | |
| 82 | Т***1 | Стакан подшипника вторичного вала (передний) | |
| 84 | Ш***2 | Штифт цилиндрический | |
| 85 | 0***1 | Кольцо упорное | |
| 86 | 0***4 | Кольцо НК-152 | |
| 87 | Т***4 | Шестерня первой передачи | |
| 88 | 0***8 | Диск грязеуловителя | |
| 89 | Т***1 | Ступица грязеуловителя | |
| 90 | 0***4 | Кольцо 1Б-80 | |
| 91 | Т***5 | Блок шестерен | |
| 92 | Т***8 | Диск грязеуловителя | |
| 93 | Т***1 | Стакан | |
| 94 | Т***2 | Блок шестерен первой и второй передач | |
| 95 | Т***4 | Вал первичный | |
| 96 | Т***9 | Блок шестерен третьей и четвертой передач | |
| 97 | Т***1 | Ступица грязеуловителя | |
| 98 | П***0 | Проволока | |
| 99 | Б***5 | Болт | |
| 100 | 0***9 | Стакан подшипника вторичного вала (задний) | |
| 101 | Т***4 | Кольцо 1Б-120 | |
| 102 | Р***К | Роликоподшипник | |
| 103 | Т***7 | Кольцо 1 Б-55 | |
| 104 | Т***8 | Стакан | |
| 105 | Т***9 | Стопор | |
| 106 | Т***2 | Ползун переключения первой и второй передач | |
| 107 | Т***9 | Ползун переключения третьей и четвертой передач | |
| 108 | Т***3 | Ползун переключения реверса | |
| 109 | Т***0 | Ползун переключения редуктора | |
| 110 | Т***5 | Крышка задняя | |
| 111 | Т***1 | Корпус колонок | |
| 112 | Р***" | Пробка | |
| 113 | Т***5 | Винт специальный | |
| 114 | Т***6 | Кольцо | |
| 115 | Ш***Т | Шайба пружинная | |
| 116 | Б***0 | Болт | |
| 117 | Ш***6 | Шарикоподшипник | |
| 118 | Т***4 | Крышка передняя | |
| 119 | Т***8 | Кольцо промежуточное | |
| 122 | Т***4 | Вилка переключения передач | |
| 123 | П***0 | Проволока диаметром 1,6Х210 | |
| 124 | Т***5 | Винт, установочный | |
| 125 | Т***2 | Валик переключения третьей и четвертой передач | |
| 126 | Т***8 | Шестерня подвижная | |
| 127 | Ш***4 | Шар | |
| 128 | А***4 | Пружина | |
| 129 | Т***1 | Стопор блокировки | |
| 130 | Т***6 | Стопор замка | |
| 131 | Т***3 | Ось | |
| 132 | Т***7 | Валик переключения первой и второй передач | |
| 133 | Т***2 | Вал промежуточный | |
| 134 | Т***6 | Корпус промежуточный | |
| 135 | Т***6 | Втулка | |
| 136 | Т***4 | Вилка переключения реверса | |
| 137 | Т***0 | Шестерня ведущая | |
| 138 | Т***3 | Вилка переключения редуктора | |
| 139 | Т***7 | Втулка распорная | |
| 140 | Ш***3 | Шарикоподшипник | |
| 141 | Т***2 | Шайба маслоотражательная | |
| 142 | Т***9 | Прокладка | |
| 143 | Т***6 | Валик переключения редуктора | |
| 144 | Т***6 | Корпус промежуточный | |
| 145 | Т***3 | Втулка | |
| 146 | Б***5 | Болт | |
| 147 | Б***0 | Болт | |
| 148 | А***б | Манжета I-I-80, Н536-66 | |
| 149 | 0***5 | Кольцо-сальник | |
| 150 | 0***4 | Обойма сальника | |
| 151 | Т***3 | Фланец кардана | |
| 152 | Т***0 | Втулка конусная | |
| 153 | Т***6 | Шайба торцовая | |
| 154 | Т***3 | Планка стопорная | |
| 155 | Б***0 | Болт | |
| 156 | Ш***Т | Шайба пружинная | |
| 157 | Б***0 | Болт М10Х40, ГОСТ 7795-62 | |
| 158 | Т***9 | Рычаг редуктора | |
| 159 | Б***5 | Болт М10Х35, ГОСТ 7796-62 | |
| 160 | Т***0 | Рычаг реверса верхний | |
| 161 | Т***8 | Рычаг третьей и четвертой передач верхний | |
| 162 | Б***0 | Болт | |
| 163 | Т***7 | Рычаг первой и второй передач верхний | |
| 164 | Ш***9 | Шпонка | |
| 165 | Т***5 | Ось специальная | |
| 166 | Т***1 | Валик промежуточный | |
| 167 | Г***1 | Кольцо уплотнительное | |
| 168 | Т***4 | Корпус уплотнения | |
| 169 | Ш***0 | Шайба | |
| 170 | Т***8 | Стопор фиксатора | |
| 171 | 0***1 | Пружина фиксатора | |
| 172 | Т***7 | Валик переключения реверса | |
| 173 | Р***" | Пробка КГ-3/8", ГОСТ 12721-67 | |
| 174 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 175 | Т***3 | Крышка корпуса коробки передач | |
| 176 | Ш***0 | Штифт цилиндрический | |
| 177 | Т***8 | Бонка | |
| 178 | Т***5 | Крышка корпуса реверс-редуктора | |
| 179 | Т***1 | Корпус уплотнения | |
| 180 | 5***3 | Прокладка | |
| 181 | Т***4 | Крышка | |
| 182 | Т***5 | Прокладка | |
| 183 | Б***5 | Болт | |
| 184 | 0***7 | Колпачок | |
| 185 | Т***2 | Валик блокировки | |
| 186 | Т***6 | Кольцо | |
| 187 | Т***5 | Обойма сальника | |
| 188 | 0***1 | Рычаг механизма блокировки | |
| 189 | Б***0 | Болт | |
| 190 | Г***2 | Гайка | |
| 191 | В***5 | Винт | |
| 192 | Т***0 | Прокладка | |
| 193 | Т***2 | Пружина коническая | |
| 194 | Б***5 | Болт | |
| 195 | Т***2 | Кольцо | |
| 196 | Т***9 | Прокладка | |
| 197 | Ш***8 | Шар | |
| 198 | Т***8 | Рычаг переключения передач | |
| 199 | Т***2 | Колонка | |
| 200 | Т***1 | Кулиса | |
| 201 | Т***9 | Рычаг переключения реверс-редуктора | |
| 202 | Б***0 | Болт | |
| 203 | П***0 | Проволока | |
| 204 | П***0 | Проволока | |
| 205 | А***5 | Штифт | |
| 206 | Т***1 | Чехол | |
| 207 | А***9 | Рукоятка рычага переключения скоростей | |
| 208 | Б***5 | Болт | |
| 209 | Р***" | Пробка КГ-1/8", ГОСТ 12721-67 |
