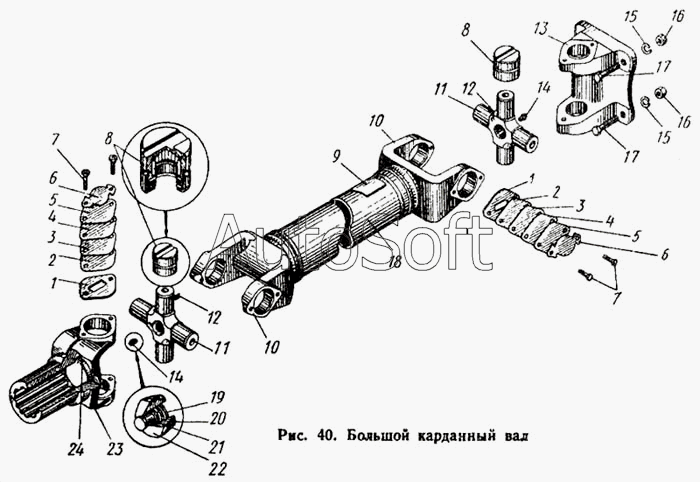

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Большой карданный вал
16
8
9
10
11
12
13
14
15
7
17
18
19
20
21
22
23
24
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-16-036 | 6***6 | Пластина карданного вала балансировочная | |
| 60-16-037 | 6***7 | Пластина карданного вала балансировочная | |
| 60-16-038 | 6***8 | Пластина карданного вала балансировочная | |
| 60-16-039 | 6***9 | Пластина карданного вала балансировочная | |
| 60-16-040 | 6***0 | Пластина карданного вала балансировочная | |
| 60-16-041 | 6***1 | Пластина карданного вала балансировочная | |
| 60-16-042 | 6***2 | Пластина карданного вала балансировочная | |
| 76Т-16-сб.106 | 7***6 | Крестовина кардана с подшипниками в сборе | |
| 76Т-16-сб.107 | 7***7 | Крестовина кардана в сборе | |
| Т4.36.003-1 | Т***1 | Вал карданный большой | |
| Т4.36.006-1 | Т***1 | Труба в сборе | |
| Т4.36.008 | Т***8 | Вилка скользящая в сборе | |
| 1 | 6***6 | Пластина игольчатого подшипника опорная | |
| 2 | 6***1 | Пластина карданного вала балансировочная | |
| 3 | 6***2 | Пластина карданного вала балансировочная | |
| 4 | 6***3 | Пластина карданного вала балансировочная | |
| 5 | 6***4 | Пластина карданного вала балансировочная | |
| 6 | 6***1 | Пластина-замок | |
| 7 | Б***6 | Болт | |
| 8 | Р***5 | Подшипник кардана игольчатый | |
| 9 | 6***5 | Пластина карданного вала балансировочная | |
| 10 | 6***0 | Вилка карданного вала | |
| 11 | 7***1 | Крестовина кардана | |
| 12 | I***1 | Масленка I-А1, ГОСТ 1303-56 | |
| 13 | 6***4 | Фланец-вилка карданного вала | |
| 14 | 6***8 | Клапан кардана предохранительный | |
| 15 | Ш***Т | Шайба пружинная | |
| 16 | Г***4 | Гайка | |
| 17 | 6***8 | Болт | |
| 18 | Т***1 | Труба | |
| 19 | 6***6 | Шайба предохранительного клапана | |
| 20 | 6***5 | Пружина клапана | |
| 21 | 6***7 | Клапан | |
| 22 | 6***4 | Корпус клапана | |
| 23 | Т***0 | Вилка скользящая | |
| 24 | 6***7 | Заглушка скользящей вилки |
