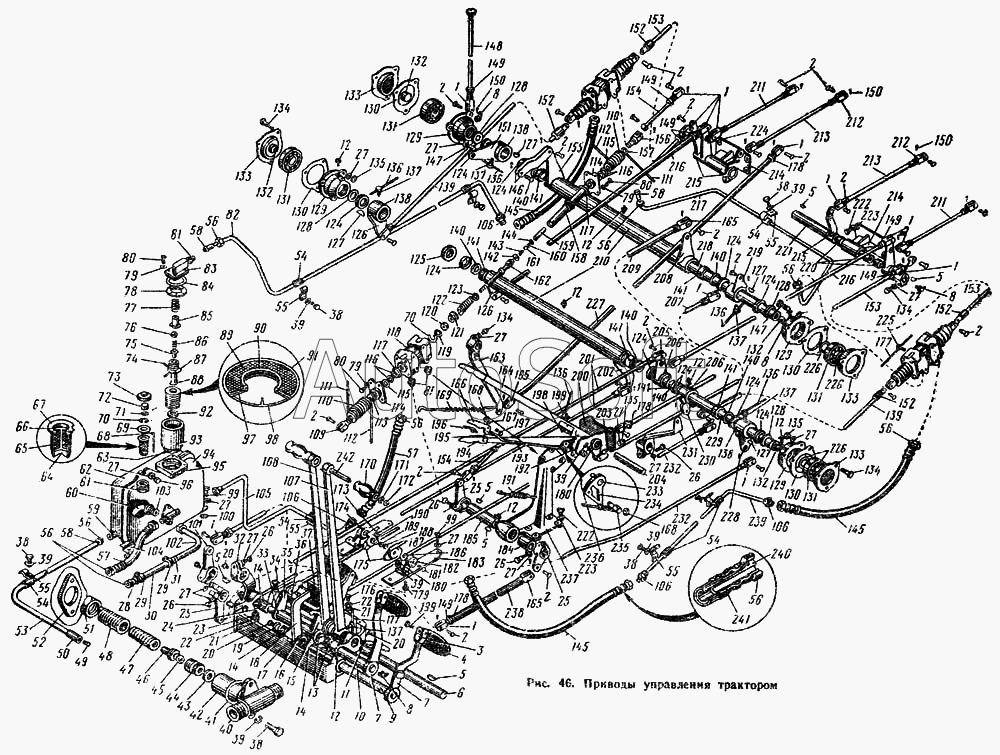

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Приводы управления трактором
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.57.020 | 5***0 | Элемент фильтрующий в сборе | |
| 54.59.022А | 5***А | Шланг в сборе | |
| 60-17-сб.105 | 6***5 | Собачка левая в сборе | |
| 60-17-сб.106 | 6***6 | Собачка правая в сборе | |
| 60-17-сб.116 | 6***6 | Рычаг тормоза барабана лебедки в сборе | |
| 60-17-сб.148 | 6***8 | Тяга в сборе | |
| 77.66.011 | 7***1 | Шланг в сборе | |
| Г48-70-001-1 | Г***1 | Гидроусилитель в сборе | |
| Г48-70-002 | Г***2 | Золотник в сборе | |
| Т4.40.001 | Т***1 | Приводы управление трактором | |
| Т4.40.003 | Т***3 | Мостик управления в сборе | |
| Т4.40.004 | Т***4 | Вал управления лебедкой в сборе | |
| Т4.40.005 | Т***5 | Вал управления тормозами заднего моста в сборе | |
| Т4.40.006 | Т***6 | Тяга в сборе | |
| Т4.40.007 | Т***7 | Тяга в сборе | |
| Т4.40.009 | Т***9 | Тяга в сборе | |
| Т4.40.010 | Т***0 | Тяга в сборе | |
| Т4.40.011 | Т***1 | Тяга в сборе | |
| Т4.40.012 | Т***2 | Тяга в сборе | |
| Т4.40.014 | Т***4 | Тяга в сборе | |
| Т4.40.015 | Т***5 | Тяга в сборе | |
| Т4.40.016 | Т***6 | Тяга в сборе | |
| Т4.40.017 | Т***7 | Тяга в сборе | |
| Т4.40.018 | Т***8 | Тяга в сборе | |
| Т4.40.019 | Т***9 | Кронштейн в сборе | |
| Т4.40.020 | Т***0 | Промежуточный мостик в сборе | |
| Т4.40.024 | Т***4 | Кронштейн в сборе | |
| Т4.40.025 | Т***5 | Бак в сборе | |
| Т4.40.026 | Т***6 | Труба в сборе | |
| Т4.40.027 | Т***7 | Труба в сборе | |
| Т4.40.028 | Т***8 | Труба в сборе | |
| Т4.40.029 | Т***9 | Труба в сборе | |
| Т4.40.030 | Т***0 | Труба в сборе | |
| Т4.40.031 | Т***1 | Маслопровод в сборе | |
| Т4.40.034 | Т***4 | Труба с рычагами в сборе | |
| Т4.40.035 | Т***5 | Труба с педалью в сборе | |
| Т4.40.036 | Т***6 | Планка левая в сборе | |
| Т4.40.037 | Т***7 | Планка правая в сборе | |
| Т4.40.038 | Т***8 | Валик с педалью в сборе | |
| Т4.40.039 | Т***9 | Валик педали муфты сцепления выборе | |
| Т4.40.040 | Т***0 | Подушка педали в сборе | |
| Т4.40.041 | Т***1 | Педаль управления двигателем в сборе | |
| Т4.40.042 | Т***2 | Рычаг в сборе | |
| Т4.40.045 | Т***5 | Труба с сальниками в сборе | |
| Т4.40.046 | Т***6 | Рычаг в сборе | |
| Т4.40.047 | Т***7 | Рычаг в сборе | |
| Т4.40.049 | Т***9 | Рычаг с сальниками в сборе | |
| Т4.40.050 | Т***0 | Рычаг с сальниками в сборе | |
| Т4.40.051 | Т***1 | Труба с сальниками в сборе | |
| Т4.40.052 | Т***2 | Рычаг в сборе | |
| Т4.40.053 | Т***3 | Рычаг в сборе | |
| Т4.40.055 | Т***5 | Кронштейн в сборе | |
| Т4.40.056 | Т***6 | Рычаг в сборе | |
| Т4.40.058 | Т***8 | Кронштейн в сборе | |
| Т4.40.059 | Т***9 | Бак в сборе | |
| Т4.40.060 | Т***0 | Корпус фильтра в сборе | |
| Т4.40.061 | Т***1 | Труба фильтра с клапаном в сборе | |
| Т4.40.063 | Т***3 | Фильтр заливной в сборе | |
| Т4.40.064 | Т***4 | Сапун в сборе | |
| Т4.40.065 | Т***5 | Клапан предохранительный в сборе | |
| Т4.40.067 | Т***7 | Труба в сборе | |
| Т4.40.069 | Т***9 | Труба в сборе | |
| Т4.40.070 | Т***0 | Рычаг в сборе | |
| Т4.40.071 | Т***1 | Рычаг в сборе | |
| Т4.40.072 | Т***2 | Труба в сборе | |
| Т4.40.073 | Т***3 | Патрубок в сборе | |
| Т4.40.074 | Т***4 | Труба фильтра в сборе | |
| Т4.40.075 | Т***5 | Корпус клапана в сборе | |
| 1 | Т***5 | Вилка | |
| 2 | Т***6 | Ось | |
| 3 | 5***3 | Палец | |
| 4 | А***1 | Подушка педали муфты | |
| 5 | Ш***1 | Шпонка | |
| 6 | Т***7 | Валик | |
| 7 | Т***3 | Педаль | |
| 8 | I***% | Масленка | |
| 9 | Т***5 | Валик | |
| 10 | Т***4 | Валик | |
| 11 | 6***3 | Сектор зубчатый | |
| 12 | I***1 | Масленка I-А1, ГОСТ 1303-56 | |
| 13 | 6***9 | Шайба разрезная | |
| 14 | Т***6 | Втулка | |
| 15 | Т***0 | Педаль | |
| 16 | Т***0 | Ступица | |
| 17 | Т***6 | Корпус мостика | |
| 18 | Т***8 | Педаль | |
| 19 | Т***1 | Кольцо | |
| 20 | Р***" | Пробка коническая | |
| 21 | Г***4 | Гайка М14 | |
| 22 | Ш***Т | Шайба пружинная | |
| 23 | 7***8 | Шайба косая | |
| 24 | Б***0 | Болт | |
| 25 | Т***8 | Рычаг | |
| 26 | В***0 | Болт | |
| 27 | Ш***Т | Шайба пружинная | |
| 28 | Т***3 | Наконечник | |
| 29 | Х***6 | Хомутик стяжной в сборе | |
| 30 | Т***2 | Шланг | |
| 31 | Т***5 | Наконечник | |
| 32 | Т***1 | Рычаг | |
| 33 | Т***1 | Труба | |
| 34 | Т***5 | Рычаг | |
| 35 | Т***9 | Рычаг | |
| 36 | Т***7 | Труба | |
| 37 | Т***9 | Накладка | |
| 38 | Б***0 | Болт | |
| 39 | Ш***Т | Шайба пружинная | |
| 40 | 0***0 | Штуцер | |
| 41 | Т***4 | Кольцо У-45х40-2, ГОСТ 9833-61 | |
| 42 | Т***8 | Корпус клапана | |
| 43 | 0***7 | Шайба | |
| 44 | 0***1 | Седло клапана | |
| 45 | Ш***8 | Шар | |
| 46 | 0***1 | Опора пружины | |
| 47 | 0***1 | Пружина | |
| 48 | 0***3 | Винт регулировочный | |
| 49 | Р***" | Пробка КГ-1/2", ГОСТ 12720-67 | |
| 50 | Т***1 | Наконечник | |
| 51 | Г***5 | Гайка | |
| 52 | Т***0 | Фланец | |
| 53 | Т***0 | Труба | |
| 54 | Т***9 | Амортизатор | |
| 55 | Т***8 | Скоба | |
| 56 | А***5 | Гайка соединительная | |
| 57 | 7***1 | Шланг | |
| 58 | А***6 | Ниппель | |
| 59 | Т***1 | Штуцер | |
| 60 | Т***6 | Патрубок | |
| 61 | Т***9 | Горловина заливная | |
| 62 | Т***7 | Боковина бака | |
| 63 | М***1 | Втулка | |
| 64 | 5***1 | Дно фильтра | |
| 65 | 5***0 | Сетка фильтра | |
| 66 | 5***8 | Корпус фильтра | |
| 67 | Т***7 | Горловина | |
| 68 | Т***1 | Щуп | |
| 69 | Т***1 | Прокладка Р36Х45Х2, МН 3138-62 | |
| 70 | Г***8 | Кольцо Б28, ГОСТ 13943-68 | |
| 71 | Т***0 | Пластина | |
| 72 | Т***8 | Набивка | |
| 73 | Т***9 | Крышка | |
| 74 | П***0 | Проволока | |
| 75 | 5***1 | Стаканчик пружины | |
| 76 | Ш***1 | Шар | |
| 77 | Т***5 | Пружина | |
| 78 | Т***2 | Шайба отражательная | |
| 79 | Ш***Н | Шайба пружинная | |
| 80 | Б***5 | Болт | |
| 81 | Т***1 | Штуцер | |
| 82 | Т***9 | Труба | |
| 83 | Т***1 | Крышка бака | |
| 84 | 5***1 | Кольцо уплотнительное | |
| 85 | Т***5 | Корпус клапана | |
| 86 | 5***2 | Пружина клапана | |
| 87 | Т***4 | Шайба | |
| 88 | Т***7 | Труба фильтра | |
| 89 | 5***1 | Сетка фильтровая | |
| 90 | 5***4 | Кольцо фильтра наружное | |
| 91 | 5***0 | Кольцо фильтра внутреннее | |
| 92 | Т***6 | Кольцо уплотнительное | |
| 93 | Т***4 | Корпус фильтра | |
| 94 | Т***6 | Боковина бака | |
| 95 | Т***8 | Горловина бака | |
| 96 | Б***5 | Болт | |
| 97 | 5***2 | Сетка каркасная | |
| 98 | 5***3 | Кольцо опорное | |
| 99 | Б***0 | Болт | |
| 100 | 3***0 | Прокладка крепления топливного бака | |
| 101 | Т***0 | Рычаг | |
| 102 | Т***4 | Труба | |
| 103 | Т***5 | Штуцер | |
| 104 | Т***2 | Подставка | |
| 105 | Т***6 | Труба | |
| 106 | 0***8 | Штуцер переходной | |
| 107 | Т***1 | Рычаг | |
| 108 | 7***4 | Рычаг тормоза правой короны | |
| 109 | Г***9 | Вилка | |
| 110 | Г***8 | Чехол | |
| 111 | П***0 | Проволока | |
| 112 | П***0 | Проволока | |
| 113 | Г***5 | Гайка | |
| 114 | Г***3 | Крышка | |
| 115 | Г***1 | Манжета | |
| 116 | Г***9 | Кольцо уплотнительное | |
| 117 | Г***0 | Кольцо уплотнительное | |
| 118 | Г***1 | Корпус | |
| 119 | Г***7 | Втулка | |
| 120 | Г***6 | Манжета 16Х28, ГОСТ 6969-54 | |
| 121 | Г***1 | Манжетодержатель | |
| 122 | Г***4 | Пружина | |
| 123 | Г***3 | Шайба | |
| 124 | Т***7 | Обойма сальника | |
| 125 | Т***1 | Кольцо | |
| 126 | Т***7 | Рычаг | |
| 127 | Ш***3 | Шпонка | |
| 128 | Т***8 | Сальник | |
| 129 | Т***5 | Корпус подшипника | |
| 130 | Т***0 | Прокладка | |
| 131 | Ш***8 | Шарикоподшипник радиальный сферический | |
| 132 | Т***3 | Пробка | |
| 133 | Т***6 | Опора | |
| 134 | Б***5 | Болт | |
| 135 | Г***2 | Гайка | |
| 136 | П***0 | Проволока | |
| 137 | Т***2 | Винт | |
| 138 | Т***4 | Ступица | |
| 139 | Т***0 | Тяга | |
| 140 | Т***3 | Сальник | |
| 141 | Т***9 | Втулка | |
| 142 | Г***1 | Кольцо уплотнительное | |
| 143 | Г***2 | Пружина | |
| 144 | Г***3 | Седло клапана | |
| 145 | 5***А | Шланг | |
| 146 | Т***4 | Пластина | |
| 147 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 148 | Т***3 | Тяга тормоза лебедки | |
| 149 | Г***5 | Гайка | |
| 150 | Ш***0 | Шплинт | |
| 151 | Т***5 | Рычаг | |
| 152 | Т***9 | Наконечник | |
| 153 | Т***1 | Тяга | |
| 154 | 0***1 | Тяга | |
| 155 | Т***7 | Рычаг | |
| 156 | Г***6 | Вилка | |
| 157 | Г***7 | Кольцо уплотнительное | |
| 158 | Г***2 | Поршень | |
| 159 | Г***5 | Втулка | |
| 160 | Г***4 | Прокладка АЛ 12Х16Х1,5, МН 3138-62 | |
| 161 | Ш***3 | Шар | |
| 162 | Г***1 | Золотник | |
| 163 | Т***2 | Рычаг | |
| 164 | 6***Б | Рычаг реверса | |
| 165 | Т***3 | Вилка | |
| 166 | 6***5 | Ручка | |
| 167 | Ш***Т | Шайба пружинная | |
| 168 | Г***6 | Гайка | |
| 169 | Т***3 | Пружина | |
| 170 | А***4 | Рукоятка | |
| 171 | А***8 | Шайба рукоятки | |
| 172 | А***9 | Кольцо пружинное | |
| 173 | 6***2 | Лапа правая | |
| 174 | А***5 | Пружина собачки правая | |
| 175 | 6***1 | Собачка | |
| 176 | Б***0 | Болт | |
| 177 | П***0 | Проволока | |
| 178 | Т***4 | Наконечник | |
| 179 | Б***0 | Болт | |
| 180 | Г***0 | Гайка | |
| 181 | 6***4 | Ось собачки | |
| 182 | 6***4 | Кронштейн собачки | |
| 183 | Т***2 | Планка | |
| 184 | Т***4 | Втулка | |
| 185 | Т***9 | Валик | |
| 186 | А***4 | Пружина собачки левая | |
| 187 | 6***3 | Лапа левая | |
| 188 | Ш***0 | Шайба | |
| 189 | Г***0 | Гайка | |
| 190 | Ш***5 | Шплинт | |
| 191 | Т***4 | Пружина | |
| 192 | 1***4 | Сектор | |
| 193 | 6***2 | Тяга | |
| 194 | 6***8 | Рычаг тормоза барабана лебедки | |
| 195 | 6***9 | Кольцо тяги | |
| 196 | 6***6 | Пружина | |
| 197 | Б***0 | Болт | |
| 198 | 1***6 | Болт | |
| 199 | 3***0 | Винт установочным вилок | |
| 200 | 6***Б | Корпус промежуточного мостика | |
| 201 | Т***0 | Тяга | |
| 202 | Т***3 | Рычаг | |
| 203 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 204 | 6***В | Валик промежуточного мостика | |
| 205 | Т***2 | Рычаг | |
| 206 | Т***1 | Ступица | |
| 207 | Т***4 | Тяга | |
| 208 | Т***6 | Рычаг | |
| 209 | Т***5 | Тяга | |
| 210 | Т***8 | Труба | |
| 211 | Т***7 | Тяга | |
| 212 | 0***2 | Вилка | |
| 213 | Т***8 | Тяга | |
| 214 | Т***9 | Кронштейн | |
| 215 | Т***4 | Рычаг | |
| 216 | Т***5 | Тяга | |
| 217 | Т***8 | Труба | |
| 218 | Т***4 | Вал | |
| 219 | Т***6 | Рычаг | |
| 220 | Т***0 | Втулка | |
| 221 | Т***3 | Валик | |
| 222 | Б***0 | Болт | |
| 223 | Ш***Т | Шайба пружинная | |
| 224 | Т***1 | Рычаг | |
| 225 | Б***5 | Болт | |
| 226 | 0***1 | Кольцо | |
| 227 | Т***6 | Тяга | |
| 228 | Т***8 | Рычаг | |
| 229 | Т***2 | Вал | |
| 230 | Т***0 | Рычаг | |
| 231 | Т***1 | Рычаг | |
| 232 | Т***9 | Тяга | |
| 233 | 1***4 | Палец | |
| 234 | 6***7 | Собачка правая | |
| 235 | 6***А | Ось собачки | |
| 236 | Ш***2 | Шплинт | |
| 237 | Т***1 | Кронштейн | |
| 238 | Т***7 | Тяга | |
| 239 | Т***7 | Труба | |
| 240 | А***0 | Ниппель | |
| 241 | Т***А | Муфта | |
| 242 | А***9 | Палец рукоятки |
