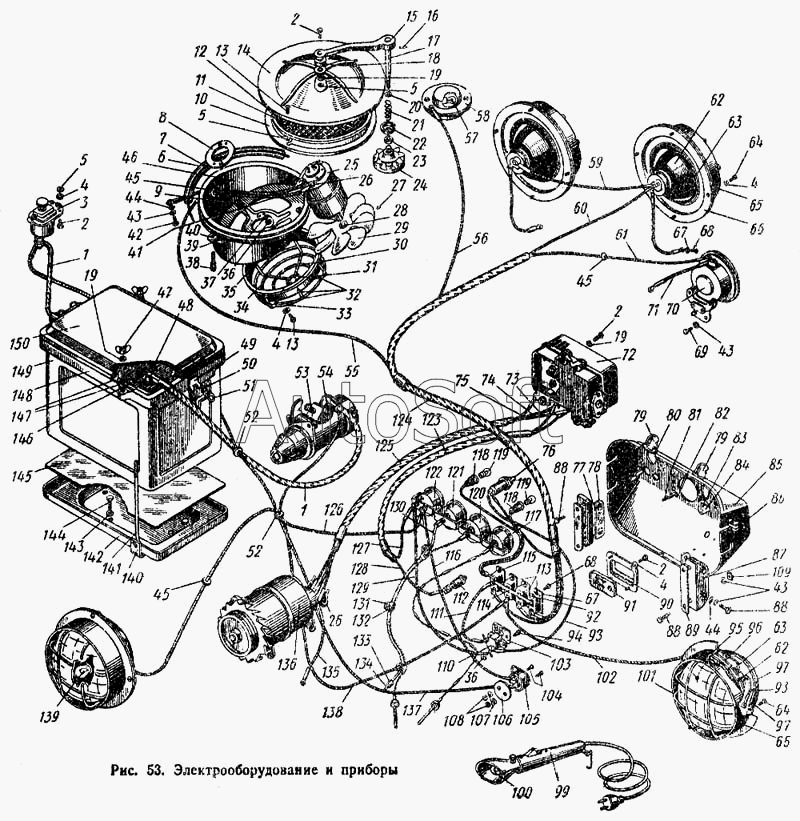

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Электрооборудование и приборы
1
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
48
49
50
51
52
53
54
55
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
97
99
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
120
121
121
122
123
123
124
125
126
127
128
129
130
131
132
132
133
134
135
136
137
137
138
138
139
140
141
142
143
143
144
144
145
145
146
146
147
147
148
148
149
149
150
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.48.007-4 | 0***4 | Щиток приборов в сборе | |
| 04.48.009-2 | 0***2 | Поддон аккумулятора в сборе | |
| 04.48.030 | 0***0 | Сетка вентилятора в сборе | |
| 04.48.050 | 0***0 | Кожух в сборе | |
| 04.48.053-5 | 0***5 | Рамка аккумулятора в сборе | |
| 04.48.056 | 0***6 | Пластина амортизатора в сборе | |
| 04.48.064-1 | 0***1 | Корпус вентилятора в сборе | |
| 04.48.067 | 0***7 | Крыльчатка в сборе | |
| 04.48.071 | 0***1 | Кронштейн крышки вентилятора в сборе | |
| 04.48.072-5 | 0***5 | Трубка манометра масла в сборе | |
| 04.48.092-1 | 0***1 | Рамка в сборе | |
| Т4.48.001-4 | Т***4 | Расположение и монтаж электрооборудования | |
| Т4.48.002-4 | Т***4 | Щиток приборов в сборе | |
| Т4.48.019 | Т***9 | Установка фары | |
| Т4.48.023 | Т***3 | Ограждение в сборе | |
| Т4.48.024 | Т***4 | Кожух в сборе | |
| Т4.48.025 | Т***5 | Установка задней фары | |
| Т4.48.027 | Т***7 | Установка вентилятора | |
| Т4.48.029 | Т***9 | Кольцо распорное наружное в сборе | |
| Т4.48.032 | Т***2 | Пучок проводов кабины | |
| Т4.48.037 | Т***7 | Установка аккумуляторной батареи | |
| Т4.48.052 | Т***2 | Пучок проводов от генератора к реле-регулятору | |
| Т4.48.053 | Т***3 | Пучок проводов от реле-регулятора к щитку приборов | |
| Т4.48.СХ1-7 | Т***7 | Схема электрооборудования трактора ТТ-4 | |
| 1 | 0***3 | Провод от аккумулятора на массу | |
| 1 | Р***" | Пробка | |
| 2 | Б***0 | Болт | |
| 3 | С***Б | Выключатель массы В К318-Б | |
| 4 | Б***5 | Болт | |
| 4 | Ш***Т | Шайба пружинная | |
| 5 | Г***6 | Гайка | |
| 5 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 6 | 0***9 | Окантовка вентилятора | |
| 7 | 0***0 | Шнур распорный | |
| 7 | Г***2 | Гайка | |
| 8 | 0***5 | Прокладка электромотора | |
| 8 | Ш***2 | Шплинт 3,2Х32, ГОСТ 397-66 | |
| 9 | Г***6 | Гайка | |
| 9 | Г***5 | Гайка | |
| 10 | Т***3 | Кольцо распорное наружное | |
| 10 | Ш***2 | Шайба | |
| 11 | Т***5 | Сетка вентилятора | |
| 12 | Т***4 | Ободок сетки вентилятора | |
| 12 | Ш***0 | Шплинт | |
| 13 | В***2 | Винт | |
| 14 | 0***6 | Крышка вентилятора | |
| 15 | 0***0 | Кронштейн крышки вентилятора | |
| 16 | Ш***2 | Штифт цилиндрический | |
| 17 | 0***1 | Ось | |
| 18 | 0***7 | Амортизатор крышки вентилятора | |
| 19 | Ш***6 | Шайба | |
| 20 | Ш***2 | Шайба | |
| 21 | 1***1 | Пружина | |
| 22 | 0***9 | Шайба опорная | |
| 23 | Г***0 | Гайка | |
| 23 | Г***5 | Гайка | |
| 24 | 0***2 | Ручка крышки вентилятора | |
| 25 | М***Г | Электродвигатель МЭ219 | |
| 26 | 5***5 | Наконечник изоляционный | |
| 27 | В***8 | Винт | |
| 28 | 0***0 | Ступица | |
| 29 | 7***8 | Крыльчатка | |
| 30 | 0***1 | Кольцо | |
| 31 | 0***2 | Кольцо | |
| 32 | 0***8 | Перемычка | |
| 33 | 0***9 | Кольцо | |
| 34 | 0***0 | Кольцо | |
| 35 | 0***2 | Основание кожуха | |
| 36 | Г***5 | Гайка | |
| 37 | Ш***Н | Шайба пружинная | |
| 38 | 0***8 | Фиксатор вентилятора | |
| 39 | 0***3 | Кольцо распорное внутреннее | |
| 40 | 0***1 | Кронштейн фиксатора вентилятора | |
| 41 | Т***8 | Провод от вентилятора на массу | |
| 42 | Б***4 | Болт | |
| 42 | П***0 | Проволока контровочная | |
| 43 | Ш***1 | Шар | |
| 43 | Ш***Н | Шайба пружинная | |
| 44 | Ш***8 | Шайба | |
| 45 | 3***4 | Втулка | |
| 46 | 0***1 | Корпус вентилятора | |
| 47 | Г***6 | Гайка-барашек | |
| 48 | Б***0 | Болт | |
| 48 | Г***8 | Гайка | |
| 49 | 0***1 | Петля | |
| 50 | 0***3 | Стяжка | |
| 51 | 0***4 | Рамка защелки | |
| 52 | 5***9 | Кольцо изоляционное | |
| 53 | 0***3 | Стартер Ст 350-В | |
| 54 | 0***7 | Наконечник изоляционный | |
| 55 | Т***3 | Провод от включателя к вентилятору | |
| 56 | Б***2 | Болт М16Х32, ГОСТ 7796-62 | |
| 56 | Т***4 | Провод от включателя к плафону | |
| 57 | А***6 | Электролампа 12 в, 6 св | |
| 58 | П***0 | Плафон ПК201 | |
| 58 | Ш***Н | Шайба пружинная | |
| 59 | Б***5 | Болт | |
| 59 | Т***2 | Провод от прожектора правого к прожектору левому | |
| 60 | Т***9 | Провод от включателя к прожектору | |
| 61 | Т***3 | Провод включателя сигнала | |
| 62 | Ф***2 | Оптический элемент ФГ12-200-Б2 | |
| 63 | Т***4 | Прокладка | |
| 64 | В***4 | Винт | |
| 65 | Т***1 | Обод | |
| 66 | Т***3 | Обойма | |
| 67 | Ш***Т | Шайба пружинная | |
| 68 | В***2 | Винт | |
| 69 | Б***0 | Болт | |
| 70 | С***Г | Сигнал звуковой безупорный С-44 | |
| 71 | Т***1 | Провод от сигнала на массу | |
| 72 | Р***Б | Реле-регулятор РР362-Б | |
| 73 | Т***1 | Провод от клеммы «Ш» генератора к клемме «Ш» реле-регулятора | |
| 74 | Т***0 | Провод от клеммы В генератора к клемме В реле-регулятора | |
| 75 | Т***7 | Провод от клеммы М генератора к клемме М реле-регулятора | |
| 76 | 7***6 | Включатель сигнала ВК 322 | |
| 77 | 0***5 | Пластина амортизатора | |
| 78 | Г***8 | Гайка | |
| 79 | 0***4 | Колпачок | |
| 80 | 0***5 | Фланец | |
| 81 | 0***1 | Перемычка от фонаря на массу | |
| 81 | Ш***5 | Шплинт | |
| 82 | 0***7 | Перемычка от включателя сигнала на массу | |
| 83 | З***Ф | Заклепка | |
| 84 | 0***3 | Таблица включателей | |
| 85 | 0***3 | Щиток приборов | |
| 86 | 7***2 | Скоба | |
| 87 | 0***6 | Амортизатор щитка приборов | |
| 88 | Б***0 | Болт | |
| 89 | 0***0 | Пластина амортизатора | |
| 90 | Т***8 | Кожух уплотнителя | |
| 91 | Т***7 | Уплотнитель | |
| 92 | Г***4 | Гайка | |
| 93 | Т***8 | Провод от предохранителя к выключателю сигнала | |
| 94 | В***2 | Винт | |
| 95 | Т***2 | Окантовка | |
| 96 | Т***7 | Прокладка | |
| 97 | Г***4 | Гайка М14 | |
| 97 | Т***5 | Кожух | |
| 99 | З***А | Лампа переносная ПЛ-64РIК | |
| 99 | Х***1 | Хомутик стяжной | |
| 100 | А***5 | Электролампа 12 в, 15 св | |
| 101 | 6***2 | Проволока ограждения | |
| 102 | Т***8 | Провод от включателя к левой фаре | |
| 103 | 0***8 | Прокладка | |
| 104 | В***5 | Винт | |
| 105 | 6***3 | Розетка штепсельная 47 «К» | |
| 106 | Т***9 | Прокладка | |
| 107 | Ш***3 | Шайба | |
| 108 | Г***3 | Гайка | |
| 109 | Г***8 | Гайка | |
| 110 | 0***5 | Предохранитель термобиметаллический ПР2-Б | |
| 111 | 0***1 | Провод от переключателя к предохранителю | |
| 112 | 7***3 | Фонарь контрольной лампы ПД20-Е | |
| 113 | 0***9 | Включатель ВК57 | |
| 114 | 0***2 | Перемычка выключателей | |
| 115 | 5***м | Переключатель П-57 | |
| 116 | Т***8 | Провод от штепсельной розетки к клемме «-» амперметра | |
| 117 | 7***1 | Указатель температуры воды дистанционный парожидкостный УТ 200-Г | |
| 118 | 0***2 | Патрон. контрольной лампы (ПП24-Б) | |
| 119 | А***5 | Электролампа 12 в, 1,5 св | |
| 120 | 6***7 | Кольцо уплотнительное | |
| 120 | 7***1 | Указатель температуры масла дистанционный парожидкостный УТ 201-И | |
| 121 | М***Г | Манометр масла МД-224Г | |
| 121 | Р***" | Пробка КГ-1/4", ГОСТ 12720-67 | |
| 122 | А***Г | Амперметр АП200 | |
| 123 | П***5 | Проволока контровочная | |
| 123 | Ф***1 | Трубка | |
| 124 | Ф***8 | Трубка | |
| 125 | Ф***1 | Трубка | |
| 126 | Т***6 | Провод от стартера к клемме «-» амперметра | |
| 127 | Т***1 | Провод от клеммы В реле-регулятора к клемме «+» амперметра | |
| 128 | Т***9 | Провод от клеммы Ш реле-регулятора к фонарю контрольной лампы | |
| 129 | 0***6 | Провод от клеммы «+» амперметра к предохранителю | |
| 130 | 0***5 | Трубка манометра масла | |
| 131 | 0***1 | Скоба закрытая | |
| 132 | 5***9 | трубка капиллярная защитная | |
| 132 | Б***4 | Болт | |
| 133 | Г***1 | Гайка | |
| 134 | М***6 | Муфта конусная | |
| 135 | 0***2 | Провод от генератора на массу | |
| 136 | Г***Г | Генератор Г304Б1 | |
| 137 | Б***0 | Болт | |
| 137 | Т***9 | Провод от штепсельной розетки к клемме «-» аккумулятора | |
| 138 | Т***7 | Провод от включателя к правой фаре | |
| 138 | Ш***Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 139 | А***1 | Электролампа 120, 50+21 св | |
| 140 | 1***5 | Лапка | |
| 141 | 0***2 | Болт стяжной | |
| 142 | 0***1 | Поддон аккумулятора | |
| 143 | 6***1 | Шайба стопорная | |
| 143 | Ш***Т | Шайба пружинная | |
| 144 | 6***0 | Головка штока | |
| 144 | Б***0 | Болт | |
| 145 | 0***1 | Прокладка | |
| 145 | 6***1 | Втулка шарнира | |
| 146 | Б***0 | Болт | |
| 146 | З***0 | Заклепка | |
| 147 | 0***1 | Прокладка | |
| 147 | 6***2 | Шарнир | |
| 148 | 0***2 | Рамка | |
| 148 | 6***0 | Манжетодержатель | |
| 149 | 6***1 | Манжета 60Х80 ГОСТ 6969-54 | |
| 149 | 7***1 | Аккумуляторная батарея 6ТСТ-45ПМС | |
| 150 | 0***2 | Крышка | |
| 150 | 7***1 | Втулка | |
| 151 | 3***5 | Кольцо пружинное | |
| 152 | 6***6 | Прокладка цилиндра | |
| 153 | 6***7 | Шток | |
| 155 | 6***8 | Хвостовик штока | |
| 156 | 6***6 | Кольцо уплотнительное | |
| 158 | 6***7 | Кольцо поршневое | |
| 159 | 6***А | Гайка | |
| 160 | Ш***0 | Шплинт | |
| 161 | Б***0 | Болт | |
| 162 | Ш***Т | Шайба пружинная |
