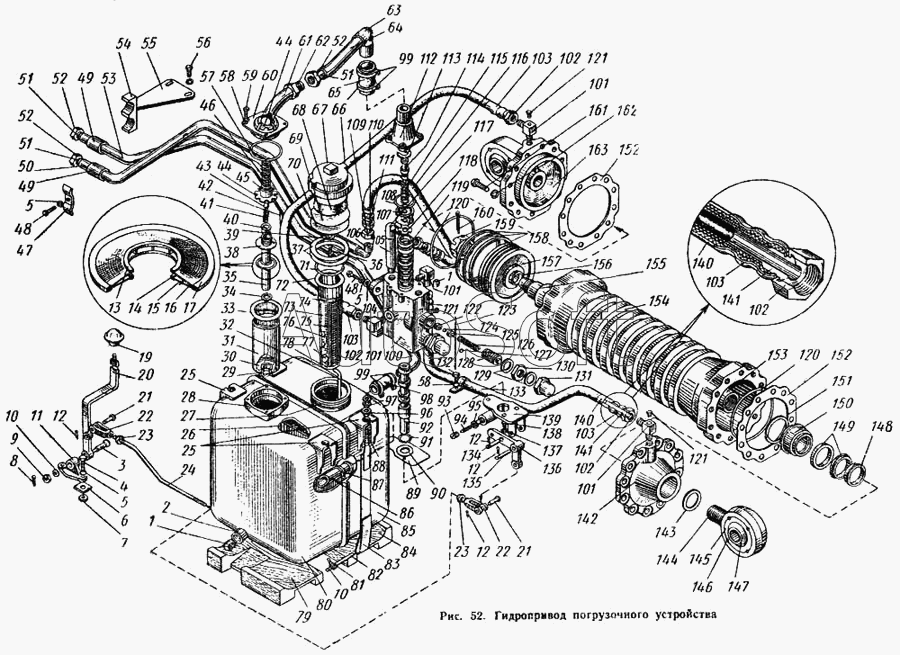

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Гидропривод погрузочного устройства
2
3
6
11
13
14
15
16
17
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
45
46
47
49
50
51
52
53
54
55
57
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
98
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
122
124
125
126
127
128
129
130
131
133
134
135
136
139
140
141
142
154
157
163
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.50.022-1 | 5***1 | Крышка в сборе | |
| 54.50.023А | 5***А | Фильтр в сборе | |
| 54.50.033 | 5***3 | Каркас фильтра в сборе | |
| 54.57.020 | 5***0 | Элемент фильтрующий в сборе | |
| 54.61.022А | 5***А | Шланг в сборе | |
| 60-48сб.101 | 6***1 | Крышка цилиндра задняя в сборе | |
| 60-48сб.102 | 6***2 | Головка штока в сборе | |
| 60-48сб.103 | 6***3 | Шток в сборе | |
| 60-48сб.1зам | 6***м | Цилиндр гидропривода | |
| 60-49сб.1 | 6***1 | Распределитель и управление в сборе | |
| 60-49сб.100 | 6***0 | Корпус распределителя в сборе | |
| 60-49сб.101 | 6***1 | Прокладка кронштейна в сборе | |
| А37-59 | А***9 | Рукоятка рычага переключения скоростей | |
| М04.57.004 | М***4 | Корпус фильтра в сборе | |
| М04.57.011 | М***1 | Труба фильтра с клапаном в сборе | |
| М04.57.012 | М***2 | Труба фильтра в сборе | |
| М04.57.013 | М***3 | Корпус клапана в сборе | |
| Т4.47.001 | Т***1 | Установка гидропривода погрузочного устройства | |
| Т4.47.003 | Т***3 | Бак гидросистемы с фильтром в сборе | |
| Т4.47.004 | Т***4 | Корпус масляного бака в сборе | |
| Т4.47.006 | Т***6 | Патрубок в сборе | |
| Т4.47.007 | Т***7 | Труба сливная в сборе | |
| Т4.47.009 | Т***9 | Труба впускная в сборе | |
| Т4.47.010 | Т***0 | Труба нагнетательная в сборе | |
| Т4.47.012 | Т***2 | Распределитель с рычагом в сборе | |
| Т4.47.013 | Т***3 | Рычаг в сборе | |
| Т4.47.017 | Т***7 | Крышка в сборе | |
| Т4.47.018 | Т***8 | Лента в сборе | |
| Т4.47.019 | Т***9 | Кронштейн в сборе | |
| Т4.47.020 | Т***0 | Рукав высокого давления П диаметром, 16 в сборе | |
| Т4.47.021 | Т***1 | рукав высокого давления П диаметром 20 в сборе | |
| Т4.47.023 | Т***3 | Угольник в сборе | |
| Т4.47СХ | Т***Х | Схема гидропривода погрузочного устройства | |
| 2 | 6***1 | Пробка сливного отверстия | |
| 3 | Т***9 | Ось | |
| 6 | 4***4 | Шайба косая | |
| 11 | Т***0 | Кронштейн | |
| 13 | 5***0 | Кольцо фильтра внутреннее | |
| 14 | 5***3 | Кольцо опорное | |
| 15 | 5***2 | Сетка каркасная | |
| 16 | 5***1 | Сетка фильтровая | |
| 17 | 5***4 | Кольцо фильтра наружное | |
| 19 | А***9 | Рукоятка рычага переключения скоростей | |
| 20 | Т***6 | Рычаг | |
| 21 | Т***6 | Ось | |
| 22 | Т***5 | Вилка | |
| 24 | Т***8 | Тяга | |
| 25 | Т***1 | Кронштейн | |
| 26 | Т***3 | Перегородка | |
| 27 | 5***1 | Горловина бака | |
| 28 | 5***3 | Горловина бака | |
| 29 | М***1 | Втулка | |
| 30 | М***4 | Дно фильтра | |
| 31 | М***3 | Корпус фильтра | |
| 32 | Т***5 | Линейка маломерная | |
| 33 | М***3 | Фланец | |
| 34 | Т***6 | Кольцо уплотнительное | |
| 35 | М***1 | Труба фильтра | |
| 36 | 5***2 | Болт | |
| 37 | 5***7 | Прокладка заливной горловины | |
| 38 | 5***5 | Шайба отражательная | |
| 39 | 5***5 | Шайба | |
| 40 | 5***1 | Стаканчик пружины | |
| 41 | 5***2 | Пружина клапана | |
| 44 | М***б | Шайба отражательная | |
| 45 | М***1 | Корпус клапана | |
| 46 | М***2 | Пружина | |
| 47 | Т***8 | Прижим | |
| 49 | Т***7 | Кольцо | |
| 50 | Т***9 | Труба нагнетательная | |
| 51 | А***1 | Ниппель | |
| 52 | А***4 | Гайка соединительная | |
| 53 | Т***0 | Труба впускная | |
| 54 | Т***1 | Кронштейн | |
| 55 | Т***1 | Пластина | |
| 57 | 5***2 | Кольцо | |
| 60 | Т***6 | Крышка | |
| 61 | Т***0 | Патрубок | |
| 62 | Т***4 | Штуцер концевой | |
| 63 | Т***5 | Угольник | |
| 64 | Т***7 | Труба сливная | |
| 65 | Т***6 | Шланг | |
| 66 | 5***А | Шланг | |
| 67 | 5***1 | Крышка горловины топливного бака | |
| 68 | 5***1 | Набивка фильтрующая | |
| 69 | 5***4 | Прокладка шайбы | |
| 70 | 5***8 | шайба опорная | |
| 71 | 5***1 | Кольцо пружинное горловины бака | |
| 72 | 5***1 | Ободок фильтра | |
| 73 | 5***А | Сетка-фильтра | |
| 74 | 5***3 | Полоса фильтра | |
| 75 | 5***2 | Полоса фильтра | |
| 76 | 5***2 | Каркас сетки | |
| 77 | 5***0 | Дно фильтра | |
| 78 | 5***1 | Полоса фильтра | |
| 79 | Т***5 | Брус левый | |
| 80 | Т***1 | Боковина бака левая | |
| 82 | Т***8 | Палец | |
| 83 | Т***9 | Лента | |
| 84 | Т***4 | Брус правый | |
| 85 | Т***0 | Боковина бака правая | |
| 86 | Т***3 | Патрубок | |
| 87 | Т***0 | Фланец | |
| 88 | Т***0 | Болт | |
| 89 | 6***4 | Прокладка кронштейна | |
| 90 | 6***3 | Шайба уплотнительная | |
| 91 | 6***8 | Кольцо уплотнительное | |
| 92 | 6***2 | Золотник | |
| 93 | 6***2 | Пробка фиксатора | |
| 94 | 3***5 | Пружина фиксатора | |
| 95 | 6***1 | Фиксатор | |
| 96 | Т***0 | Сухарик | |
| 98 | Т***7 | Шланг | |
| 100 | 6***А | Корпус распределители | |
| 101 | Т***3 | Угольник | |
| 102 | А***5 | Гайка соединительная | |
| 103 | Т***А | Муфта | |
| 104 | Т***6 | Подкладка | |
| 105 | Т***4 | Хвостовик | |
| 106 | Т***5 | Угольник | |
| 107 | 6***6 | Втулка упорная | |
| 108 | 6***7 | Кольцо уплотнительное | |
| 109 | 6***5 | Гайка накидная | |
| 110 | 0***4 | Ниппель | |
| 111 | 0***5 | Муфта обжимная | |
| 112 | 6***7 | Крышка нижняя | |
| 113 | 6***5 | Шайба замковая | |
| 114 | 6***0 | Хвостовик золотника | |
| 115 | 6***3 | Пружина золотника | |
| 116 | Т***7 | Рукав | |
| 117 | Т***9 | Угольник | |
| 118 | 6***4 | Шайба упорная | |
| 119 | 6***9 | Гильза | |
| 122 | 6***Б | Седло клапана | |
| 124 | 6***А | Клапан предохранительный | |
| 125 | 6***8 | Направляющая предохранительного клапана | |
| 126 | 6***А | Пружина клапана | |
| 127 | Р***6 | Пломба | |
| 128 | 6***6 | Винт регулировочный | |
| 129 | 6***9 | Прокладка | |
| 130 | 6***8 | Контргайка клапана | |
| 131 | 6***7 | Колпачок клапана | |
| 133 | 6***5 | Хомутик одноместный | |
| 134 | 6***4 | Палец | |
| 135 | 6***3 | Ось рычага | |
| 136 | Т***7 | Рычаг | |
| 139 | 6***1 | Кронштейн рычага | |
| 140 | Т***8 | Рукав | |
| 141 | А***0 | Ниппель | |
| 142 | 6***3 | Крышка цилиндра передняя | |
| 154 | 6***м | Гильза цилиндра | |
| 157 | 6***6 | Поршень | |
| 163 | 6***4 | Крышка цилиндра задняя |
