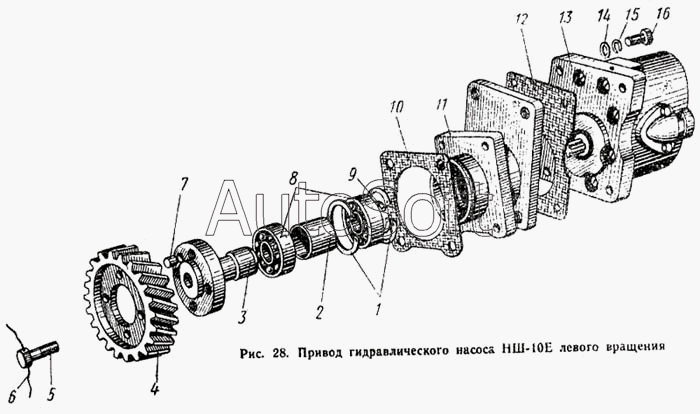

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Привод гидравлического насоса НШ-10Е левого вращения
8
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т3-26с4 | 6***4 | Привод гидравлического насоса НШ-10Е (левого вращения) в сборе | |
| 1 | Б***2 | Кольцо Б-52, ГОСТ 13943-68 | |
| 2 | 6***9 | Кольцо распорное | |
| 3 | 6***6 | Вал привода гидравлического насоса | |
| 4 | 6***8 | Шестерня привода | |
| 5 | Б***6 | Болт III М8Х16, ГОСТ 7796-62 | |
| 6 | П***0 | Проволока 1Х100, ГОСТ 3282-46 | |
| 7 | Ш***6 | Штифт цилиндрический 8ГХ16, ГОСТ 3128-60 | |
| 8 | 2***5 | Шарикоподшипник 205, ГОСТ 8338-57 | |
| 9 | Б***5 | Кольцо Б-25, ГОСТ 13942-68 | |
| 10 | 6***2 | Прокладка | |
| 11 | 0***0 | Корпус привода гидравлического насоса | |
| 12 | 0***1 | Прокладка | |
| 13 | Н***1 | Насос шестеренный НШ-10Е (левого вращения) | |
| 14 | Ш***8 | Шайба | |
| 15 | Ш***Н | Шайба пружинная | |
| 16 | Б***2 | Болт М8Х32, ГОСТ 7795-62 |
