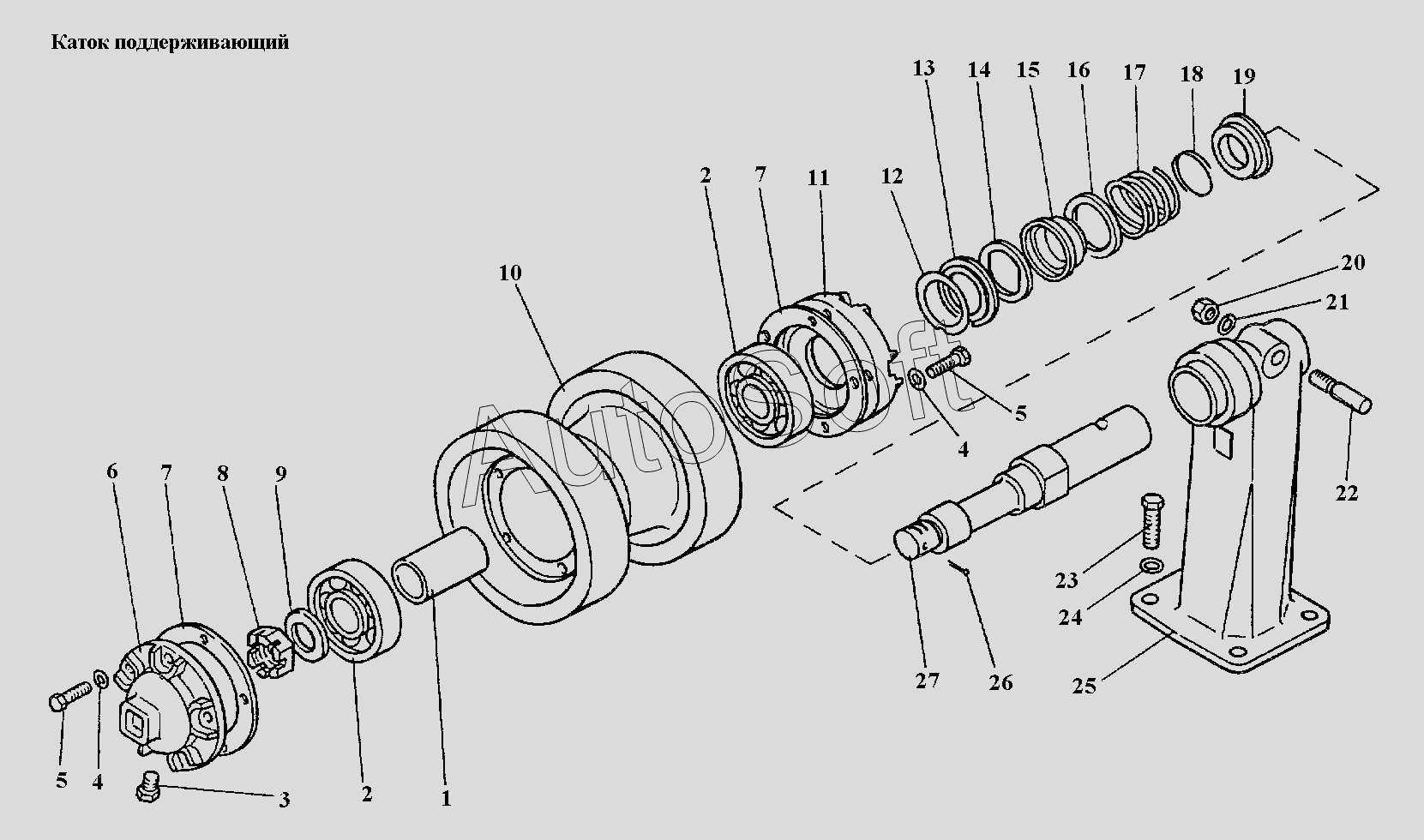

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Каток поддерживающий
11
27
25
24
23
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
7
6
5
5
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.33А.001-7 | 0***7 | Каток поддерживающий | |
| 04.33А.012 | 0***2 | Ось катка с гайкой (поз. 20, 27) | |
| 1 | 0***3 | Втулка распорная | |
| 2 | 4***К | Подшипник 409АК | |
| 2 | 4***К | Подшипник 409АК | |
| 3 | К***п | Пробка - КГ 3/8 10 кп | |
| 4 | 1***Г | Шайба 12 ОТ 65Г | |
| 4 | 1***Г | Шайба 12 ОТ 65Г | |
| 5 | М***6 | Болт М12-6gx35.88.35.016 | |
| 5 | М***6 | Болт М12-6gx35.88.35.016 | |
| 6 | 0***5 | Крышка | |
| 7 | 0***1 | Прокладка | |
| 8 | 0***0 | Гайка | |
| 9 | 0***7 | Шайба | |
| 10 | 0***4 | Каток опорный | |
| 11 | 0***А | Корпус уплотнения | |
| 12 | 0***8 | Прокладка | |
| 13 | 0***0 | Кольцо уплотнительное | |
| 14 | 0***9 | Кольцо уплотнительное малое | |
| 15 | 0***5 | Манжета | |
| 16 | 0***6 | Обойма | |
| 17 | 0***7 | Пружина | |
| 18 | 0***8 | Кольцо пружинное | |
| 19 | 0***8 | Кольцо упорное | |
| 20 | М***6 | Гайка М16-6Н.6.016 | |
| 21 | 1***Г | Шайба 16 ОТ 65Г | |
| 22 | 0***5 | Стопор оси | |
| 23 | 0***1 | Болт | |
| 24 | 2***6 | Шайба 20 ОТ 65Г | |
| 25 | 0***2 | Кронштейн | |
| 27 | 0***4 | Ось |
