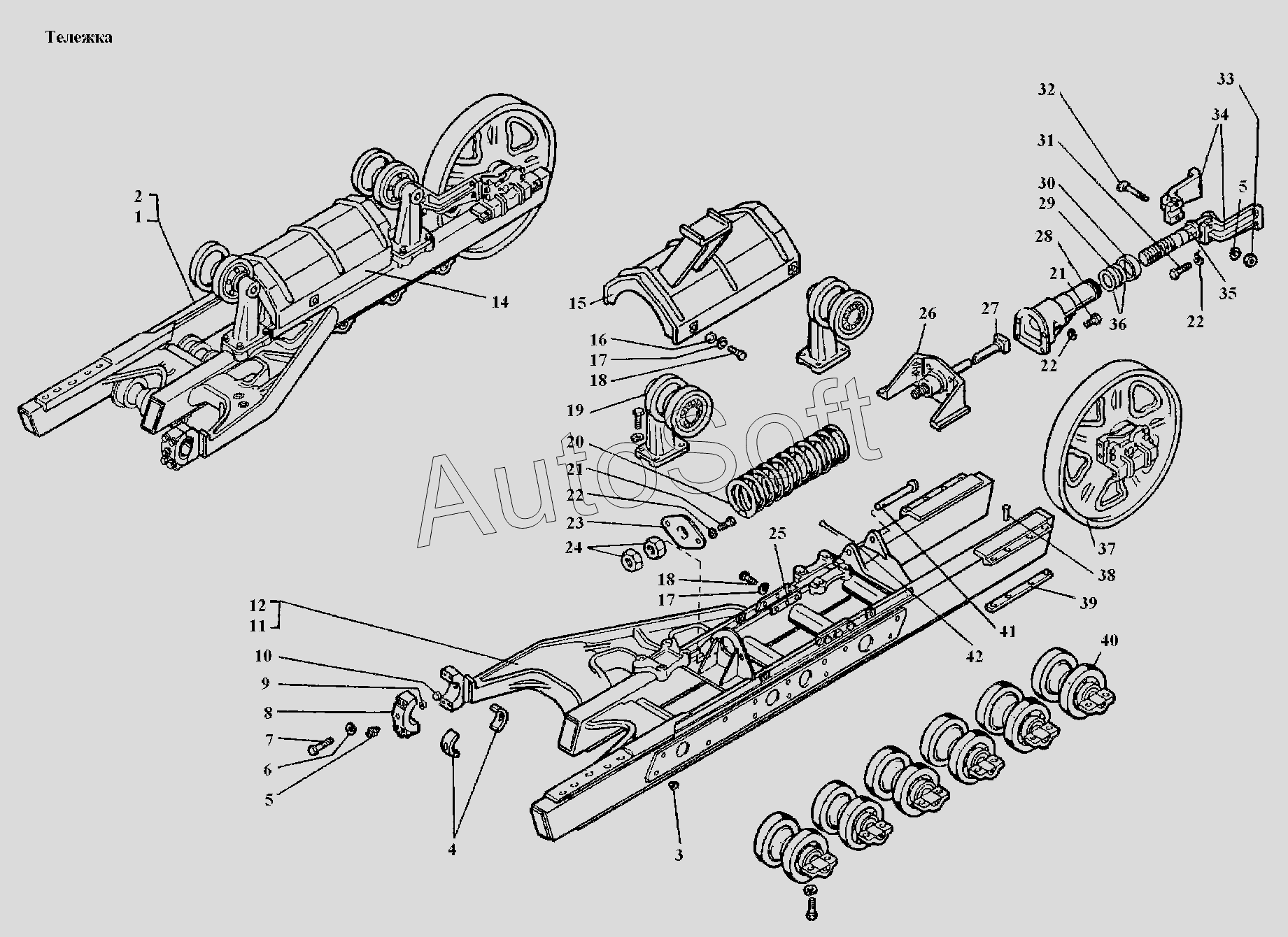

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Тележка
1
2
3
4
5
5
6
7
8
9
10
11
12
14
15
17
17
18
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
32
34
35
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.43.113-1 | 0***1 | Вилка | |
| 04.43А.016 | 0***6 | Кронштейн с регулировочным винтом (поз. 28-30, 35, 36) | |
| 1 | 0***4 | Тележка правая | |
| 2 | 0***4 | Тележка левая | |
| 3 | 0***4 | Заглушка | |
| 4 | 0***3 | Вкладыш | |
| 5 | 1***р | Масленка 1.3.Ц6.ХР | |
| 5 | 1***р | Масленка 1.3.Ц6.ХР | |
| 6 | 1***6 | Шайба 18 ОТ 65Г | |
| 7 | 0***0 | Болт кулака | |
| 8 | 0***5 | Крышка | |
| 9 | 0***8 | Фиксатор вкладыша | |
| 10 | 0***9 | Фиксатор вкладыша | |
| 11 | 0***2 | Рама тележки правая | |
| 12 | 0***2 | Рама тележки левая | |
| 14 | 0***8 | Щиток левой тележки в сборе | |
| 15 | 0***0 | Щиток правый | |
| 17 | 1***Г | Шайба 14 ОТ 65Г | |
| 17 | 1***Г | Шайба 14 ОТ 65Г | |
| 18 | М***6 | Болт М14-6gx30.88.016 | |
| 18 | М***6 | Болт М14-6gx30.88.016 | |
| 19 | 0***7 | Каток поддерживающий | |
| 20 | 0***4 | Пружина натяжного механизма | |
| 21 | М***6 | Болт М16-6gx32.88.35.016 | |
| 21 | М***6 | Болт М16-6gx32.88.35.016 | |
| 22 | 1***Г | Шайба 16 ОТ 65Г | |
| 22 | 1***Г | Шайба 16 ОТ 65Г | |
| 22 | 1***Г | Шайба 16 ОТ 65Г | |
| 23 | 0***3 | Упор пружин | |
| 24 | 0***5 | Гайка | |
| 25 | 0***1 | Планка опорная | |
| 26 | 0***4 | Кронштейн направляющий | |
| 27 | 0***2 | Болт стяжной | |
| 28 | 0***7 | Кронштейн натяжной | |
| 29 | 0***3 | Чистик | |
| 30 | 0***1 | Колпак | |
| 32 | 0***1 | Болт | |
| 34 | 0***1 | Вилка | |
| 35 | 0***1 | Винт регулировочный | |
| 36 | 0***2 | Кольцо | |
| 37 | 0***8 | Колесо направляющее | |
| 39 | 0***6 | Накладка | |
| 40 | 0***0 | Каток опорный | |
| 41 | 0***6 | Ось | |
| 42 | 5***9 | Шплинт 5x45 |
