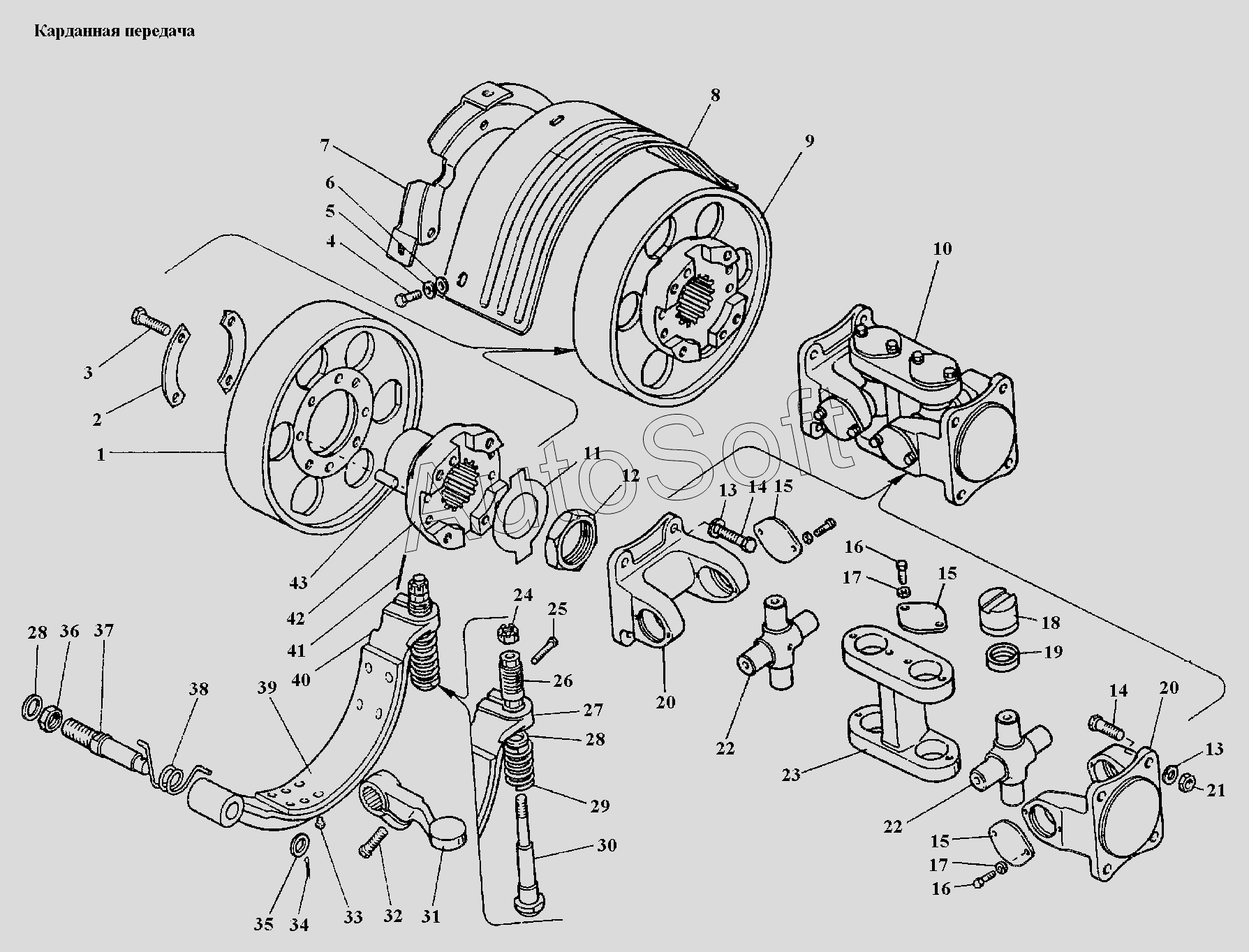

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Карданная передача
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
16
17
17
18
19
20
20
21
22
22
23
24
25
26
27
29
30
31
36
37
38
39
40
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05.36.001 | 0***1 | Карданная передача | |
| 1 | М***А | Шкив тормозка | |
| 2 | М***8 | Пластина стопорная | |
| 3 | М***6 | Болт М12-6gx35.88.35.016 | |
| 4 | М***9 | Болт М10-6gx18.88.35.019 | |
| 5 | 1***Г | Шайба 10 ОТ 65Г | |
| 6 | 1***9 | Шайба 10.01 | |
| 7 | Т***9 | Щиток в сборе | |
| 8 | Т***А | Козырек | |
| 9 | Т***7 | Фланец | |
| 10 | 0***1 | Карданная передача | |
| 11 | Т***7 | Шайба стопорная | |
| 12 | Т***2 | Гайка | |
| 13 | 1***Г | Шайба 14 ОТ 65Г | |
| 13 | 1***Г | Шайба 14 ОТ 65Г | |
| 14 | 0***1 | Болт М14х1,5 | |
| 15 | 0***3 | Пластина опорная | |
| 16 | М***6 | Болт М8-6gx16.88.35.016 | |
| 16 | М***6 | Болт М8-6gx16.88.35.016 | |
| 17 | 8***6 | Шайба 8 Т 65Г | |
| 17 | 8***6 | Шайба 8 Т 65Г | |
| 18 | 8***2 | Подшипник игольчатый карданный ГОСТ 6870-81 | |
| 19 | 1***3 | Уплотнение торцовое | |
| 20 | 6***3 | Вилка карданного вала | |
| 21 | М***6 | Гайка М14x1,5-6Н.6.016 | |
| 22 | 1***0 | Крестовина кардана | |
| 23 | 0***1 | Вилка двойная | |
| 24 | М***Н | Гайка М14x1,5-6Н.8.016 | |
| 25 | М***6 | Болт М10-6gx30.88.35.016 | |
| 26 | М***0 | Втулка | |
| 27 | М***0 | Колодка тормозка | |
| 29 | М***А | Пружина тормозка | |
| 30 | М***0 | Толкатель | |
| 31 | М***1 | Рычаг тормозка | |
| 36 | М***6 | Гайка М20x1,5-6Н.6.016 | |
| 37 | М***А | Ось колодки тормозка | |
| 38 | 7***7 | Пружина тормозка | |
| 39 | М***2 | Лента тормозка | |
| 40 | М***Б | Колодка тормозка | |
| 42 | Т***1 | Фланец | |
| 43 | М***6 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
