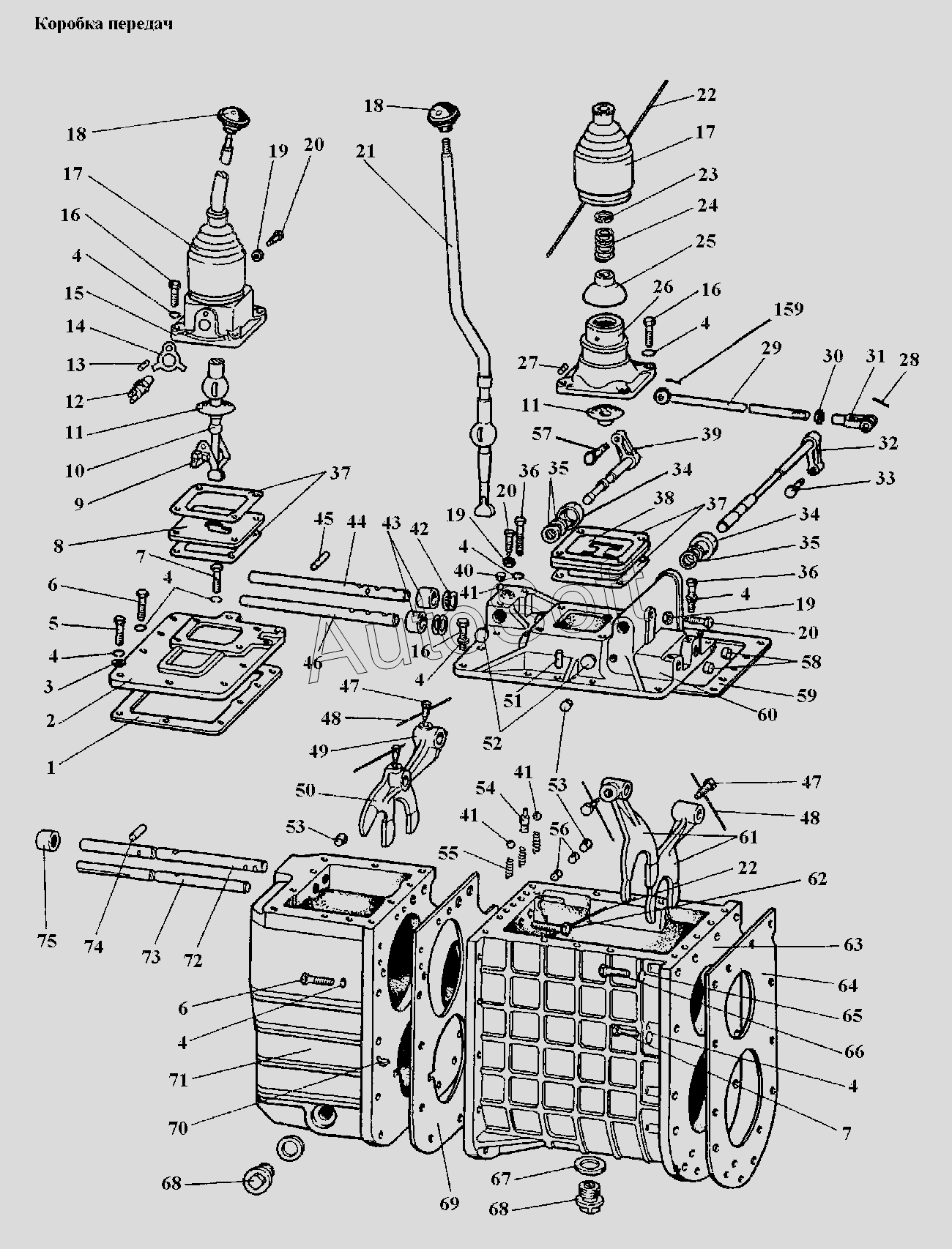

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Коробка передач
1
2
4
4
4
4
4
4
4
4
4
5
6
6
7
7
8
9
10
11
11
12
13
14
15
16
16
16
17
17
18
18
19
19
19
20
20
20
21
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
37
37
38
39
40
42
43
44
45
46
47
47
49
50
52
53
53
54
55
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05.37.001-1А | 0***А | Коробка передач | |
| 05.37.001-1А-01 | 0***1 | Коробка передач | |
| 1 | Т***5 | Прокладка | |
| 2 | 0***5 | Крышка корпуса реверс-редуктора | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 4 | 1***Г | Шайба 12 65Г | |
| 5 | М***6 | Болт М12-6gx45.88.35.016 | |
| 6 | М***6 | Болт М12-6gx40.88.35.016 | |
| 6 | М***6 | Болт М12-6gx40.88.35.016 | |
| 7 | М***6 | Болт М12-6gx50.88.35.016 | |
| 7 | М***6 | Болт М12-6gx50.88.35.016 | |
| 8 | 0***0 | Кулиса реверс-редуктора | |
| 9 | 0***7 | Поводок | |
| 10 | 0***9 | Рычаг переключения реверс-редуктора | |
| 11 | 0***6 | Отражатель | |
| 12 | В***8 | Выключатель | |
| 13 | Т***0 | Штифт | |
| 14 | 0***2 | Пластина замковая | |
| 15 | 0***3 | Колонка | |
| 16 | М***6 | Болт М12-6gx35.88.35.016 | |
| 16 | М***6 | Болт М12-6gx35.88.35.016 | |
| 16 | М***6 | Болт М12-6gx35.88.35.016 | |
| 17 | 0***1 | Чехол | |
| 18 | А***0 | Рукоятка | |
| 19 | М***8 | Гайка М12-6Н.8.016 | |
| 19 | М***8 | Гайка М12-6Н.8.016 | |
| 19 | М***8 | Гайка М12-6Н.8.016 | |
| 20 | М***6 | Винт М12-6gx35.14Н.016 | |
| 20 | М***6 | Винт М12-6gx35.14Н.016 | |
| 20 | М***6 | Винт М12-6gx35.14Н.016 | |
| 21 | 0***8 | Рычаг переключения передач | |
| 23 | 0***0 | Кольцо упорное | |
| 24 | 5***2 | Пружина | |
| 25 | А***3 | Колпачок | |
| 26 | 5***4 | Колонка рычага переключения скоростей | |
| 27 | А***5 | Штифт | |
| 28 | 3***9 | Шплинт 3,2x20 | |
| 29 | Т***а | Тяга блокировки | |
| 30 | М***6 | Гайка М12x1,25-6Н.6.016 | |
| 31 | А***1 | Вилка | |
| 32 | 0***5 | Валик блокировки коробки передач | |
| 33 | Т***6 | Ось | |
| 34 | Т***5 | Обойма сальника | |
| 35 | Т***6 | Кольцо | |
| 37 | 5***А | Прокладка | |
| 38 | 0***8 | Кулиса коробки передач | |
| 39 | 0***7 | Тяга блокировки реверс-редуктора | |
| 40 | 4***6 | Пробка 4 - КГ 3/8 А12.016 | |
| 42 | 0***2 | Кольцо 018-022-25-2-2 | |
| 43 | Т***1 | Корпус уплотнения | |
| 44 | 0***А | Валик переключения первой и четвертой передач | |
| 45 | Т***6 | Стопор замка | |
| 46 | 0***А | Валик переключения второй и третьей передач | |
| 47 | Т***5 | Винт, установочный | |
| 49 | 0***4 | Вилка переключения реверса | |
| 50 | 0***3 | Вилка переключения редуктора | |
| 52 | Т***5 | Заглушка | |
| 53 | 4***6 | Пробка 4- КГ 1/4 А12.016 | |
| 53 | 4***6 | Пробка 4- КГ 1/4 А12.016 | |
| 54 | Т***7 | Шток | |
| 55 | А***4 | Пружина | |
| 57 | 0***6 | Ось | |
| 58 | 0***7 | Колпачок | |
| 59 | Т***0 | Прокладка | |
| 60 | Т***3 | Крышка корпуса коробки передач | |
| 61 | 0***4 | Вилка переключения передач | |
| 62 | 3***6 | Болт 3М12-6gx60.88.35.016 | |
| 63 | Т***2 | Корпус коробки передач | |
| 64 | Т***А | Прокладка | |
| 65 | 1***6 | Шайба 16 65Г | |
| 66 | Т***9 | Болт М16х45 кл. 2 | |
| 67 | 5***3 | Кольцо уплотняющее | |
| 68 | 5***2 | Пробка магнитная | |
| 69 | Т***А | Прокладка | |
| 70 | Т***9 | Уголок | |
| 71 | Т***1 | Корпус реверс-редуктора | |
| 72 | 0***7 | Валик переключения реверса | |
| 73 | 0***6 | Валик переключения редуктора | |
| 74 | Т***1 | Стопор замка | |
| 75 | 0***4 | Колпачок |
