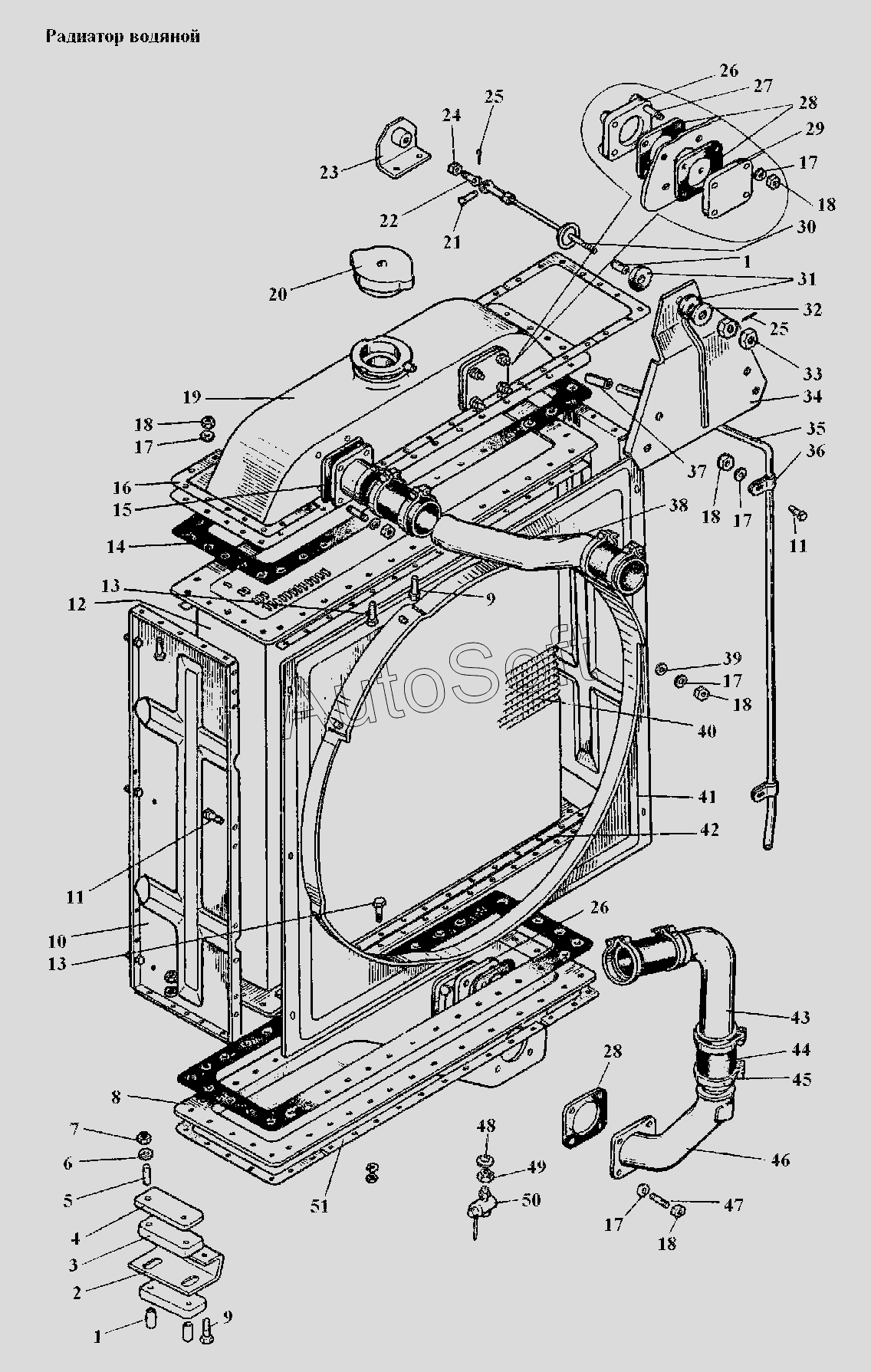

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Радиатор водяной
36
23
24
25
25
26
26
27
28
28
29
30
31
32
33
34
35
22
37
38
40
41
42
43
44
45
46
47
48
49
50
51
14
1
1
2
3
4
7
8
9
9
10
11
11
12
13
13
15
16
17
17
17
17
17
18
18
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.13.001-1 | М***1 | Установка водяного радиатора | |
| 1 | М***9 | Втулка | |
| 2 | М***0 | Опора радиатора | |
| 3 | М***1 | Подушка | |
| 4 | М***0 | Накладка | |
| 7 | М***6 | Гайка М12-6Н.5.016 | |
| 8 | 8***5 | Бак радиатора нижний в сборе | |
| 9 | М***6 | Болт М8-6gx30.66 | |
| 9 | М***6 | Болт М8-6gx30.66 | |
| 10 | 8***2 | Стойка | |
| 11 | М***9 | Болт М8-6gx16.88.019 | |
| 11 | М***9 | Болт М8-6gx16.88.019 | |
| 12 | М***1 | Радиатор | |
| 13 | М***6 | Болт М8-6gx25.88.019 | |
| 13 | М***6 | Болт М8-6gx25.88.019 | |
| 14 | М***8 | Прокладка баков | |
| 15 | М***7 | Патрубок верхнего бака | |
| 16 | М***1 | Накладка угловая | |
| 17 | 8***5 | Шайба 8 65Г | |
| 17 | 8***5 | Шайба 8 65Г | |
| 17 | 8***5 | Шайба 8 65Г | |
| 18 | М***9 | Гайка М8-6Н.6.019 | |
| 18 | М***9 | Гайка М8-6Н.6.019 | |
| 18 | М***9 | Гайка М8-6Н.6.019 | |
| 18 | М***9 | Гайка М8-6Н.6.019 | |
| 18 | М***9 | Гайка М8-6Н.6.019 | |
| 19 | 8***1 | Бак верхний | |
| 20 | А***0 | Крышка | |
| 21 | Т***6 | Ось | |
| 22 | М***2 | Проушина | |
| 23 | М***8 | Кронштейн | |
| 24 | М***8 | Гайка М12-6Н.8.016 | |
| 25 | 3***9 | Шплинт 3,2x20 | |
| 25 | 3***9 | Шплинт 3,2x20 | |
| 26 | М***1 | Фланец | |
| 27 | М***9 | Шпилька М8-6gx25.66.019 | |
| 28 | М***3 | Прокладка | |
| 29 | 8***3 | Заглушка | |
| 30 | М***1 | Тяга в сборе | |
| 31 | Т***1 | Прокладка | |
| 32 | 5***1 | Шайба | |
| 33 | М***6 | Гайка М12x1,25-6Н.8.016 | |
| 34 | М***1 | Кронштейн | |
| 35 | М***1 | Трубка пароотводящая | |
| 36 | 1***7 | Скоба | |
| 37 | 6***0 | Рукав-деталь | |
| 38 | М***3 | Патрубок переходной | |
| 40 | 7***2 | Сердцевина водяного радиатора | |
| 41 | М***5 | Кожух вентилятора | |
| 42 | М***1 | Накладка внутренняя | |
| 43 | М***1 | Патрубок переходной нижний | |
| 44 | М***0 | Муфта | |
| 45 | М***5 | Хомут стяжной | |
| 46 | 8***1 | Патрубок нижнего бака | |
| 47 | М***9 | Шпилька М8-6gx35.66.019 | |
| 48 | М***А | Прокладка | |
| 49 | М***9 | Штуцер | |
| 50 | М***3 | Краник сливной | |
| 51 | М***1 | Накладка наружная |
