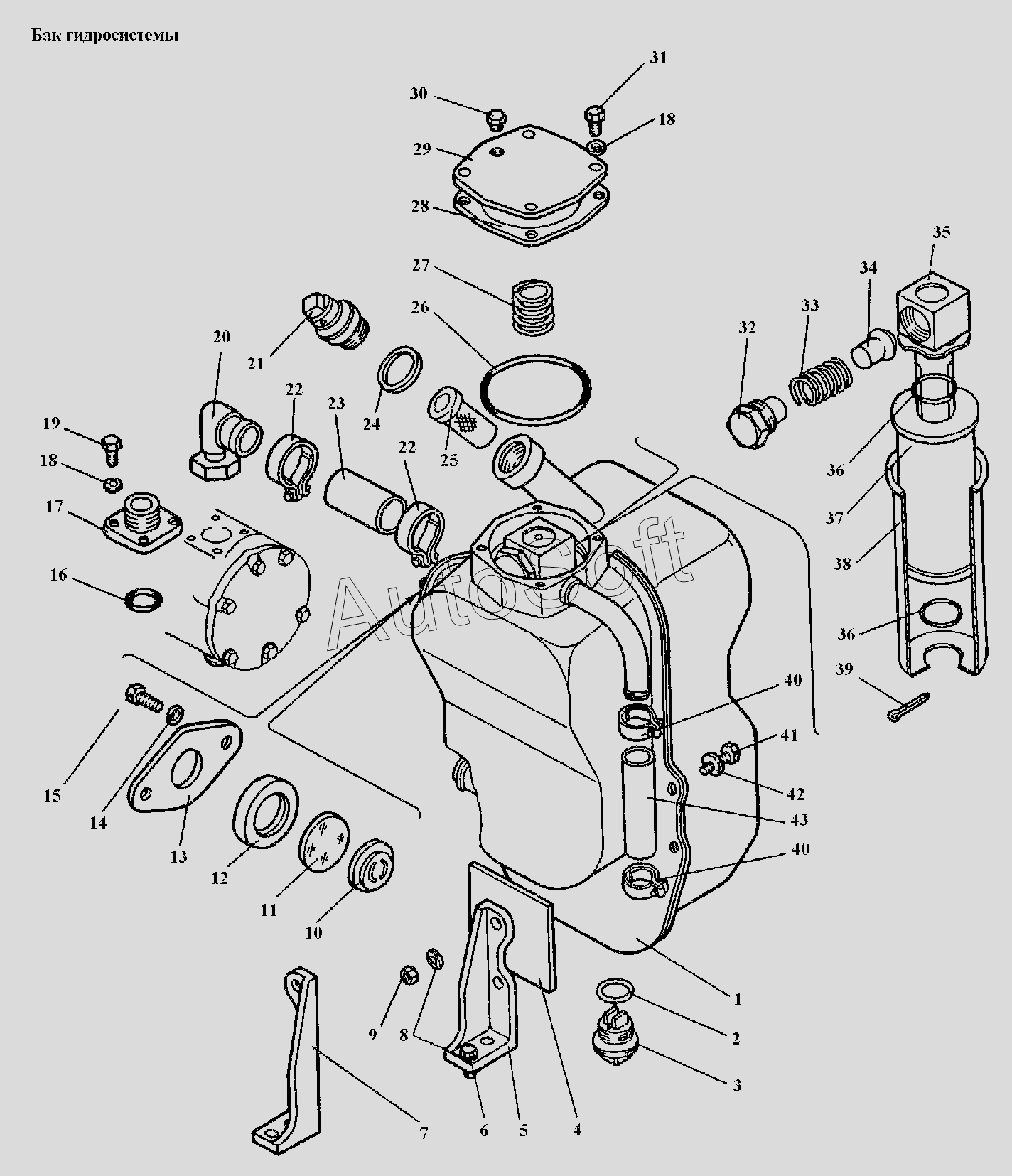

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Бак гидросистемы
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.57.001-2 | М***2 | Установка бака гидросистемы | |
| 1 | М***5 | Корпус бака | |
| 2 | 5***3 | Кольцо уплотняющее | |
| 3 | 5***2 | Пробка магнитная | |
| 4 | М***0 | Прокладка | |
| 5 | М***9 | Кронштейн задний | |
| 6 | М***6 | Болт М12-6gx30.88.35.016 | |
| 7 | М***2 | Кронштейн передний | |
| 9 | М***6 | Гайка М12-6Н.5.016 | |
| 10 | А***2 | Отражатель | |
| 11 | А***1 | Стекло | |
| 12 | А***3 | Манжета | |
| 13 | П***5 | Крышка | |
| 14 | 8***5 | Шайба 8 65Г | |
| 15 | М***8 | Болт М8-6gx14.88.35.016 | |
| 16 | Г***9 | Кольцо уплотнительное | |
| 17 | М***1 | Муфта прямая | |
| 18 | 1***Г | Шайба 10 ОТ 65Г | |
| 18 | 1***Г | Шайба 10 ОТ 65Г | |
| 19 | М***6 | Болт М10-6gx25.88.35.016 | |
| 20 | М***7 | Угольник с гайкой соединительной и ниппелем в сборе | |
| 21 | 0***А | Сапун | |
| 22 | М***7 | Хомутик стяжной | |
| 23 | М***8 | Рукав МРТУ-6-07-6016-63 | |
| 24 | 0***А | Прокладка сапуна | |
| 25 | Т***3 | Фильтр заливной в сборе | |
| 26 | П***3 | Кольцо | |
| 27 | М***6 | Пружина | |
| 28 | М***3 | Прокладка | |
| 29 | М***4 | Крышка | |
| 30 | К***8 | Пробка КГ 1/8 | |
| 31 | М***6 | Болт М10-6gx20.88.35.016 | |
| 32 | М***5 | Направляющая клапана | |
| 33 | М***7 | Пружина | |
| 34 | М***6 | Клапан | |
| 35 | М***5 | Труба фильтра | |
| 36 | М***4 | Кольцо | |
| 37 | 7***0 | Элемент фильтрующий | |
| 38 | М***6 | Корпус фильтра | |
| 39 | 5***9 | Шплинт 5x50 | |
| 40 | М***7 | Хомутик стяжной | |
| 41 | М***6 | Болт М12-6gx35.88.35.016 | |
| 43 | 0***1 | Шланг |
