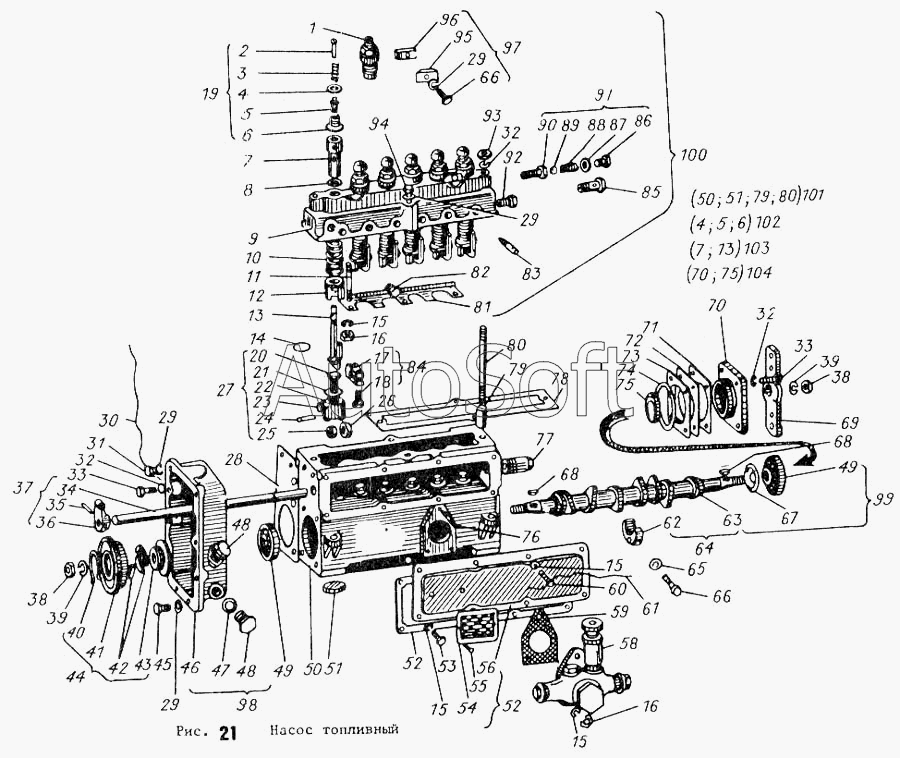

Каталог запасных частей к технике: АТЗ ТТ-4М. Насос топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03-16С2 | 0***2 | Насос в сборе | |
| 1 | 1***0 | Штуцер | |
| 2 | 0***А | Уменьшитель объема | |
| 3 | 1***А | Пружина нагнетательного клапана | |
| 4 | 1***А | Прокладка | |
| 5 | 4***3 | Клапан нагнетательный | |
| 6 | 4***5 | Седло клапана | |
| 7 | 4***1 | Втулка плунжера | |
| 8 | 1***2 | Прокладка | |
| 9 | 0***Б | Головка | |
| 10 | 1***Г | Пружина плунжера | |
| 11 | 1***А | Шпилька | |
| 12 | 4***1 | Тарелка пружины | |
| 13 | 4***4 | Плунжер | |
| 14 | 1***А | Кольцо замковое плунжера | |
| 15 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 16 | Г***0 | Гайка М6-6Н.6.013 ГОСТ 5915-70 | |
| 17 | 1***А | Хомутик | |
| 18 | Б***0 | Болт М6-6gх20.58.013 ГОСТ 7798-70 | |
| 19 | 4***6 | Клапан нагнетательный | |
| 20 | 1***9 | Болт толкателя | |
| 21 | 1***А | Контргайка | |
| 22 | 8***2 | Корпус толкателя | |
| 23 | В***1 | Фиксатор толкателя | |
| 24 | В***2 | Ось ролика толкателя | |
| 25 | 1***А | Втулка ролика | |
| 26 | 1***5 | Ролях толкателя плунжера | |
| 27 | 8***2 | Толкатель | |
| 28 | 1***А | Прокладка | |
| 29 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 30 | П***4 | Проволока 0,8-0-С L=500мм ГОСТ 3282-74 | |
| 31 | Б***0 | Болт 3М8-6gх25.58.013 ГОСТ 7796-70 | |
| 32 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 33 | Б***0 | Болт М10-6gх25.58.013 ГОСТ 7796-70 | |
| 34 | 0***5 | Рейка | |
| 35 | 1***7 | Штифт цилиндрический | |
| 36 | 1***1 | Поводок рейки | |
| 37 | 0***3 | Рейка | |
| 38 | Г***0 | Гайка М14х1,5-6Н.8.35.013 ГОСТ 5915-70 | |
| 39 | Ш***0 | Шайба 14 65Г 05 ГОСТ 6402-70 | |
| 40 | К***6 | Кольцо упорное Б28 65Г ГОСТ 13942-86 | |
| 41 | В***4 | Колесо зубчатое | |
| 42 | 2***Б | Сухарь | |
| 43 | В***1 | Втулка | |
| 44 | В***А | Муфта упругая в сборе | |
| 45 | Б***0 | Болт М8-6gх25.58.013 ГОСТ 7796-70 | |
| 46 | 0***Б | Фланец | |
| 47 | 1***0 | Прокладка | |
| 48 | 1***А | Пробка | |
| 49 | П***7 | Подшипник 7204А ГОСТ 27365-87 | |
| 50 | 0***Б | Корпус насоса | |
| 51 | 1***4 | Пробка корпуса | |
| 52 | 0***0 | Прокладка крышки люка | |
| 53 | Б***0 | Болт М6-6gх14.58.013 ГОСТ 7798-70 | |
| 54 | 0***2 | Табличка | |
| 55 | З***0 | Заклепка 2,5х6,37 ГОСТ 10299-80 | |
| 56 | 0***1 | Крышка люка | |
| 57 | 0***0 | Крышка с табличкой | |
| 58 | 1***0 | Помпа | |
| 59 | 1***8 | Прокладка | |
| 60 | Б***0 | Болт 3М6-6gх14.58.013 ГОСТ 7798-70 | |
| 61 | П***м | Проволока 0,8-0-С ГОСТ 3282-74 L=400мм | |
| 62 | 0***1 | Опора вала | |
| 63 | 0***2 | Вал кулачковый | |
| 64 | 0***Б | Вал с опорой (только для запасных частей) | |
| 65 | Ш***8 | Шайба 8.37 ГОСТ 11371-78 | |
| 66 | Б***0 | Болт М8-6gх30.58.013 ГОСТ 7796-70 | |
| 67 | 1***1 | Маслоотражатель шарикоподшипника | |
| 68 | Ш***0 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 69 | 0***9 | Вилка | |
| 70 | 0***3 | Крышка подшипника | |
| 71 | 0***3 | Прокладка регулировочная | |
| 72 | 0***4 | Прокладка регулировочная | |
| 73 | 0***5 | Прокладка регулировочная | |
| 74 | 0***8 | Кольцо | |
| 75 | М***9 | Манжета 1.1-20х421 ГОСТ 8752-79 | |
| 76 | 1***8 | Шпилька | |
| 77 | 0***3 | Колпак рейки | |
| 78 | 0***9 | Прокладка головки насоса | |
| 79 | 1***3 | Штифт установочный | |
| 80 | Л***А | Шпилька | |
| 81 | 0***8 | Планка упора | |
| 82 | 0***3 | Пробка | |
| 83 | 1***1 | Винт установочный | |
| 84 | 1***7 | Хомутик | |
| 85 | А***0 | Болт поворотного угольника | |
| 86 | 1***8 | Пробка перепускного клапана | |
| 87 | 1***0 | Прокладка | |
| 88 | 1***7 | Пружина перепускного клапана | |
| 89 | Ш***1 | Шарик Б7,144-60 ГОСТ 3722-81 | |
| 90 | 4***6 | Корпус перепускного клапана | |
| 91 | 5***3 | Клапан в сборе | |
| 92 | 4***Б | Втулка резьбовая | |
| 93 | 1***5 | Гайка | |
| 94 | Б***0 | Болт М8-6gх60.58.013 ГОСТ 7796-70 | |
| 95 | 1***Б | Зажим передний | |
| 96 | 1***Б | Зажим задний | |
| 97 | 1***8 | Зажим | |
| 98 | 0***В | Фланец регулятора | |
| 99 | 0***1 | Вал | |
| 100 | 0***0 | Головка | |
| 101 | 0***0 | Корпус (только для запасных частей) | |
| 102 | 4***Р | Клапан с прокладкой (только для запасных частей) | |
| 103 | 4***5 | Плунжерная пара | |
| 104 | 0***6 | Крышка подшипника с манжетой |
