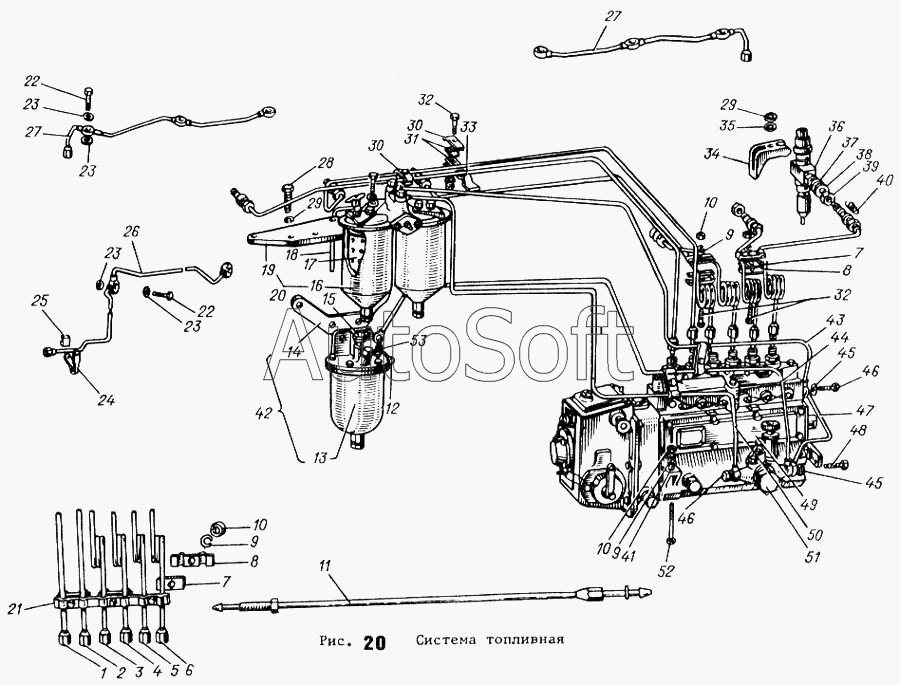

Каталог запасных частей к технике: АТЗ ТТ-4М. Система топливная
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-15С1.10 | 0***0 | Система топливная | |
| 1 | 0***1 | Топливопровод | |
| 2 | 0***1 | Топливопровод | |
| 3 | 0***Б | Топливопровод | |
| 4 | 0***Б | Топливопровод | |
| 5 | 0***Б | Топливопровод | |
| 6 | 0***Б | Топливопровод | |
| 7 | 0***6 | Прокладка | |
| 8 | 0***А | Планка | |
| 9 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 10 | Г***0 | Гайка М8-6Н.6.013 ГОСТ 2524-70 | |
| 11 | 0***Б | Топливопровод (только для запчастей) | |
| 12 | Б***0 | Болт М10-6gх35.88.013 ГОСТ 7796-70 | |
| 13 | А***2 | Фильтр ФГ-20 | |
| 14 | 0***А | Кронштейн | |
| 15 | А***0 | Болт поворотного угольника | |
| 16 | 2***2 | Фильтр ФТ-150 | |
| 17 | 2***0 | Элемент фильтрующий | |
| 18 | 4***0 | Трубка вентиля | |
| 19 | 0***5 | Плита | |
| 20 | 0***0 | Фильтр ФТ-150 с плитой | |
| 21 | 0***4 | Скоба | |
| 22 | 0***А | Болт поворотного угольника | |
| 23 | 4***А | Прокладка | |
| 24 | 0***А | Хомут (только для запасных частей) | |
| 25 | 0***1 | Прокладка | |
| 26 | 0***В | Трубка слива с головки (только для запасных частей) | |
| 27 | 0***Б | Трубка слива с форсунок (только для запасных частей) | |
| 28 | Б***0 | Болт М12-6gх30.88.013 ГОСТ 7796-70 | |
| 29 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 30 | 1***1 | Планка зажима | |
| 31 | 1***1 | Прокладка | |
| 32 | Б***0 | БОЛТ М8-6gх25.88.013 ГОСТ 7796-70 | |
| 33 | 0***4 | Планка | |
| 34 | 0***3 | Скоба крепления форсунки | |
| 35 | 0***2 | Шайба скобы крепления форсунки | |
| 36 | 6***0 | Форсунка | |
| 37 | 0***Б | Кольцо резиновое | |
| 38 | 0***Б | Шайба кольца | |
| 39 | Г***0 | Гайка М12х1,5-6Н.6.013 ГОСТ 2526-70 | |
| 40 | 0***5 | Пружина | |
| 41 | 0***9 | Шайба специальная | |
| 42 | 0***0 | Фильтр ФГ-25 с кронштейном | |
| 43 | 0***3 | Топливопровод от фильтра ФТ-150 к насосу | |
| 44 | 0***8 | Топливопровод от фильтра ФГ-25 к помпе | |
| 45 | С***А | Прокладка | |
| 46 | А***0 | Болт поворотного угольника | |
| 47 | 0***В | Топливопровод от фильтра ФГ-25 к помпе | |
| 48 | С***6 | Болт крепления | |
| 49 | 0***0 | Насос топливный | |
| 50 | 0***4 | Топливопровод от фильтра ФТ-150 к помпе | |
| 51 | 1***0 | Помпа | |
| 52 | Б***0 | Болт М8-6gх80.58.013 ГОСТ 7795-70 | |
| 53 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 |
