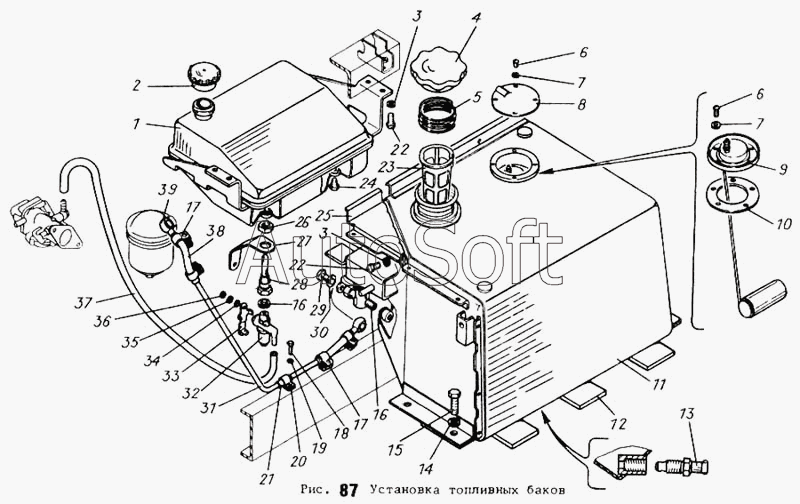

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка топливных баков
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Бензобак | |
| 2 | 5***Т | Пробка бензинового бачка в сборе | |
| 3 | Ш***0 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 4 | М***3 | Крышка | |
| 5 | М***4 | Пружина | |
| 6 | В***0 | Винт М5-6gх12.58.016 ГОСТ 17473-80 | |
| 7 | Ш***0 | Шайба 5 65Г 096 ГОСТ 6402-70 | |
| 8 | М***2 | Крышка | |
| 9 | Д***Д | Датчик указателя уровня топлива БМ-127Д ОСТ 37.003.002-70 | |
| 10 | М***6 | Прокладка | |
| 11 | М***6 | Бак топливный | |
| 12 | М***3 | Прокладка | |
| 13 | М***1 | Штуцер | |
| 14 | Ш***0 | Шайба 20ОТ 65Г 096 ГОСТ 6402-70 | |
| 15 | Б***0 | Болт М20-6gх45.88.016 ГОСТ 7796-70 | |
| 16 | К***5 | Кран | |
| 17 | Т***4 | Хомут | |
| 18 | Б***0 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 19 | Ш***0 | Шайба 10 65Г 096 ГОСТ 6402-70 | |
| 20 | 5***6 | Хомут | |
| 21 | 5***6 | Прокладка | |
| 22 | Б***0 | Болт М12-6gх20.88.016 ГОСТ 7796-70 | |
| 23 | М***А | Фильтр | |
| 24 | П***3 | Пробка КГ1/4"А12.016 ОСТ 23.1.117-83 | |
| 25 | М***0 | Козырек | |
| 26 | Г***0 | Гайка М24х2.6.88.016 ГОСТ 5927-70 | |
| 27 | М***2 | Кронштейн оболочки | |
| 28 | М***3 | Переходник краника | |
| 29 | 1***0 | Болт поворотного угольника | |
| 30 | 1***6 | Прокладка | |
| 31 | М***1 | Топливопровод | |
| 32 | К***0 | Кран | |
| 33 | М***7 | Рычаг краника | |
| 34 | Ш***8 | Шайба 6.01.016 ГОСТ 11371-78 | |
| 35 | Ш***0 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 36 | Г***0 | Гайка М5-6Н.6.016 ГОСТ 5915-70 | |
| 37 | М***1 | Бензопровод | |
| 38 | Т***6 | Шланг | |
| 39 | М***4 | Штуцер |
