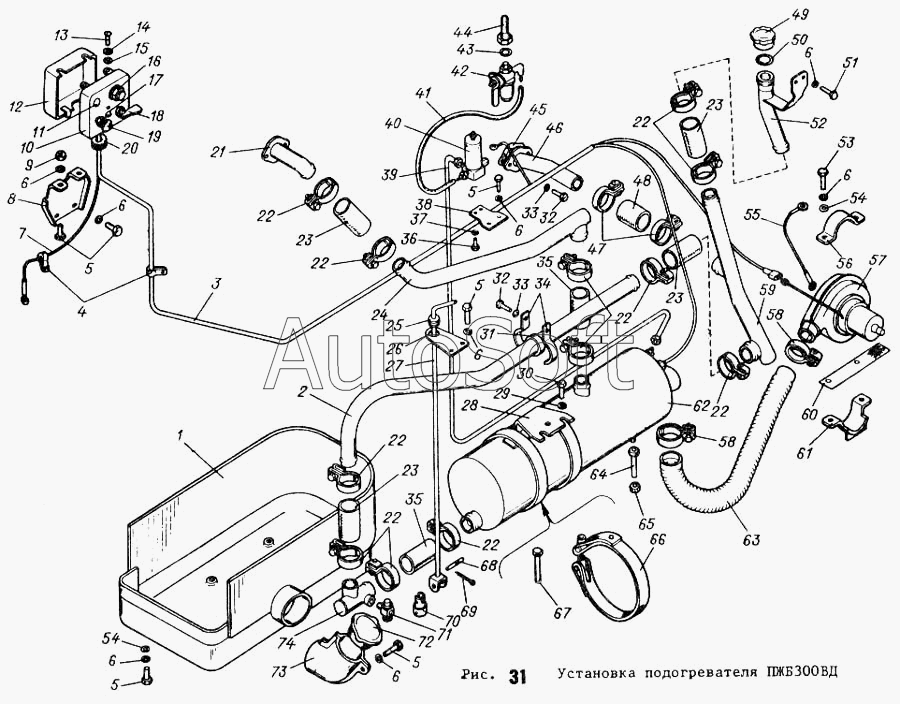

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка подогревателя ПЖБ 300ВД
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Поддон подогревателя | |
| 2 | М***7 | Труба | |
| 3 | М***2 | Жгут подогревателя | |
| 4 | 5***7 | Скоба | |
| 5 | Б***0 | Болт М10-6gх18.88.016 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 7 | М***4 | Провод | |
| 8 | М***2 | Кронштейн | |
| 9 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 10 | М***1 | Корпус | |
| 11 | П***Е | Фонарь контрольной лампы | |
| 12 | М***6 | Корпус | |
| 13 | В***0 | Винт М4-6gх10.58.016 ГОСТ 17473-80 | |
| 14 | Ш***0 | Шайба 4Т 65Г 096 ГОСТ 6402-70 | |
| 15 | Ш***8 | Шайба 4.01.016 ГОСТ 11371-78 | |
| 16 | О***0 | Спираль контрольная | |
| 17 | П***Б | Предохранитель термобиметаллический ПР2-Б | |
| 18 | В***2 | Выключатель | |
| 19 | П***5 | Переключатель с ручкой | |
| 20 | 5***9 | Кольцо изоляционное | |
| 21 | М***9 | Труба | |
| 22 | М***7 | Хомут | |
| 23 | 7***3 | Шланг соединительный | |
| 24 | М***0 | Труба | |
| 25 | Т***1 | Кольцо изоляционное | |
| 26 | М***1 | Кронштейн | |
| 27 | М***5 | Рукоятка краника | |
| 28 | М***3 | Кронштейн | |
| 29 | Ш***0 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 30 | Б***0 | Болт М12-6gх25.88.016 РОСТ 7796-70 | |
| 31 | Т***7 | Кольцо | |
| 32 | Б***0 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | |
| 33 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 34 | М***3 | Скоба | |
| 35 | М***8 | Шланг | |
| 36 | Б***0 | Болт М6-6gх12.88.016 ГОСТ 7798-70 | |
| 37 | Ш***0 | Шайба 6Т 65Г 096 ГОСТ 6402-70 | |
| 38 | М***3 | Кронштейн | |
| 39 | М***8 | Топливопровод | |
| 40 | Э***2 | Клапан электромагнитный | |
| 41 | М***1 | Бензопровод | |
| 42 | К***0 | Кран | |
| 43 | 1***6 | Прокладка | |
| 44 | М***6 | Переходник краника | |
| 45 | М***0 | Прокладка | |
| 46 | М***9 | Труба | |
| 47 | М***6 | Хомут | |
| 48 | М***6 | Шланг | |
| 49 | А***1 | Крышка | |
| 50 | А***8 | Прокладка | |
| 51 | Б***0 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 52 | М***1 | Труба заливная | |
| 53 | Б***0 | Болт М10-6gх30.88.016 ГОСТ 7796-70 | |
| 54 | Ш***8 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 55 | 7***8 | Провод | |
| 56 | М***6 | Хомут | |
| 57 | П***0 | Вентилятор | |
| 58 | М***0 | Хомут | |
| 59 | М***8 | Труба | |
| 60 | М***4 | Прокладка | |
| 61 | М***0 | Кронштейн | |
| 62 | П***0 | Котел пускового подогревателя | |
| 63 | М***1 | Шланг | |
| 64 | М***4 | Трубка сливная | |
| 65 | Г***8 | Гайка накидная 1-6 ГОСТ 23353-78 | |
| 66 | М***4 | Хомут | |
| 67 | М***5 | Болт | |
| 68 | М***6 | Ось | |
| 69 | Ш***9 | Шплинт 4х32.016 ГОСТ 397-79 | |
| 70 | М***0 | Втулка | |
| 71 | К***0 | Кран | |
| 72 | М***6 | Заглушка | |
| 73 | М***7 | Патрубок | |
| 74 | М***3 | Труба |
