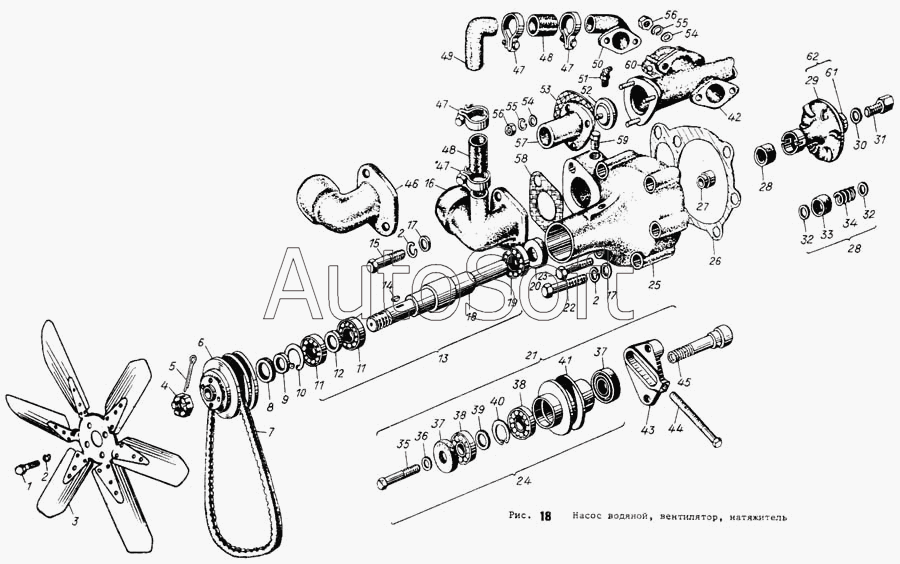

Каталог запасных частей к технике: АТЗ ТТ-4М. Насос водяной, вентилятор, натяжитель
47
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-13С1.10 | 0***0 | Насос, вентилятор и термостат | |
| 03А-13С1.10 | 0***0 | Насос и вентилятор | |
| 1 | Б***0 | Болт М10-6gх20.58.013 ГОСТ 7796-70 | |
| 2 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 3 | 0***0 | Вентилятор | |
| 4 | Г***0 | Гайка М20х1,5-6Н.8.013 ГОСТ 5919-70 | |
| 5 | Ш***9 | Шплинт 4х28 ГОСТ 397-79 | |
| 6 | 0***А | Шкив | |
| 7 | 1***0 | Ремень | |
| 8 | М***0 | Манжета 1-40х62-4 ГОСТ 8752-70 | |
| 9 | 0***0 | Втулка | |
| 10 | С***9 | Кольцо стопорное | |
| 11 | П***5 | Подшипник 305 ГОСТ 8338-75 | |
| 12 | 0***7 | Кольцо распорное | |
| 13 | 0***8 | Вал с подшипниками | |
| 14 | Ш***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 15 | Б***3 | Болт М10-6gх110.88.013 | |
| 16 | 0***7 | Патрубок | |
| 17 | Ш***8 | Шайба 10.01 ГОСТ 10450-78 | |
| 18 | 0***0 | Вал | |
| 19 | П***5 | Подшипник 304 ГОСТ 8338-75 | |
| 20 | М***9 | Манжета 1.1-20х40-4 ГОСТ 8752-79 | |
| 21 | 0***9 | Натяжитель | |
| 22 | Б***0 | Болт М10-6gх65.88.013 ГОСТ 7795-70 | |
| 23 | Б***0 | Болт М10-6gх60.88.013 ГОСТ 7795-70 | |
| 24 | 0***0 | Ролик натяжной | |
| 25 | 0***2 | Корпус насоса | |
| 26 | 0***6 | Прокладка | |
| 27 | 0***9 | Сальник | |
| 28 | 0***1 | Манжета | |
| 29 | 0***2 | Крыльчатка | |
| 30 | 0***2 | Шайба | |
| 31 | 0***А | Болт | |
| 32 | 0***А | Обойма | |
| 33 | 0***А | Манжета | |
| 34 | 0***1 | Пружина | |
| 35 | Б***0 | Болт М16-6gх32.88.013 ГОСТ 7795-70 | |
| 36 | 0***3 | Шайба | |
| 37 | 0***2 | Фланец | |
| 38 | П***5 | Подшипник 207 ГОСТ 8338-75 | |
| 39 | 0***3 | Кольцо установочное | |
| 40 | К***6 | Кольцо стопорное Б72 ГОСТ 13943-86 | |
| 41 | 0***1 | Ролик натяжной | |
| 42 | 0***4 | Труба водяная передняя в сборе | |
| 43 | 0***1 | Кронштейн | |
| 44 | 4***0 | Болт натяжной | |
| 45 | 0***0 | Ось натяжителя | |
| 46 | 0***0 | Патрубок | |
| 47 | Х***0 | Хомут 40 Н524-66 | |
| 48 | 0***4 | Рукав | |
| 49 | 0***3 | Труба | |
| 50 | 4***А | Патрубок | |
| 51 | М***4 | Масленка 2.3.45.Ц6 ГОСТ 19853-74 | |
| 52 | Т***3 | Термостат ТС108-03 | |
| 53 | 0***5 | Прокладка | |
| 54 | Ш***8 | Шайба 8.37 ГОСТ 11371-78 | |
| 55 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 56 | Г***0 | Гайка М8-6Н.6.013 ГОСТ 5927-70 | |
| 57 | 0***5 | Патрубок термостата | |
| 58 | 6***2 | Прокладка патрубка | |
| 59 | П***3 | Пробка КГ3/8"01.016 ОСТ 23.1.117-83 | |
| 60 | 0***А | Прокладка впускной трубы | |
| 61 | 0***4 | Втулка | |
| 62 | 0***0 | Крыльчатка |
