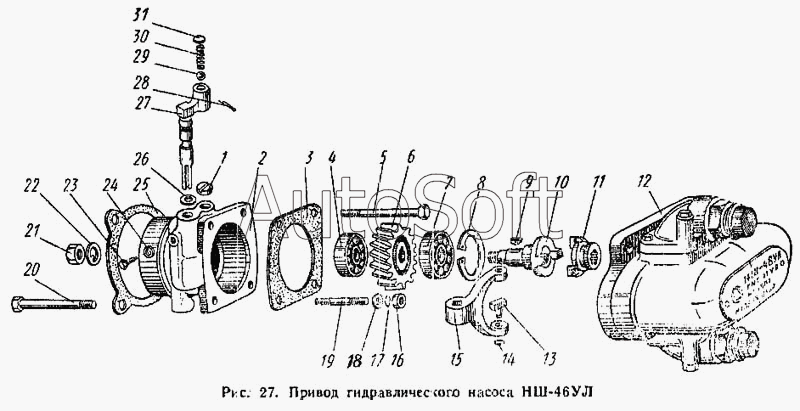

Каталог запасных частей к технике: АТЗ Т-4А (1996). Привод гидравлического насоса НШ-46УЛ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т2-26с2 | 6***2 | Привод гидравлического насоса НШ-46У (левого вращения) в сборе | |
| 6Т2-26с3 | 6***3 | Корпус в сборе | |
| 1 | С***8 | Ограничитель | |
| 2 | 0***1 | Корпус привода гидравлического насоса | |
| 3 | С***1 | Прокладка | |
| 4 | Ш***7 | Шарикоподшипник № 204 ГОСТ 8338-57 | |
| 5 | Б***0 | Болт М10.2х95.58 ГОСТ 7795-70 | |
| 6 | 0***3 | Шестерня привода гидравлического насоса | |
| 7 | Ш***7 | Шарикоподшипник № 207 ГОСТ 8338-57 | |
| 8 | К***8 | Кольцо Б72 ГОСТ 13943-68 | |
| 9 | Ш***8 | Шпонка сегментная 6х10 ГОСТ 8795-68 | |
| 10 | С***1 | Вал привода гидронасоса | |
| 11 | С***Б | Муфта кулачковая | |
| 12 | Н***2 | Насос шестеренный НШ-46У (левого вращения) | |
| 13 | С***1 | Сухарик | |
| 14 | С***3 | Кольцо предохранительное | |
| 15 | С***1 | Вилка | |
| 16 | Г***0 | Гайка М10.2.А.6. ГОСТ 2524-70 | |
| 17 | Ш***0 | Шайба 10Н 65Г ГОСТ 6402-70 | |
| 18 | Ш***6 | Шайба 10,5х17,5х2Н 495-66 | |
| 19 | Ш***6 | Шпилька М10х32Н 478-66 | |
| 20 | Б***0 | Болт М10.2х105.58. ГОСТ 7795-70 | |
| 21 | Г***0 | Гайка М16.2.А.6 ГОСТ 2526-70 | |
| 22 | Ш***6 | Шайба 16х32Н 500-66 | |
| 23 | 0***6 | Винт установочный | |
| 24 | Ш***6 | Шайба 8,5х16х2Н 495-66 | |
| 25 | 6***4 | Прокладка | |
| 26 | С***1 | Кольцо уплотнительное | |
| 27 | С***2 | Рычаг выключения | |
| 28 | Ш***6 | Шплинт 3,2х32 ГОСТ 397-66 | |
| 29 | Ш***0 | Шарик БV 8мм Р ГОСТ 3722-60 | |
| 30 | С***7 | Пружина | |
| 31 | 1***9 | Заглушка |
