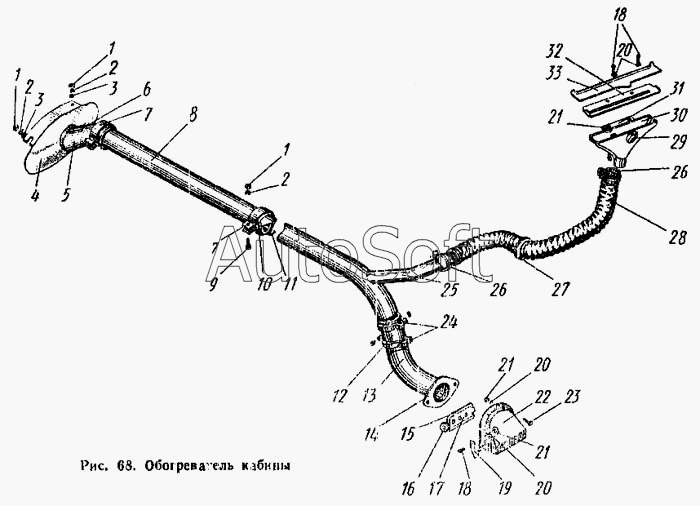

Каталог запасных частей к технике: АТЗ Т-4А (1996). Обогреватель кабины
1
1
1
2
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.62.003-3 | 0***3 | Патрубок в сборе | |
| 04.62.006 | 0***6 | Заслонка в сборе с маховиком и прокладкой | |
| М04.62.00-4 | М***4 | Заборчик воздуха в сборе | |
| М04.62.00-7 | М***7 | Обогреватель кабины | |
| М04.62.004-1 | М***1 | Кронштейн с хомутом в сборе | |
| М04.62.005-2 | М***2 | Горловина с фланцем в сборе | |
| М04.62.007 | М***7 | Раструб в сборе | |
| М04.62.008-3 | М***3 | Труба обогревателя в сборе | |
| М04.62.009 | М***9 | Заслонка с направляющей планки в сборе | |
| 1 | Г***0 | Гайка М8.5 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба 8 ГОСТ 11371-68 | |
| 4 | 0***2 | Заборник воздуха | |
| 5 | 0***2 | Половина патрубка правая | |
| 6 | 0***3 | Половина патрубка левая | |
| 7 | 0***3 | Хомут | |
| 8 | М***6 | Труба обогревателя | |
| 9 | Б***0 | Болт М8.2х30.58 ГОСТ 7798-70 | |
| 10 | 0***1 | Прокладка | |
| 11 | М***2 | Кронштейн | |
| 12 | М***4 | Шланг | |
| 13 | М***2 | Горловина | |
| 14 | 0***3 | Фланец | |
| 15 | 0***7 | Прокладка | |
| 16 | 0***8 | Маховик | |
| 17 | 0***6 | Планка заслонки | |
| 18 | В***2 | Винт II М6.2х12.58 ГОСТ 1489-62 | |
| 19 | 0***9 | Пластина замковая | |
| 20 | Ш***0 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 21 | Г***0 | Гайка М6.5 ГОСТ 5915-70 | |
| 22 | 0***5 | Кожух направляющий | |
| 23 | Б***0 | Болт М6.2х14.58 ГОСТ 7798-70 | |
| 24 | Х***0 | Хомутик стяжной в сборе | |
| 25 | М***1 | Патрубок | |
| 26 | Х***1 | Хомутик стяжной | |
| 27 | М***7 | Кольцо | |
| 28 | М***0 | Шланг L-870 | |
| 29 | М***5 | Перегородка | |
| 30 | М***1 | Раструб | |
| 31 | М***3 | Уголок опорный | |
| 32 | М***2 | Направляющая планка | |
| 33 | М***4 | Заслонка |
