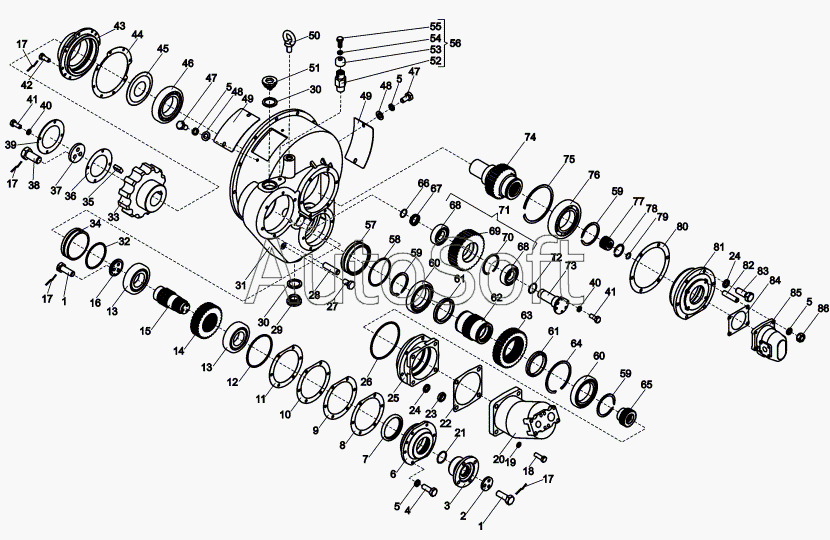

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Редуктор (A121.11.01.000-01)
55
65
64
63
62
61
61
60
60
59
59
59
58
57
56
66
54
53
52
51
50
49
49
48
48
47
47
46
45
76
86
85
84
83
82
81
80
79
78
77
44
75
74
73
72
71
70
69
68
68
67
12
22
21
20
19
18
17
17
17
17
16
15
14
13
13
23
11
10
9
8
7
6
5
5
5
5
4
3
2
33
43
42
41
41
40
40
39
38
37
36
35
34
1
1
32
31
30
30
29
28
27
26
25
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Болт | |
| 2 | Д***6 | Шайба | |
| 3 | A***0 | Фланец | |
| 4 | Б***) | Болт М10-6gх30.58.019(S16) | |
| 5 | Ш***9 | Шайба 10.65Г.019 | |
| 6 | Д***5 | Крышка | |
| 7 | М***2 | Манжета 1.2-90х120-2 | |
| 8 | Д***4 | Прокладка | |
| 9 | Д***5 | Прокладка | |
| 10 | Д***6 | Прокладка | |
| 11 | Д***7 | Прокладка | |
| 12 | 1***2 | Кольцо | |
| 13 | 3***3 | Подшипник ГОСТ 8338-75 | |
| 14 | A***5 | Шестерня | |
| 15 | A***3 | Вал ведомый | |
| 16 | A***5 | Шайба | |
| 17 | П***С | Проволока 1,6-О-С | |
| 18 | Б***) | Болт M16-6gx50.58.019(S24) | |
| 19 | Ш***9 | Шайба 16.65Г.019 | |
| 20 | 3***0 | Гидронасос аксиально-поршневой нерегулируемый 310.3.112.030 | |
| 21 | 0***2 | Кольцо | |
| 22 | Д***9 | Прокладка | |
| 23 | 0***2 | Гайка | |
| 24 | Ш***9 | Шайба 12.65Г.019 | |
| 25 | T***1 | Фланец | |
| 26 | 1***2 | Кольцо | |
| 27 | 0***7 | Пробка | |
| 28 | 0***8 | Шпилька | |
| 29 | Д***0 | Пробка | |
| 30 | 4***7 | Кольцо медноасбестовое | |
| 31 | A***1 | Корпус | |
| 32 | 1***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 33 | Д***2 | Полумуфта внутренняя | |
| 34 | A***9 | Стакан | |
| 35 | 0***8 | Шпонка | |
| 36 | Д***2 | Прокладка | |
| 37 | Д***3 | Шайба | |
| 38 | Д***8 | Болт | |
| 39 | Д***1 | Крышка | |
| 40 | Ш***9 | Шайба 8.65Г.019 | |
| 41 | Б***) | Болт M8-6gx20.58.019(S13) | |
| 42 | Д***3 | Болт специальный | |
| 43 | Д***1 | Крышка | |
| 44 | Д***9 | Прокладка | |
| 45 | Д***7 | Маслоотражатель | |
| 46 | 2***9 | Подшипник ГОСТ 8338-75 | |
| 47 | Б***) | Болт М10-6gх20.58.019(S16) | |
| 48 | Ш***9 | Шайба С10.02.019 | |
| 49 | A***3 | Крышка | |
| 50 | 0***1 | Рым-болт | |
| 51 | Д***1 | Пробка | |
| 52 | Д***3 | Корпус | |
| 53 | Д***7 | Ограничитель | |
| 54 | Ш***9 | Шайба 8.65Г.019 | |
| 55 | Б***) | Болт M8-6gx20.58.019(S13) | |
| 56 | Д***3 | Сапун | |
| 57 | A***1 | Стакан | |
| 58 | 1***2 | Кольцо 140-150-58-2-2 | |
| 59 | С***0 | Кольцо ГОСТ 13940-86 | |
| 60 | 1***0 | Подшипник ГОСТ 8338-75 | |
| 61 | 0***2 | Кольцо | |
| 62 | Д***2 | Вал | |
| 63 | A***6 | Шестерня | |
| 64 | С***0 | Кольцо С150 | |
| 65 | A***5 | Полумуфта | |
| 66 | 0***2 | Кольцо | |
| 67 | A***5 | Кольцо | |
| 68 | 1***8 | Подшипник ГОСТ 8382-75 | |
| 69 | А***1 | Шестерня | |
| 70 | С***0 | Кольцо С90 | |
| 71 | A***0 | Шестерня | |
| 72 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 73 | A***3 | Ось | |
| 74 | A***3 | Вал ведущий | |
| 75 | С***0 | Кольцо ГОСТ 13941-86 | |
| 76 | 2***0 | Подшипник ГОСТ 8338-75 | |
| 77 | A***7 | Полумуфта | |
| 78 | С***0 | Кольцо ГОСТ 13940-86 | |
| 79 | С***5 | Кольцо С25 | |
| 80 | Д***8 | Прокладка | |
| 81 | A***4 | Фланец | |
| 82 | Д***4 | Шпилька | |
| 83 | Б***) | Болт M12-6gx35.58.019(S18) | |
| 84 | A***9 | Прокладка | |
| 85 | Н***4 | Насос НШ-32-4 | |
| 86 | Г***) | Гайка М10-6Н.5.019(S16) |
