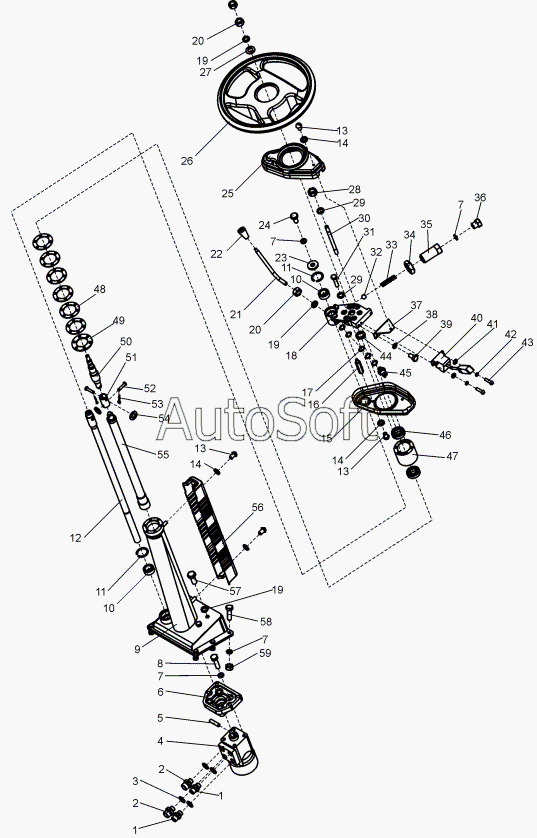

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Колонка рулевая (В138С.13.06.000)
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
2
3
4
5
6
7
7
7
7
8
9
10
10
11
11
12
13
13
13
14
14
14
15
1
1
17
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Штуцер | |
| 2 | 0***7 | Штуцер | |
| 3 | Д***5 | Шайба медная | |
| 4 | Н***6 | Насос - дозатор моноблочный | |
| 5 | Д***2 | Палец | |
| 6 | В***5 | Фланец | |
| 7 | Ш***9 | Шайба 10.65Г.019 | |
| 8 | Б***) | Болт M10-6gx40.58.019(S16) | |
| 9 | В***0 | Стойка | |
| 10 | Ш***5 | Подшипник ШС-25 | |
| 11 | С***2 | Кольцо С42 | |
| 12 | В***0 | Вал | |
| 13 | В***9 | Винт В.М6-6gх10.58.019 | |
| 14 | Ш***9 | Шайба С6.02.019 | |
| 15 | В***8 | Облицовка нижняя | |
| 16 | В***7 | Стойка | |
| 17 | 0***1 | Кольцо | |
| 18 | В***0 | Основание | |
| 19 | Ш***9 | Шайба 12.65Г.019 | |
| 20 | Г***) | Гайка М12-6Н.5.019(S18) | |
| 21 | В***1 | Рукоятка | |
| 22 | Д***2 | Ручка | |
| 23 | 0***1 | Шайба | |
| 24 | Б***) | Болт М10-6gх20.58.019(S16) | |
| 25 | В***7 | Облицовка верхняя | |
| 26 | 2***2 | Колесо рулевое 21213-3402012 | |
| 27 | Ш***9 | Шайба С12.02.019 | |
| 28 | Г***) | Гайка М8-6Н.5.019(S13) | |
| 29 | Ш***9 | Шайба 8.65Г.019 | |
| 30 | В***3 | Шпилька | |
| 31 | Б***) | Болт M8-6gx35.58.019(S13) | |
| 32 | Ш***0 | Шарик 8-40 | |
| 33 | В***6 | Пружина | |
| 34 | 0***3 | Гайка | |
| 35 | В***4 | Корпус фиксатора | |
| 36 | В***5 | Пробка | |
| 37 | В***6 | Кронштейн | |
| 38 | Ш***9 | Шайба 6.65Г.019 | |
| 39 | Б***) | Болт M6-6gx12.58.019(S10) | |
| 40 | 6***9 | Переключатель указателей поворотов | |
| 41 | Ш***9 | Шайба С4.02.019 | |
| 42 | Ш***9 | Шайба 4.65Г.019 | |
| 43 | В***9 | Винт В.М4-6gх16.58.019 | |
| 44 | С***5 | Кольцо СП-37-24-5 | |
| 45 | В***А | Выключатель ВК403А | |
| 46 | 2***5 | Подшипник 205 | |
| 47 | В***4 | Стакан | |
| 48 | В***3 | Кольцо | |
| 49 | В***2 | Кольцо | |
| 50 | В***2 | Валик | |
| 51 | В***1 | Втулка | |
| 52 | 0***1 | Палец | |
| 53 | Ш***9 | Шплинт 2х20.019 | |
| 54 | Ш***9 | Шайба С8.02.019 | |
| 55 | В***0 | Вал рулевой | |
| 56 | В***9 | Короб | |
| 57 | Б***) | Болт М12-6gх30.58.019(S18) | |
| 58 | Б***) | Болт M10-6gx35.58.019(S16) | |
| 59 | Г***) | Гайка М10-6Н.5.019(S16) |
