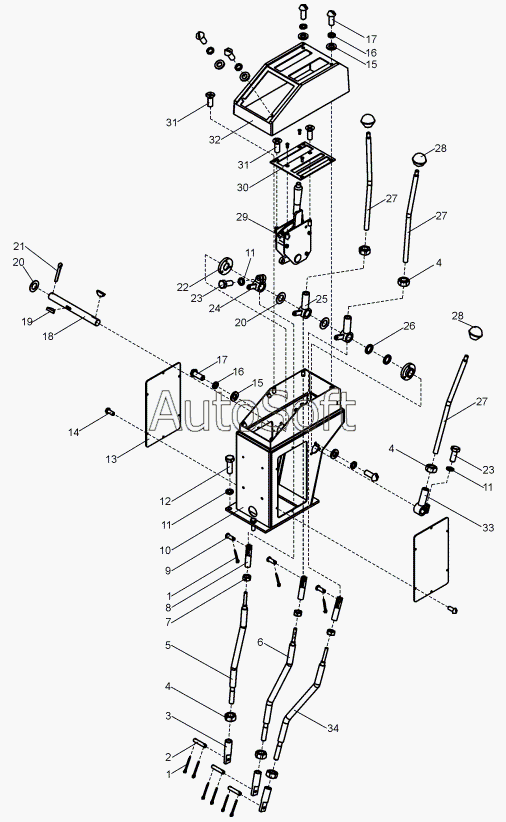

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Пульт управления (В138.13.09.000)
1
1
2
3
4
4
4
5
6
7
8
9
10
11
11
11
12
13
14
15
15
16
16
17
17
18
19
20
20
21
22
23
23
24
25
26
27
27
27
28
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 2х20.019 | |
| 2 | 0***1 | Ось | |
| 3 | В***3 | Головка | |
| 4 | Г***) | Гайка М16-6Н.5.019(S24) | |
| 5 | В***0 | Тяга | |
| 6 | В***1 | Тяга | |
| 7 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 8 | Д***7 | Вилка | |
| 9 | 0***3 | Палец | |
| 10 | A***0 | Корпус | |
| 11 | Ш***9 | Шайба 12.65Г.019 | |
| 12 | Б***) | Болт М12-6gх40.58.019(S18) | |
| 13 | A***8 | Крышка | |
| 14 | В***9 | Винт В.M4-6gx10.58.019 | |
| 15 | Ш***9 | Шайба С6.02.019 | |
| 16 | Ш***9 | Шайба 6.65Г.019 | |
| 17 | В***9 | Винт В.M6-6gx16.58.019 | |
| 18 | A***4 | Вал | |
| 19 | Д***8 | Шпонка сегментная | |
| 20 | 0***5 | Шайба | |
| 21 | Ш***9 | Шплинт 6,3х36.019 | |
| 22 | A***9 | Втулка | |
| 23 | Б***) | Болт М12-6gх30.58.019(S18) | |
| 24 | В***0 | Рычаг | |
| 25 | В***0 | Рычаг | |
| 26 | 0***1 | Шайба | |
| 27 | A***5 | Рычаг | |
| 28 | Д***7 | Рукоятка | |
| 29 | A***0 | Блок управления | |
| 30 | В***1 | Лист | |
| 31 | В***9 | Винт В2.M6-6gx16.58.019 | |
| 32 | В***1 | Колпак | |
| 33 | A***0 | Рычаг | |
| 34 | В***2 | Тяга |
