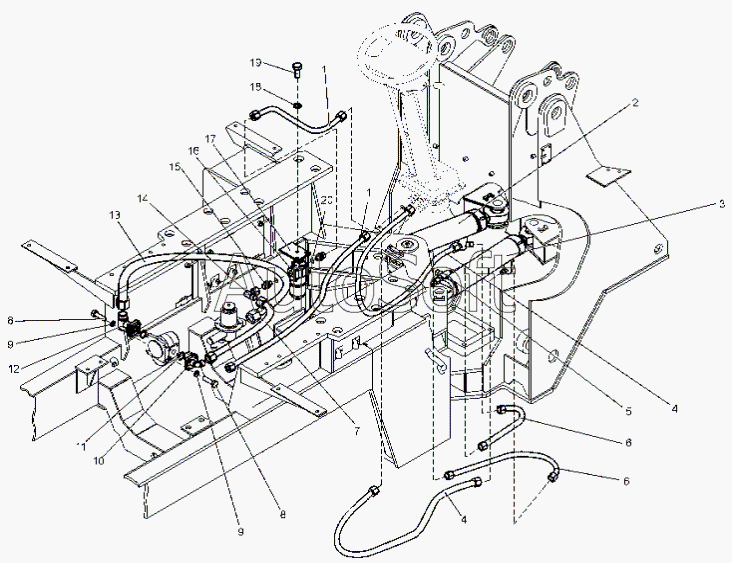

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Управление рулевое (В138С.14.00.000-01)
11
20
19
18
17
16
15
14
13
12
1
1
1
10
9
9
8
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Рукав РВД 16.120.1050.0,2.11/ 11.М27х1,5/М27х1,5-У1 | |
| 2 | В***0 | Гидроцилиндр | |
| 3 | В***1 | Гидроцилиндр | |
| 4 | Р***1 | Рукав РВД 12.12 0.1850.0,18.11/ 11.М22х1,5/М22х1,5-У1 | |
| 5 | В***0 | Тройник | |
| 6 | Р***1 | Рукав РВД 12.12 0.10 50.0,18.11/ 11.М22х1,5/М22х1,5-У1 | |
| 7 | Р***1 | Рукав РВД 1 6 .12 0.6 5 0 .0,2 .11 / 11.М27х1,5/М27х1,5-У1 | |
| 8 | Б***) | Болт М8-6gх30.58.019 (S13) | |
| 9 | Ш***9 | Шайба 8.65Г.019 | |
| 10 | Д***0 | Переходник | |
| 11 | 0***2 | Кольцо 036-042-36-2-2 | |
| 12 | А***0 | Фланец | |
| 13 | Р***1 | Рукав РВД 25.110.6 50.0,3.12 / 12.М42х2/М42х2-У1 | |
| 14 | Д***0 | Угольник | |
| 15 | 0***2 | Штуцер | |
| 16 | S***0 | Фильтр SPM 301 B6 CD 11B4 0 | |
| 17 | В***6 | Планка | |
| 18 | Ш***9 | Шайба 10.65Г.019 | |
| 19 | Б***) | Болт М10-6gх25.58.019 (S16) | |
| 20 | 0***2 | Кольцо 020-024-25-2-2 |
